مجتبی دلشاد مشهد, [۲۸.۱۱.۱۵ ۲۲:۳۰]
کسی از دوستان میدونه چرا پلاسماهایی مثل هایپرترم بدون ارت هم نویز زیادی ندارند ولی پلاسماهای داخلی برعکس؟

ahmad shokhmgar, [۲۸.۱۱.۱۵ ۲۲:۴۲]
دستگاههای سی ان سی پلاسما در حوزه دستگاههای سی ان سی برش می باشد. تا آنجا که این حقیر اطلاع دارم از جمله متنوع ترین دستگاهها می باشد. مکانیزمهای بسیار زیادی برای ساخت این دستگاه استفاده شده است. بعضی از این دستگاهها بسیار سبک و ارزان و بعضی بسیار سنگین و گران می باشند. در اینجا ابتدا گذری بر انواع این سی ان سی ها می اندازیم
میز این دستگاهها در دو نوع ساخته می شود. در نوع اول میز بصورت یکپارچه می باشد و ریل ها و عامل حرکت با میز نگهدارنده قطعات یکی است . در نوع دوم میز سی ان سی از میز نگهداری قطعات جدا می باشد. در روش اول برای دستگاههایی ساخته می شود که ورق های نازک برش می خورد و در روش دوم ورق های سنگین . این ادعا که با گذاشتن و برداشتن ورقهای سنگین از روی جرثقیل و ... احتمال وارد آمدن نیرو به شاسی و دفرمه شدن آن می باشد.



شکل 1


شکل 2

شکل 3

شکل 4

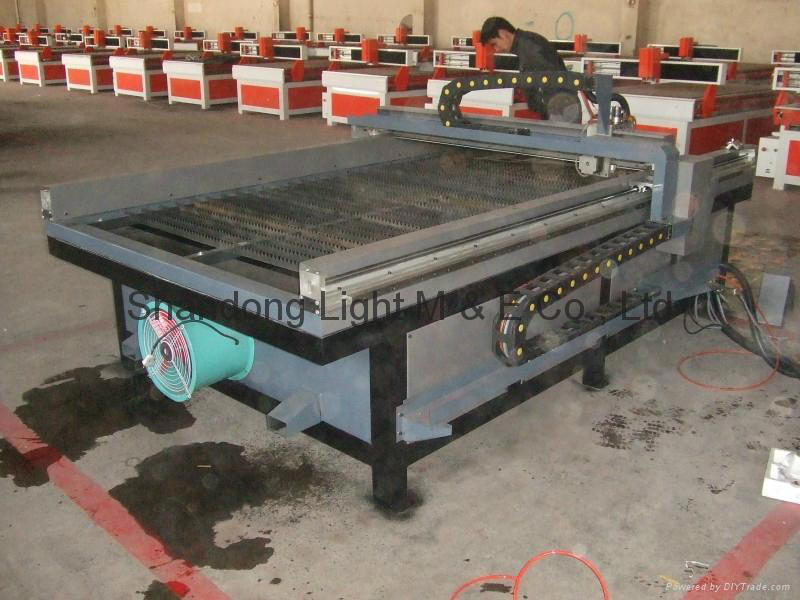

یکی از پارامترهای مهم دستگاه پلاسما حذف دود ناشی برش می باشد. در دستگاههای قدیم زیر میز هواکش نصب می شد و دود ناشی از برشکاری توسط هواکش خارج می شد. در دستگاههای جدید در میز نگهدارنده قطعه حوض آب قرار می گیرد. این تانک آب دو مزیت دارد. مزیت اول حذف دود به میزان خیلی زیاد است و مزیت دوم که بسیار عالی نیز هست خنک کردن ورق در حال برش .

شکل 5

حتی در بعضی موارد نیازمند این است که کل ورق زیر آب قرار بگیرد و توسط پلاسمای زیر آبی عملیات برش انجام شود. قیمت این دستگاهها حدود یک میلیارد و دویست میلیون تومان است که این حقیر در جریان ساخت یکی از این تیپ دستگاهها برای یک صنعت نظامی بودم. یکی از 101 سی ان سی سی ان سی های پلاسمای زیر آبی خواهد بود

شکل 6

Farzam Fatehi, [۲۸.۱۱.۱۵ ۲۳:۱۵]
مهندس تفاوت پلاسما زیر آبی با پلاسمای معمولی از نظر تجهیزات چیه؟

ahmad shokhmgar, [۲۸.۱۱.۱۵ ۲۳:۱۵]
برویم سراغ ساخت یک دستگاه پلاسما. ابتدا عامل های حرکت را بررسی می کنیم. بعضی از دستگاهها از سیستم تسمه تایم استفاده می کنند. بعضی از چرخدنده و بعضی بال اسکرو . حتی مدل سیم بکسلی آن را هم از سازنده شندیده ام . در مدل تسمه تایم دو روش وجود دارد . در روش اول تسمه تایم حول دو عدد پولی می چرخد و در روش دوم تسمه تایم ثابت است و موتور و پولی همراه محور حرکت می کنند. این روش بیشتر برای استپ موتورها کاربرد دارد. خاصیت الاستیک تسمه تایم باعث می شود ضربات ناشی از پله ای بودن حرکت استپ موتور حذف شود
مشکل روش تسمه تایم در سرعت های بالا و ایجاد لزرش های ناشی از خاصیت کشسانی تسمه و در نتیجه لرزش می باشد . این روش جز ارزان ترین روش ها می باشد.







داستان تسمه تایم و طراحی و انتخاب و ... بسیار مفصل است. بعد از 101 روز وارد قطعات می شویم مفصل صحبت می کنیم. و اما چرخدنده

در روش چرخدنده از دو مدل استفاده می شود. یک مدل چرخدنده با تخت با مدول پایین و روش دوم چرخدنده زاویه ای که معمولا دارای مدول بالاتری هستند. روش اول کم هزینه تر است اما پرصداتر و معمولا کیفیت پایین تری دارد . در روش دوم به دلیل اینکه همیشه چند دنده درگیر هستند صدا کمتر است و معمولا این دنده ها با کیفیت بالاتری هستند. اگر موتور حرکتی دستگاه سرو می باشد حتما باید از گیربکس کاهنده استفاده شود .




بال اسکرو در این دستگاهها کمتر مورد استفاده قرار می گیرد. اما اگر خواستید در سی ان سی های دیگر مفصل تر برایتان توضیح خواهم داد.

کنترلر دستگاه در دستگاه پلاسما نقش بسیار حیاتی ایجاد می کند. مباحث نویز ناشی از پلاسما تاثیرات بسیار زیادی بر روی عملکرد کنترلر دارد. بهترین کنترلر ها برای دستگاه سی ان سی پلاسما کنترلرهای با بیس PLC می باشند. نمونه آنها را می توان زیمنس و فانوک برشمرد. عمده مشکلات پلاسما ها بر روی کامپیوتر و سیستم های ارتباطی آن می باشد.



بخش داکیومنت ها :



ahmad shokhmgar, [۲۸.۱۱.۱۵ ۲۳:۳۴]


قویترین سازنده پلاسما در جهان شرکت Kjellberg آمریکا می باشد . شاید تصور برش 16 سانتیمتر با پلاسما برای بعضی ها غیر ممکن باشد اما کاتالوگ زیر را ملاحظه فرمایید.

[ File : Brochure-Plasma-Cutting-Products_en.pdf ]



مجتبی دلشاد مشهد, [۲۸.۱۱.۱۵ ۲۳:۳۷]
کلبرگ امریکایی هست؟

ahmad shokhmgar, [۲۸.۱۱.۱۵ ۲۳:۴۳]
جناب مهندس دلشاد کلبرگ در آلمان واقع است. اما از دوستانی شندیده ام که اصل سرمایه گذاری و مالکیت آن متعلق به چند نفر آمریکایی می باشد. در کاتالوگ ارائه شده آدرس آلمان ذکر شده است.

مجتبی دلشاد مشهد, [۲۸.۱۱.۱۵ ۲۳:۴۵]
بعضی برندها مثل ایساب و کلبرگ و بوهلر گرچه امروزه بین المللی هستند اما اصالت المانی (پروسی )(اتریشی ) دارند. البته ایساب عملا از کلبرگ مشتق شده بنیانگذارش خود جناب کلبرگ بزرگ هستند

Seyed Masoud Borhani, [۲۸.۱۱.۱۵ ۲۳:۳۹]
سلام جناب مهندس با تشکر از مطالب مفیدتان
در خصوص نویز  اگر سیم های دیتا جداگانه مثلا یکی از سمت چپ هد و دیگری از سمت راست هد و از انرژی چین های جداگانه و سپس یکی از قسمت زیرین هد منتقل بشه و هر دسته از ابتدا تا انتها از درون فلکسی گذرونده بشه و بخش فلزی فلکسی رو هم به ارت متصل کنیم که سیم ها کاملا بصورت مجزا منتقل بشه مثلا طبق کاتالوگ دلتا با 1متر فاصله کمکی میکنه یا خیر؟



ahmad shokhmgar, [۲۸.۱۱.۱۵ ۲۳:۴۶]

کاتالوگ شرکت قدرتمند ایساب را هم در ادامه داشته باشیم خالی از لطف نیست

[ File : mcut-3078a_mechanized_cutting_subsection.pdf ]

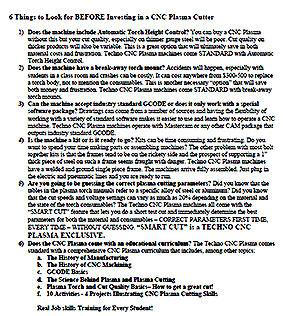

کسی می دو نه معنی این جمله چیه ؟ 6 Things to Look for BEFORE Investing in a CNC Plasma Cutter  اگر می خواهید بدونید مطلب زیر را بخوانید . جالب است

[ File : plasma.pdf ]


این مطلب هم خالی از لطف نیست

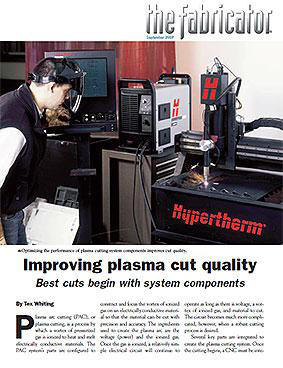

[ File : Improving Plasma Cut Quality.pdf ]

قبل از اینکه بخوام ادامه داکیومنت ها را بگذارم می خواهم یک نکته بگویم. شاید این نکته در شبهای دیگر هم تکرار شود .
ترکیه کشور عقب مانده چند دهه قبل الان سی ان سی هایی می سازد که انصافا سی ان سی های ما در برابرش بسیار حقیر و ناچیز است. کپی تکنولوژی سی ان سی سازان آنها به سمت اروپا بالاخص آلمان بوده و مهمترین خصایص مورد نظر آنها کیفیت و دوام عمر بوده و قیمت شاخص پایین تری است. اما سی ان سی سازان ما بیشتر گرایش به چین و ساخت دستگاه ارزان قیمت و کم هزینه و ... دارند و این نکته باعث بروز دردسرهای زیاد در صنعت شده است. پس بیایید با سی ان سی سازی ارزان مقابله کنیم. موافقید؟


ali khamseh, [۲۹.۱۱.۱۵ ۰۰:۵۹]
تا جایی که بنده اطلاع دارم در کشور ترکیه واحدهای تولید سی ان سی باید از دستورالعمل های بین المللی نظیر ایده تا تولید پیروی کنند.ولی توی کشور ما اگه انبر جوش را بتونی دستت بگیری .میتونی سی ان سی بسازی.و نتیجه اش شده وضعیت موجود.

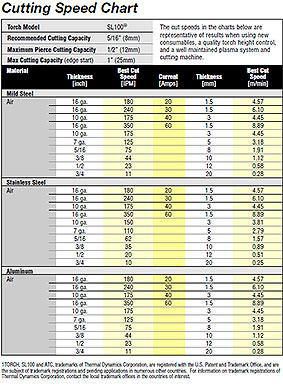

جدول سرعت برش برای آلومینیوم و استیل و آهن .

[ File : doclib_8351_DocLib_233_Thermal Dynamics CUTMASTER 81 Automated Plasma Cutting System Cut Speed Chart.pdf ]


Seyed Masoud Borhani, [۲۹.۱۱.۱۵ ۰۰:۰۹]
مهندس جان تا زمانی که سی ان سی سازان در فکر بالا بردن سود بدون تغییر قیمت هستند یعنی ضخامت قوطی ها رو کم بگیرن از ریل و بال اسکرو مرغوب استفاده نکنن و اسپیندل بعضا تقلبی بگذارن و....که متاسفانه این مسایل به وفور در دستگاههای ساخت داخل و چینی مشاهده میشه انتظاری از بهبود کیفیت نمی توانیم داشته باشیم

ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۰:۱۰]
یکی از دوستان اگر قبول زحمت کند و لینک 20 شرکت بزرگ سازنده سی ان سی های پلاسما را در جهان جمع آوری کند و به گروه ارائه دهد لطف بزرگی کرده است. شاید جناب مهندس دلشاد این افتخار را بدهند.

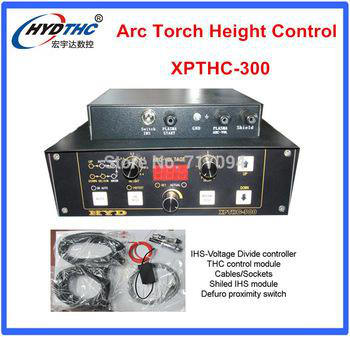

برویم ادامه مطالب . با هاید کنترل شروع کنیم.

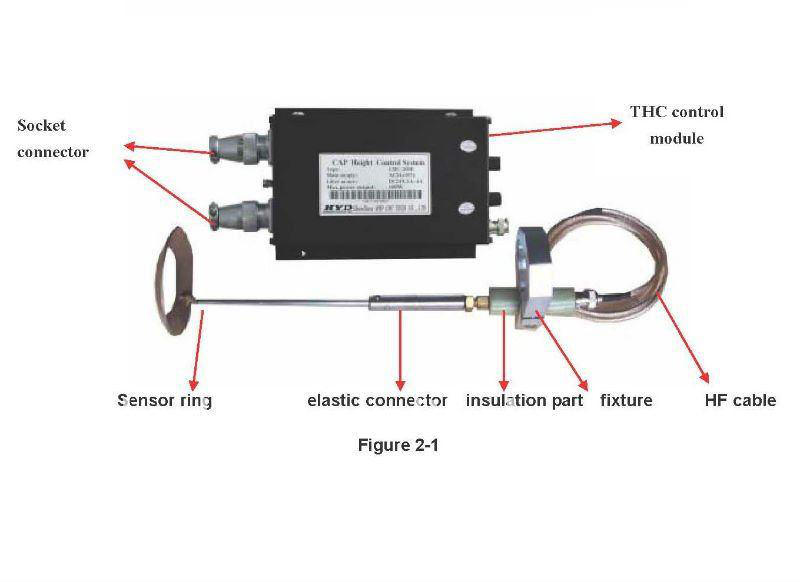

هاید کنترل یک وسیله است که بر روی تورچ پلاسما نصب می شود و با خاصیت خازنی که دارد سطح تورچ تا ورق را اندازه گیری می کند. در صورتیکه بیشتر از حد بود نازل را به سمت پایین و در صورتیکه کمتر از حد بود آن را به بالا هدایت می کند.





این یک روش استاندارد است اما معمولا در بیش از 80 درصد دستگاههای پلاسما آنرا باز کرده به کنار می گذارند. از جمله دلایل آن گیرکردن به قطعات بریده شده و خراب شدن و گران بودن آن می باشد.

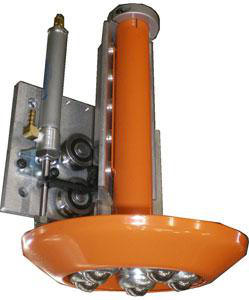

یک روش جالب استفاده از یک سیستم مکانیکال می باشد.

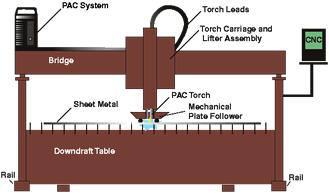

در این روش تورچ پلاسما بر روی یک مکانیزم کشویی آزاد سوار است و محور Z بجای بالا و پایین بردن تورچ، مکانیزم را بالا و پایین می برد. ماحصل آن این است که هر کجا ورق اعوجاج داشت سیستم کشویی خود را با آن تطبیق می دهد.




Ali Kay, [۲۹.۱۱.۱۵ ۰۰:۳۳]
مهندس میشه بیشتر راجع به مکانیمز بالا و پایین مکانیکی توضیح بدید


ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۰:۳۷]



Ali Kay, [۲۹.۱۱.۱۵ ۰۰:۳۸]
ممنون

ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۰:۴۳]

متاسفانه نتوانستم عکس نمونه ای که مد نظرم بود را پیدا کنم. نوک تورچ تا زیر قطعه واسط همیشه ثابت است. در صورتیکه به یک مانع شیب دار برسند قطعه واسط بالا رفته و بعد از مانع دوباره پایین می آید. به این ترتیب نوک نورچ همواره با سطح کار یک فاصله مشخص را دارد.

Ali Kay, [۲۹.۱۱.۱۵ ۰۰:۴۴]
میشه از انکودر استفاده کرد؟ جایی رو یه دستگاه دیدم. البته پلاسما نبود. یه انکودر داشت که به یه اهرم وصل بود هر جا اهدم بازی میکرد انکودر پالس میفرستاد به کنترلر.کنترلر هم با zبازی میکرد


ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۰:۴۶]

 در زیر چند سوال مطرح می کنم . منتظر سوال و جوابهای شما هستم.

1- عوامل موثر بر کیفیت برش چیست؟

2- برنامه پرونست در پلاسما چه کاربردی دارد و نکات آن چیست؟

3- کدام ریل بهتر است ال ام گاید ، بوش ساچمه ای یا اسلاید گاید؟

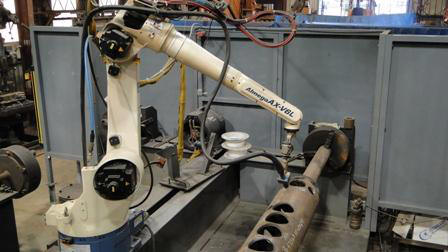

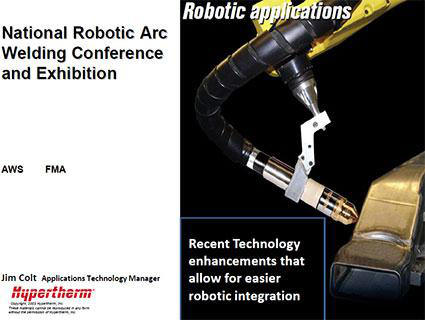

یک مطلب از هایپرترم مطلب ما را غنی تر می کند



[ File : 3_Tues_Robotic_plasma_cutting.pdf ]




[ بعضی ها جلو را می بینند بعضی ها پشت سر را. ]



فرامرز فاتحی, [۲۹.۱۱.۱۵ ۰۶:۰۸]
آیا میتوان سنسور مکانیکی را برای پلاسما زیر آب استفاده نمود؟ یا حتی از هاید استفاده میشه کرد؟

ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۶:۱۴]
سنسور مکانیک را می شود اما هاید کنترل را بعید می دانم . هاید کنترل بر مبنای سیستم خازنی کار می کند و با حضور آب مشکل خواهیم داشت. با این حال نمی دانم.


فرامرز فاتحی, [۲۹.۱۱.۱۵ ۰۶:۱۵]
سنسور مکانیکی هم به نظر میرسه به مشکل بر بخوریم باعث جریان و حرکت آب میشه


ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۶:۱۷]
دوشنبه هفته آینده در خصوص آندر واتر پلاسما صحبت مفصلی خواهیم داشت. سیستم آب در این دستگاهها از پیچیدگی زیادی برخوردار است. در یک زمان بسیار کم باید تانک آب خالی شود و در یک زمان کم بعد از قرار دادن قطعه پر شود. انشا ا... دوشنبه


ahmad shokhmgar, [۲۹.۱۱.۱۵ ۰۶:۰۸]

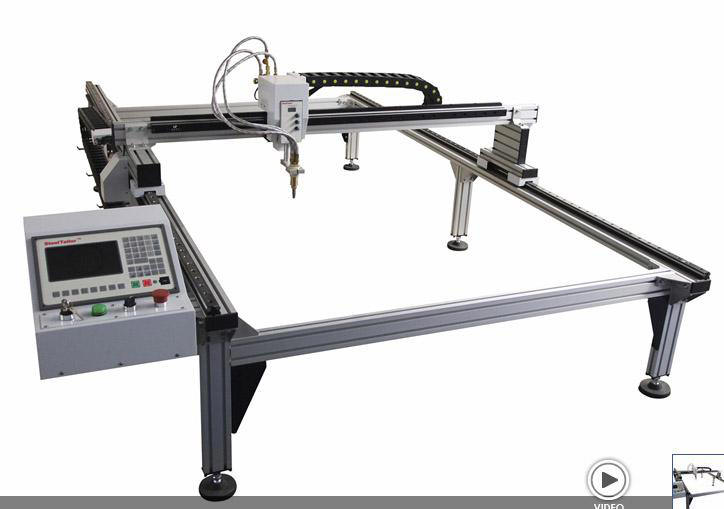

[ یک پلاسمای فوق فوق ساده. ]


در عکس فوق چیزی نهفته است که با شخصیت ما ایرانی ها در تضاد کامل است. علیرغم سادگی در مکانیک ، کنترلر را کم نذاشته است

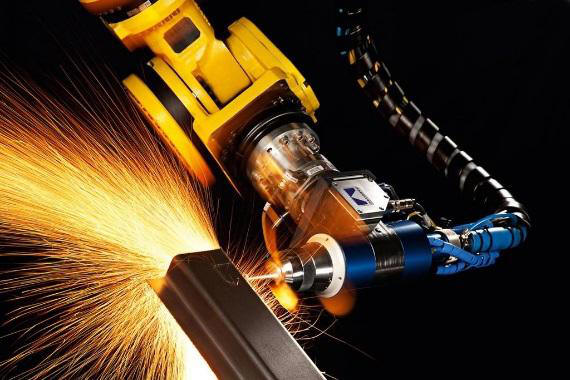

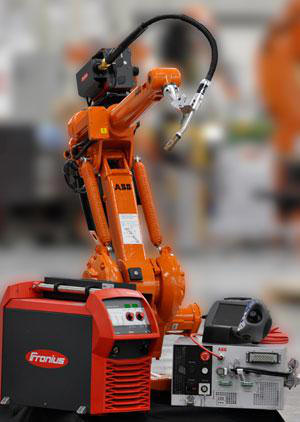

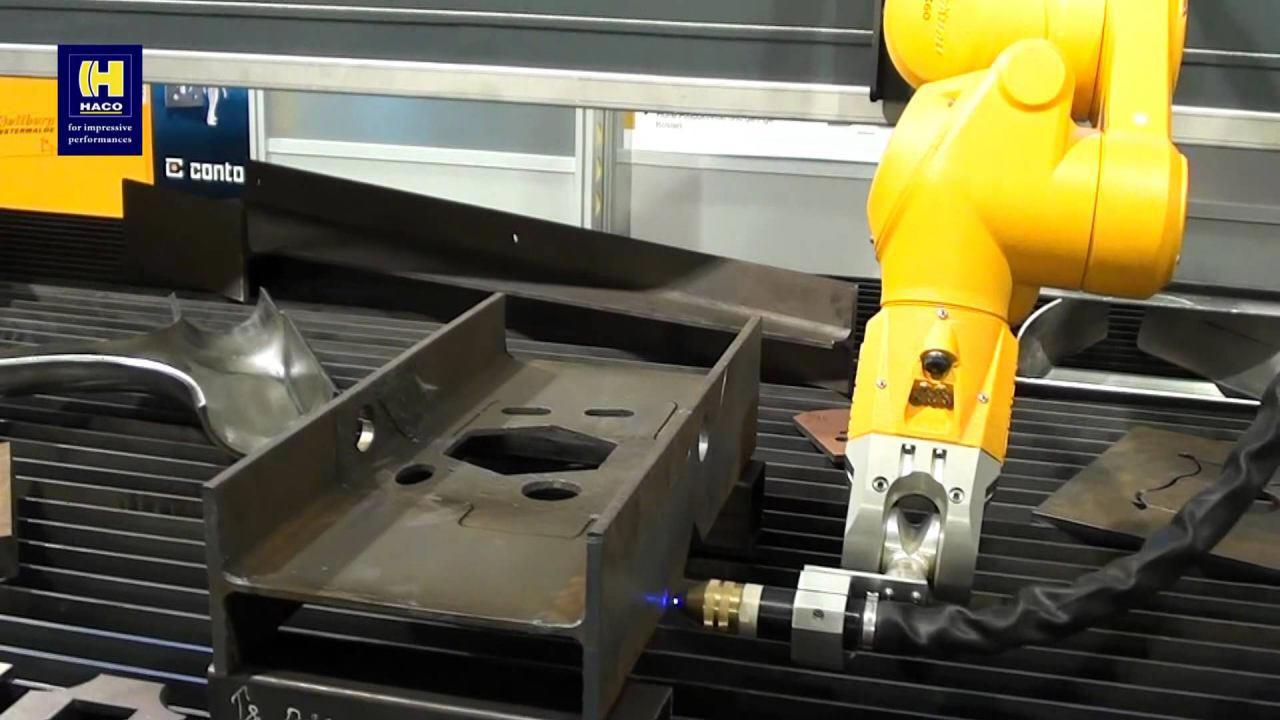

چند تا عکس از تکنولوژی های پلاسمای مورد علاقه این حقیر




مجتبی دلشاد مشهد, [۲۹.۱۱.۱۵ ۰۸:۵۴]
چند نکته بنظرم برای تکمیل بحث بد نباشه
درباره کنترل ارتفاع خازنی مهندس شخمگر اطلاعات جامعی دادند اما باید عرض کنم که کنترل ارتفاع خازنی برای استفاده همراه پلاسما مفید نیست.
یک دلیل اینکه در پلاسما سرعت برش بسیار بالاست و کنترل ارتفاع خازنی امکان فید بک با اینسرعت را ندارد
مورد دوم افتادن قطعه برش خورده و لبه ورق باعث خطا در اندازهگیری میشود
لذا در پلاسما معمولا از کنترل بروش اثر جریان استفاده میشود


ahmad shokhmgar, [۲۹.۱۱.۱۵ ۱۹:۱۲]
جناب مهندس دلشاد عزیز حق کاملا با شماست. دیشب اصلا یادم رفت این مطلب را توضیح دهم . اگر بتوانید مطالب مفصل تری بفرمایید خوشحال می شویم.
وقتی پلاسما شروع به برش می کند قاعدتا بین تورچ پلاسما و قطعه کار جریان و ولتاژی اعمال می شود. فاصله بین تورچ و صفحه میزان جریان را تغییر می دهد. نزدیک شدن و دور شدن موجب تغییرات خواهد شد و یونیت های پلاسما این تغییرات را بصورت یک خروجی ارائه می دهند و کنترلر می تواند با این تغییرات فاصله تورچ را تنظیم کند.


ادامه مطالب در صفحه بعد
