ساخت CNC سه محوره همزمان

گفتار اول : مقدمه ای بر CNC

ما برای ساخت یک CNC سه محوره باید یک نقطه آغاز داشته باشیم و یک نقطه پایان. نقطه آغاز ما در این فصل یک طرح سه بعدی بسیار زیبا و ظریف در ذهنمان می باشد که مثلا بر روی یک قطعه چوبی حکاکی شده است و نقطه پایان ، قرار دادن آن طرح سه بعدی زیبا و البته حکاکی شده توسط CNC که ساخته ایم بر روی میز می باشد . طرح داخل ذهن ما نقطه شروع ماست . این طرح می تواند هر چیز باشد ، فرض می کنیم این طرح ، طرح سه بعدی موبایل شما می باشد که می خواهیم بر روی یک قطعه مثلا مسی یا برنجی و یا چوبی پیاده کنیم . چطور است ؟

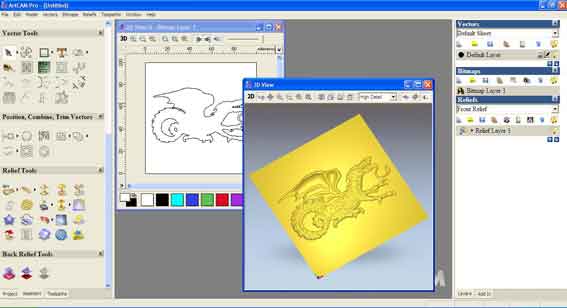

در فاز اول باید این طرح را به روشی وارد کامپیوتر نماییم . در تمامی مباحثی که در آینده مطرح می شود ، برای هر کاری راه حل های بسیار متنوعی وجود دارد ؛ اما ما برای اینکه زودتر به انتهای راه برسیم فعلا فقط یک روش را انتخاب می کنیم . بعدا برمی گردیم و در همه کارها ، تمام راه حل ها و معایب و مزایای هر کدام را تشریح می نمائیم . مثلا برای ورود طرح به کامپیوتر راههای مختلفی وجود دارد . مانند اندازه برداری فیزیکی به روش CMM و یا طراحی کامپیوتری با انواع و اقسام نرم افزارها ولی ما فعلا به همان دلیل گفته شده فقط یک روش را برمیگزینیم و آن استفاده از نرم افزار ArtCam است . پس شما باید برای اولین قدم ، نرم افزار آرت کم ArtCam را تهیه کنید . قیمت بالایی ندارد ، ( حدود 8000 تومان ) آن را می توانید از بازار رضا واقع در چهارراه ولیعصر تهران تهیه کنید. البته توصیه ما این است که هر چند وقت یکبار به بازار رضا سری بزنید و انواع و اقسام نرم افزارهای CAD/CAM که معمولا به روز هم می باشد را مرور نمایید . فکر کنم نرم افزار ArtCam در فروشگاه CNCkaran هم وجود داشته باشد . به هر حال با این کار با یک تیر دو نشان زده اید . اولا طراحی سه بعدی موبایل خود را در محیط آن انجام می دهید و ثانیا شما می توانید این طرح را بصورت Gcode که زبان استاندارد CNC ها می باشد در آورید . این کاربه راحتی با آرت کم انجام می شود . شاید کار با این نرم افزار سخت باشد اما بعد از انجام چند پروژه می بینید که برنامه نویسان شرکت دل کم DelCam . این نرم افزار را چه هنرمندانه طراحی کرده اند. به هر حال اگر خودتان در یادگیری آن مشکل داشتید می توانید با این حقیر تماسی بگیرید جواب شما را در حد توان خواهم داد . ترجیحا اگر مکالمات فیمابین بیشتر از 10 دقیقه نشود بهتر است .  البته در فصل سوم ArtCam را به همراه جزئیات و نکاتش کاربردی آن توضیح خواهم داد .

با این اوصاف شما با نرم افزار Artcam ، طرح ذهنی خود را تبدیل به یک Gcode استاندارد نموده اید. حالا شما یک اینترفیس می خواهید. باید یک قدم جلوتر برویم و این Gcode ها را تبدیل به سیگنال های الکتریکی قابل فهم برای مدارات الکترونیک نماییم. اصلا غصه کلی بودن مطالب را نخورید ما برخواهیم گشت و تمام جزئیات را به تفصیل تشریح خواهیم کرد. فعلا اینترفیس لازم داریم . اینتر فیس ها نرم افزارهای سطح پایینی هستند که برنامه های بالادستی مثل G-Code ها را تبدیل به زبان ماشین و منطق قابل فهم برای پردازشگرها می کنند . یک لحظه دست نگه دارید ، قبل از اینکه اینتر فیس ها را انتخاب کنید و اطلاعاتی راجع به آن بدست آورید ، باید بدانید پردازشگر شما و یا بهتر بگویم کنترلر شما چه مدلی می باشد .  پس اول باید مدل کنترلر انتخاب شود . یک نکته قشنگ را اینجا بگویم و آن اینکه همه کنترلرها ، اینتر فیس های مرتبط با خود را به صورت CD یا DVD به همراه خود دارند. . پس به همراه هر کنترلر ، اینترفیس آن موجود می باشد و می توانید تهیه کنید .

البته در این دفتر آخرین اطلاعات در مورد همه قطعات مورد نیاز دستگاههای CNC  از بال اسکرو و ال ام گاید گرفته تا سرو موتور و اینورتر و ... همگی موجود می باشد. مشاوره رایگان جهت کاهش اشتباهات ، همواره از سیاستهای بوده و می باشد .

ادامه می دهیم اکنون شما فرض کنید یک کنترلر مثل فانوک را انتخاب کرده اید. کاری که باید انجام دهید این است که کابل کنترلر را از یک طرف به کامپیوتر وصل می نمائید و نرم افزار مربوطه را نصب می کنید . نرم افزار را که همان اینترفیس می باشد را اجرا می کنید. برنامه G-Code خودتان را که در آرت کم نوشته بودید را load می کنید . بصورت اتوماتیک فایل شما از طریق کابل مربوطه وارد کنترلر می شود . البته اگر شما خواستید خودتان کنترلر بسازید ، آن هم دور از ذهن نیست و اگر خدا بخواهد روش ساخت انواع آنها را خدمتتان خواهم گفت .پس تا اینجا ما قطعه سه بعدی ذهنی خود را توسط آرت کم طراحی سه بعدی کردیم ، آنرا به Gcode تبدیل کردیم ، از طریق برنامه اینترفیس، آنرا وارد میکرو پروسسور کنترلر نموده ایم و کنترلر تعدادی سیگنال به ما می دهد.
