تکنیک های ساخت CNC

بوش ساچمه ای

1- مقدمه

2- كاتالوگ و ديتا شيت بوش ساچمه اي

3- شركتهاي سازنده

4- نحوه اتصال

5- مقايسه سه مدل ريل و واگن

6- ضريب اصطحكاك

7- فرق تحمل بار بوش ساچمه اي و ال ام گايد

8- جهت قرار گرفتن بوش ساچمه اي

9- سختي ميل كروم

10- طول بوش ساچمه اي و اثرات آن

11- محاسبه ميزان خمش شفت

12- محاسبه نيروي وارد به هر واگن

13- دوام عمر

14- روانكاري بوش ساچمه اي

15- مشخصات شفت

16- جدول تلرانسها

17- مطالب گفته نشده

1- مقدمه :

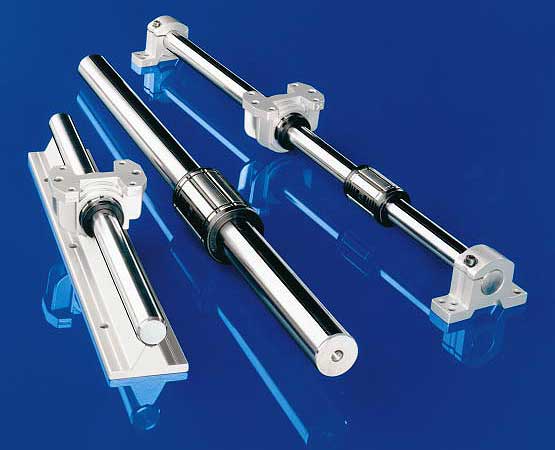

بوش ساچمه ای ها یا بال بوشینگ ها ریل های حرکتی هستند که در دستگاههای ابزار دقیق ، CNC و خطوط تولیدی که در آنها دقت ، روانی حرکت و سرعت اهمیت داشته باشد مورد استفاده قرار می گیرند . رواني اين ريل ها از ال ام گايد بيشتر و از اسلايدگايدها كمتر است . نيروي آن از ال ام گايد بسيار كمتر ولي از اسلايدگايدها خيلي بيشتر است. اين ريل ها علاوه بر حركت طولي توانايي دوران حول ميل كرم كه بعنوان ريل در نظر گرفته شده است را دارند .

شکل 1

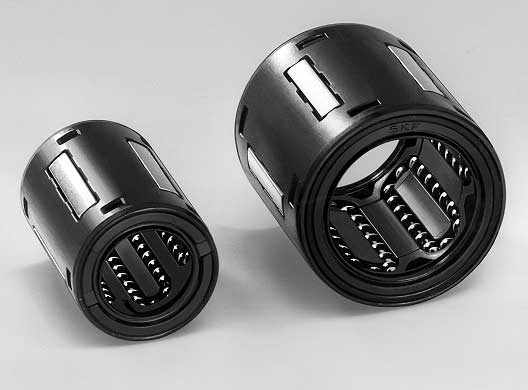

همانطور که در شکل 2 ملاحظه می فرمایید در داخل این بوشن ها ردیف های ساچمه ای قرار دارد و موجب می شود تا حرکتهای خطی از حالت لغزشی بوش و میله به حرکتهای غلتشی بوش و ساچمه و میله تبدیل شود و این قضیه موجب می شود تا اصطحکاک و خوردگی به میزان بسیار زیادی کاهش یابد .

شکل 2

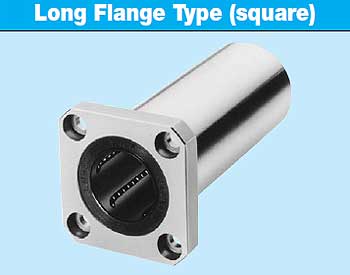

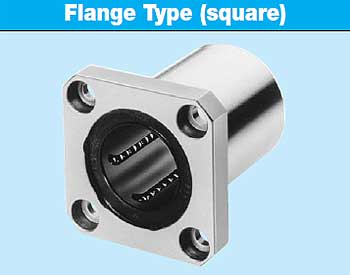

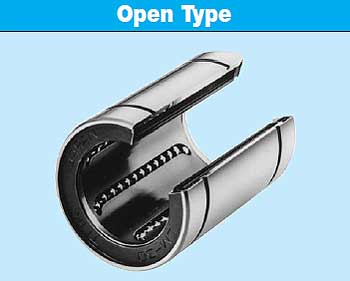

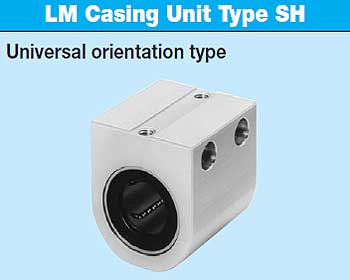

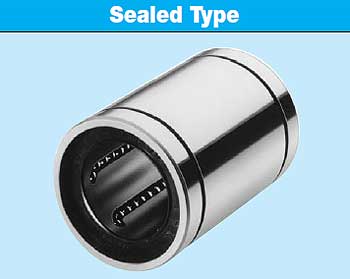

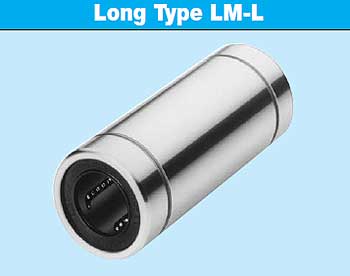

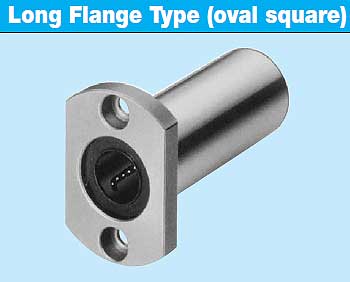

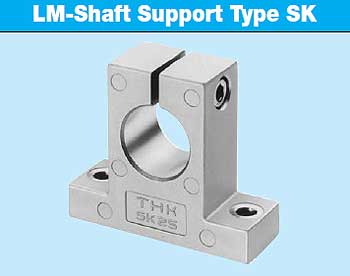

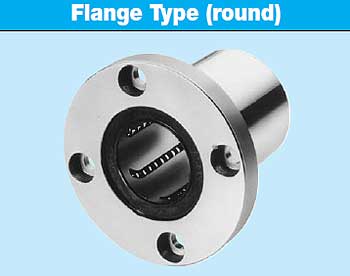

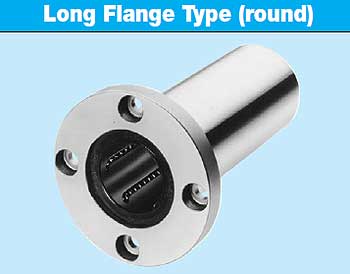

انواع این بوش ساچمه ای ها را در شکل زیر ملاحظه می فرمایید . مکانیزم تمامی آنها یکسان بوده و فرق اصلی آنها در نوع اتصال بوش ساچمه ای به ساپورتها و قطعات نگهدارنده می باشد .

شکل 3 الی 14

کاتالوگ شرکت THK

در زير ليست كاتالوگهاي انواع شركتها آمده است . با مطالعه اين كاتالوگها اطلاعات بسيار زيادي در خصوص انتخاب مناسب و نحوه استفاده بهينه از بوش ساچمه اي ها را خواهيد ديد. شركتها به ترتيب حروف الفبا ليست شده اند و كاتالوگهاي ارائه شده تمام كاتالوگهاي شركتها نمي باشند. به زودي تمامي كاتالوگها از مرجع اطلاعات سي ان سي كاران قابل دانلود خواهد بود.

با تشكر

كاتالوگ محصولات

 ABBA
