تالیف کنندگان :



مطالب این دایره المعارف در گروه تلگرامی سی ان سی کاران و زیر نظر متخصصان این صنعت گردآوری شده است . بدیهی است در طی مراحل مختلف این مطالب ویرایش و تکمیل خواهد شد . هرگونه کاستی را به بزرگی خود بر ما ببخشید.


 سوم استفاده از پودر و چسب است که قطعه پس از ساخت همانند قطعات تولید شده در متالوژی پودر در کوره زینتر می شود . ببخشید اگر خارج از بحث بود




ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۳۶]
تا اکنون بحث هات وایر بود و در یک شب آرام مباحث جالب مطرح شد. از این لحظه به بعد مباحث مربوط وایر کات آغاز خواهد شد .

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۳۶]
[ Photo, آغاز مباحث وایر کات ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۳۶]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۳۸]
امیدوارم امشب دوستان متخصص و شرکتهای سازنده این دستگاه که در گروه عضو هستند مطالب مفیدی را در اختیار دوستان قرار دهند و نام خود را در دایره المعارف سی ان سی ایران جاودانه کنند.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۳۸]
این حقیر حدود ساعت 10 مباحث مربوط به وایرکات را آغاز خواهم کرد.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۸:۴۰]
[In reply to Ali Tahmasvand]
ممنون ولی نه

حامد وفائی, [۰۴.۱۲.۱۵ ۱۸:۵۴]
سلام

N FG, [۰۴.۱۲.۱۵ ۱۸:۵۵]
[Forwarded from N FG]
کانال و گروه تخصص گیربکس و سیستم های انتقال قدرت و صنایع وابسته
فیروزان
09352171560

@gearboxes

👇👇👇👇👇👇🌷🌷🌷

N FG, [۰۴.۱۲.۱۵ ۱۸:۵۵]
[Forwarded from N FG]
https://telegram.me/joinchat/CVrvXzurou3fN-3GPKBjUQ

موسی افضلی, [۰۴.۱۲.۱۵ ۱۹:۰۰]
[In reply to ahmad shokhmgar]
مهندس جواب ده سوال هات وایر رو در گروه قرار میدید البته در صورت امکان

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۱۹:۰۷]
در طی یک فایل قرار می دهم تا بحث امشب صرفا در خصوص وایر کات باشد. کل مطالب مباحث دیشب که مربوط به هات وایر بود ذخیره شد و در زمانی دیگر بصورت مجددا به چالش گذاشته خواهد شد.

مسعود میرنیا کارشناس ماشین آلات صنعتی, [۰۴.۱۲.۱۵ ۲۰:۰۳]
سلام

abbas shahbazi, [۰۴.۱۲.۱۵ ۲۰:۳۹]
[Forwarded from abbas shahbazi]
ﻧﻜﺎﺕ ﺑﺴﻴﺎﺭ ﻛﺎﺭﺑﺮﺩﻱ ﺩﺭ ﻛﺘﻴﺎ...ﻣﻘﺎﻟﻪ اﻱ ﻛﺎﻣﻼ ﻣﻔﻴﺪ

abbas shahbazi, [۰۴.۱۲.۱۵ ۲۰:۳۹]
[Forwarded from abbas shahbazi]
[ File : d-0_Compressed_Farsi_77c180260e4f4316a77f65aad65ec3f2.pdf ]

Carbide, [۰۴.۱۲.۱۵ ۲۰:۳۹]
لینک گروه قالبسازان و قطعه سازان
https://telegram.me/joinchat/BY2dNDvfYZDMqSU0paxI6g

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۰:۴۵]
جناب حسین نوروزی عزیز سلام شما 250 امین عضو گروه هستید. گروه در یکشنبه حدود 50 عضو داشت. منتظر عضو 300 امین خواهیم بود. همگی خوش آمدید. تا ساعاتی دیگر مباحث وایرکات آغاز خواهد شد.

Hossein Norouzi, [۰۴.۱۲.۱۵ ۲۰:۵۱]
[In reply to ahmad shokhmgar]
درود بر شما و سی ان سی کاران

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۲:۵۵]
دوستان عزیز سلام

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۲:۵۶]
می خواهیم مباحث مربوط به یکی دیگر از سی ان سی های پرکاربرد را امشب شروع کنیم.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۲:۵۸]
اگر کمترین جستجویی در اینترنت انجام دهید و کلمه وایر کات را در گوگل سرچ کنید چندین سایت ایرانی اطلاعات خوب و مفیدی در این باره داده اند.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۰]

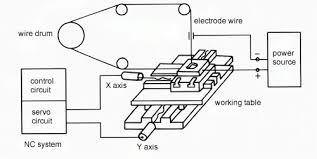

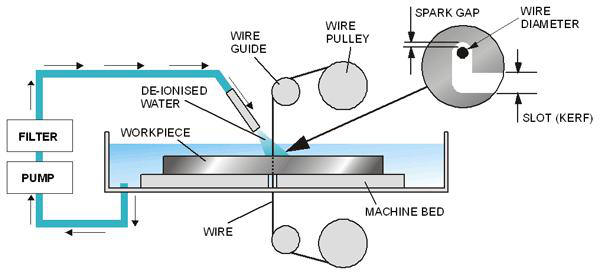

ولی به طور عموم کار این دستگاه برش فلزات بوسیله سیم می باشد. سیمی که بدون برخورد با قطعه و به روش EDM عملیات ماشین کاری را انجام می دهد.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۱]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۱]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۲]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۳]

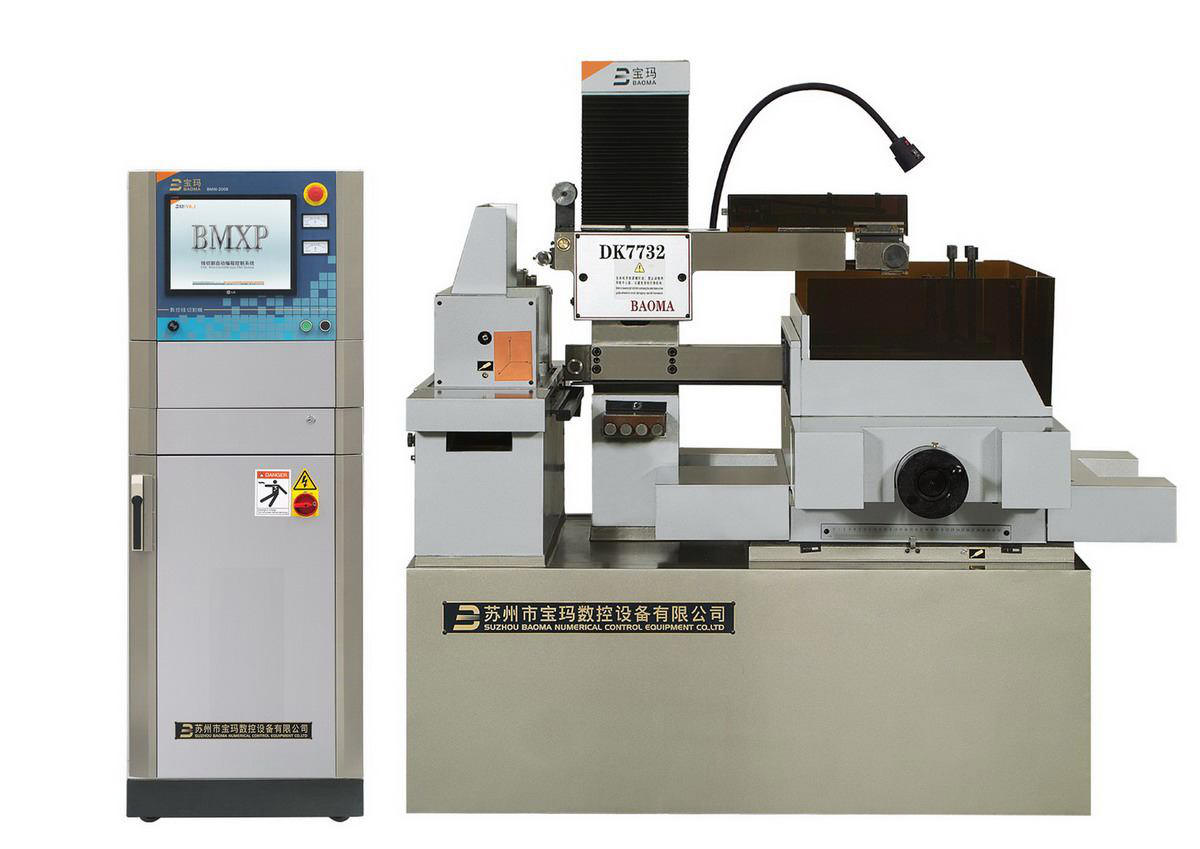

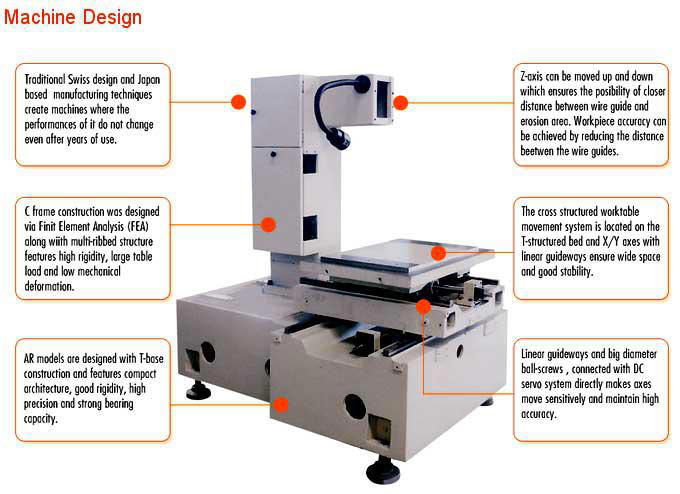

گرچه شکل و شمایل این دستگاه بسیار عجیب و پر هیبت است ولی

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۳]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۴]

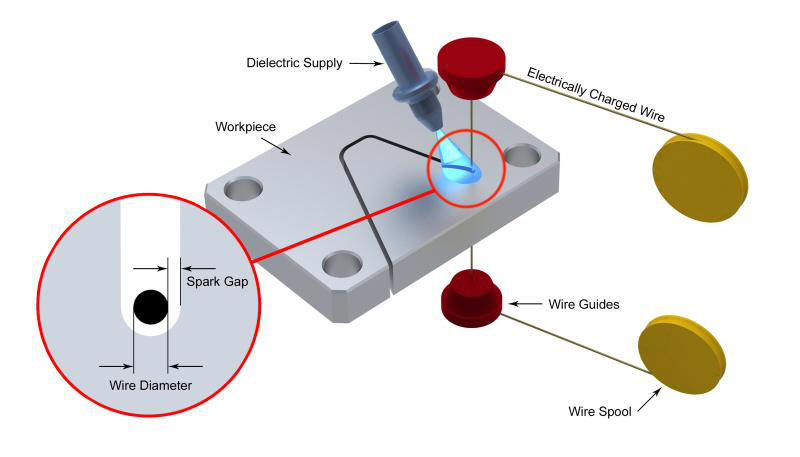

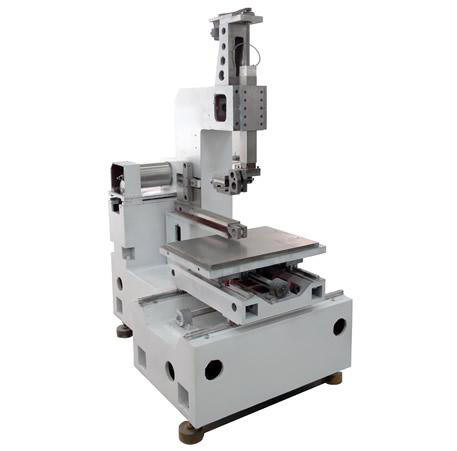

ولی اگر بطور عامیانه بخواهیم توضیح دهیم یک سی ان سی دو محوره ساده است.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۵]

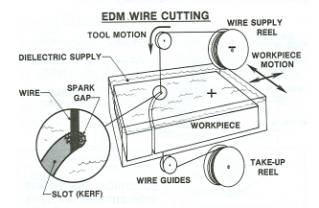

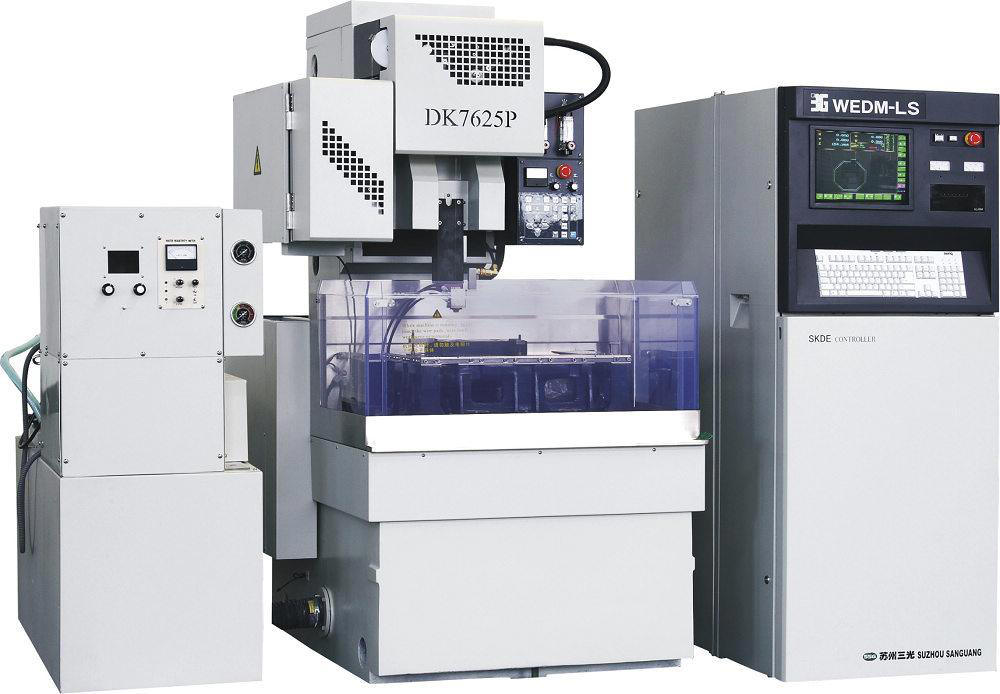

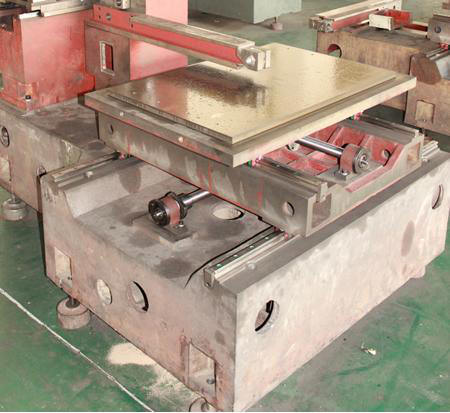

قطعه کار بر روی میز قرار می گیرد و میز نیز بصورت میزهای صلیبی به جلو و عقب و چپ و راست حرکت می کند

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۵]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۶]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۸]

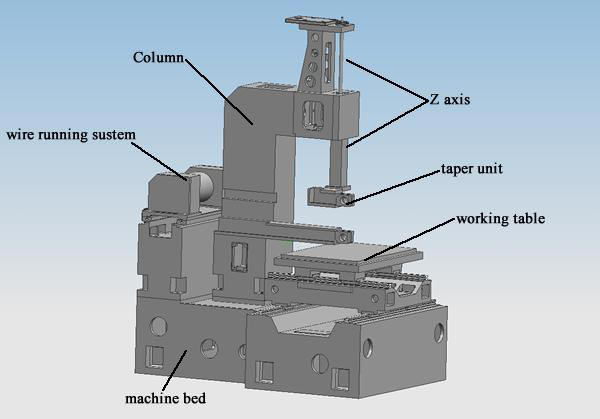

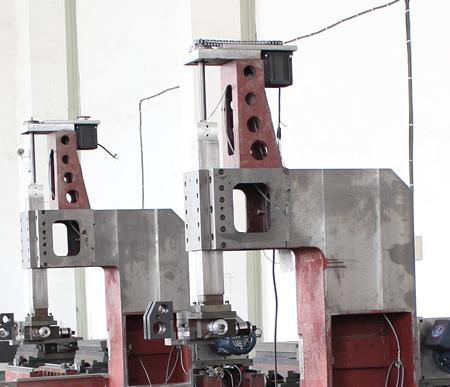

بر روی کنار میز یک دکل نصب می شود و وظیفه این دکل اتقال سیم و نگهداری سیم برش می باشد.

امین اورعی ریخته گری, [۰۴.۱۲.۱۵ ۲۳:۰۸]
آقای مهندس یه سوال اگر قسمتی از قطعه به شکل شیب دار یا منفی یا مثبت با به صورت عمل میکند این دستگاه که دو محور میباشد دو محور هم برای میز هستش

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۸]
[ Photo ]

امین اورعی ریخته گری, [۰۴.۱۲.۱۵ ۲۳:۰۹]
باشد به چه

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۰۹]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۲]

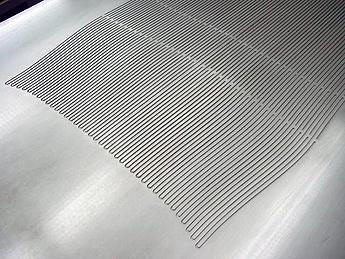

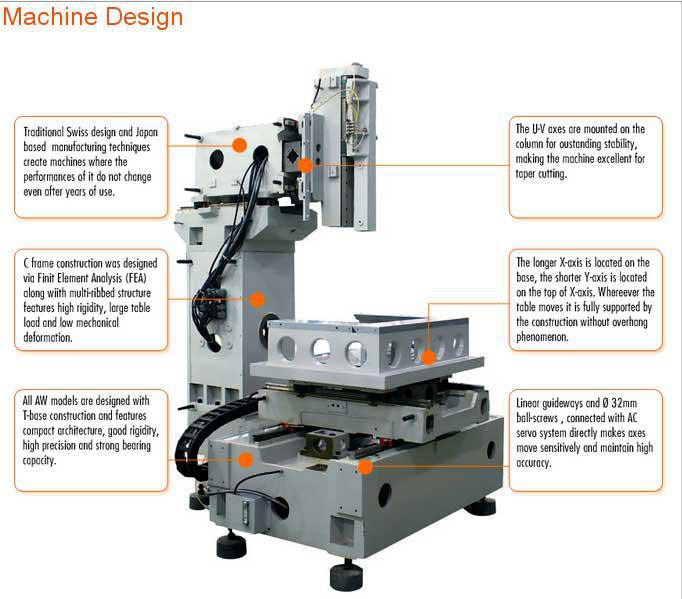

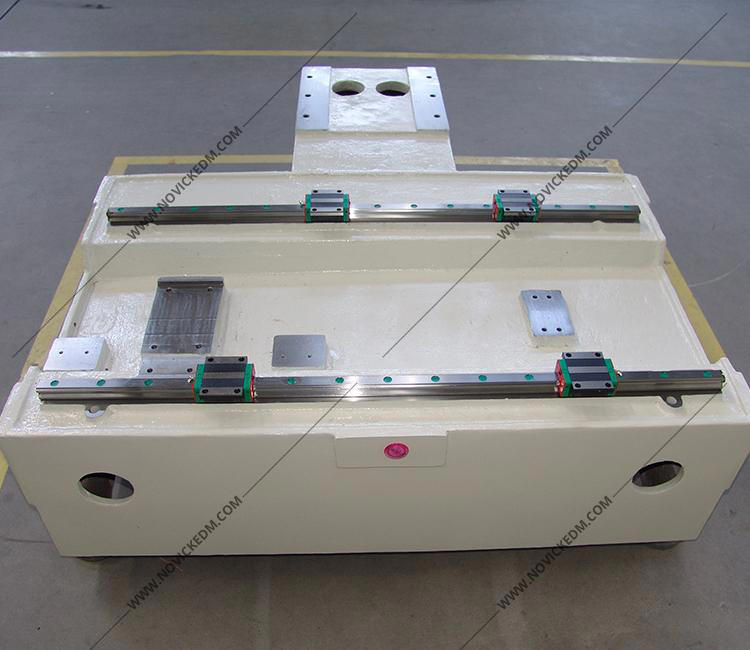

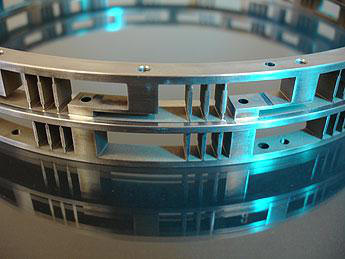

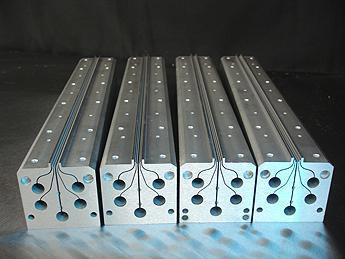

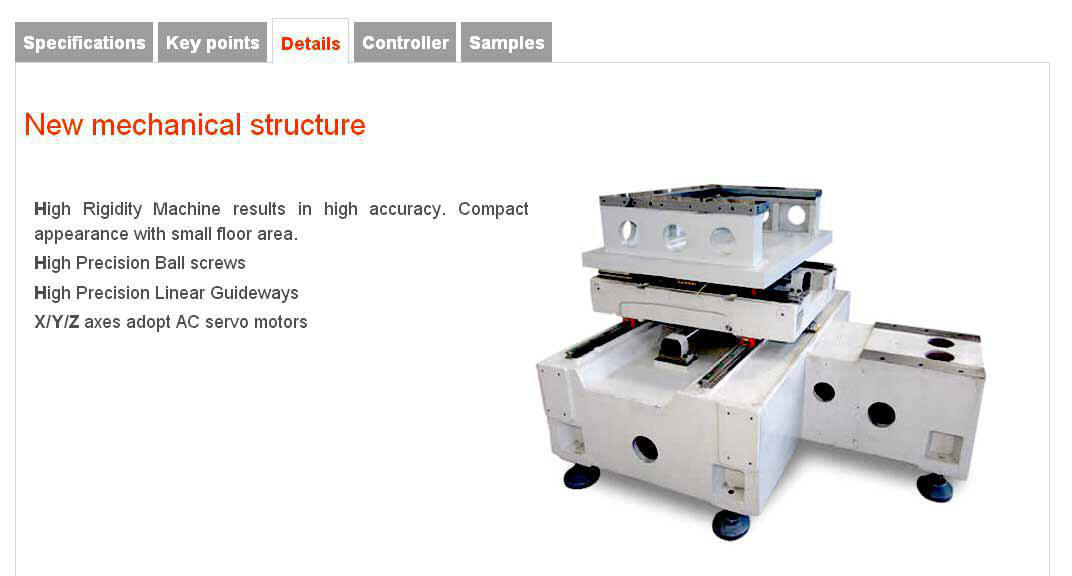

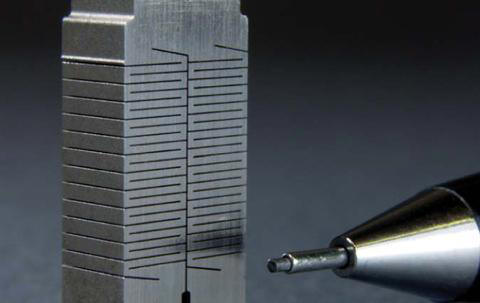

در خصوص استراکچر و میز بطور مفصل صحبت خواهیم کرد. اما محصول این دستگاه بعضی وقتها آنقدر پیچیده است که بجز این دستگاه هیچ روش دیگری برای تولید آنها وجود ندارد.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۲]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۳]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۳]

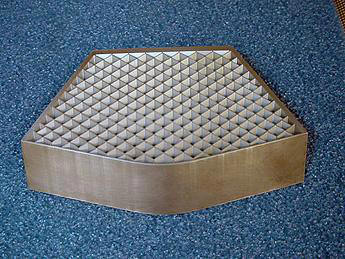

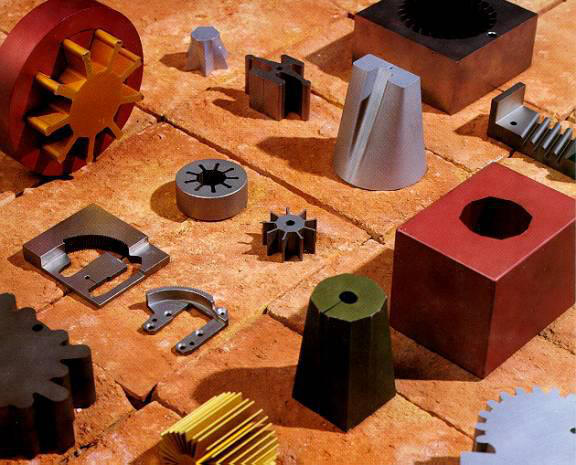

البته کارهای معمولی زیادی هم با این دستگاه انجام می شود

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۳]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۴]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۷]
[In reply to امین اورعی ریخته گری]
دستگاههای خاص برای منظورهای خاص ساخته شده است. اما بیشتر دستگاههای ساخته شده و موجود در ایران با همین ساختار است. اصل قضیه ایجاد براده برداری به روش EDM و به وسیله سیم می باشد. شرایط مورد نیاز مهیا شود نوع ورود سیم و زاوبه آن مهم نیست بقیه اش را سی ان سی سازان حل می کنند

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۷]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۹]

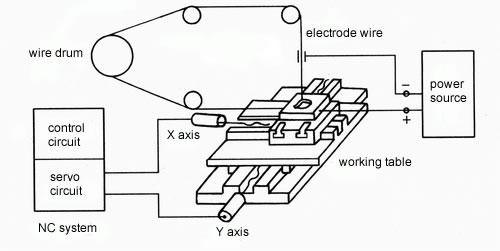

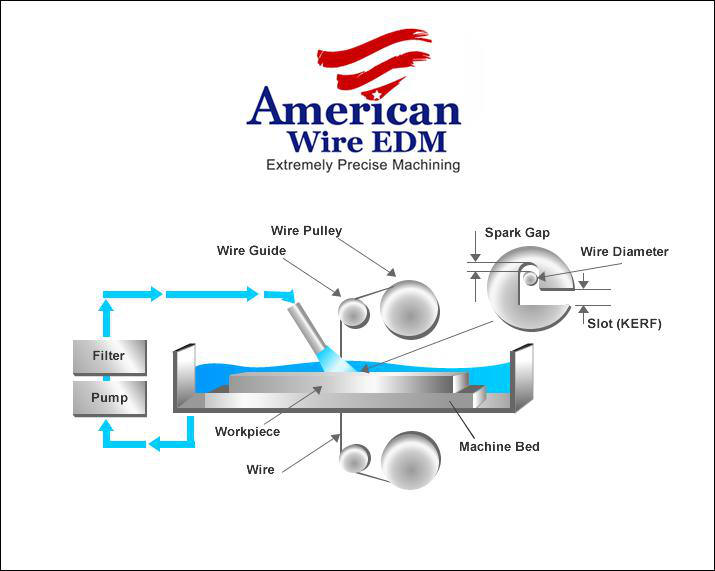

به عکس زیر دقت کنید . 12 بخش مورد استاده در دستگاه وایرکات را به سبک خیلی ساده توضیح داده است.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۱۹]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۰]

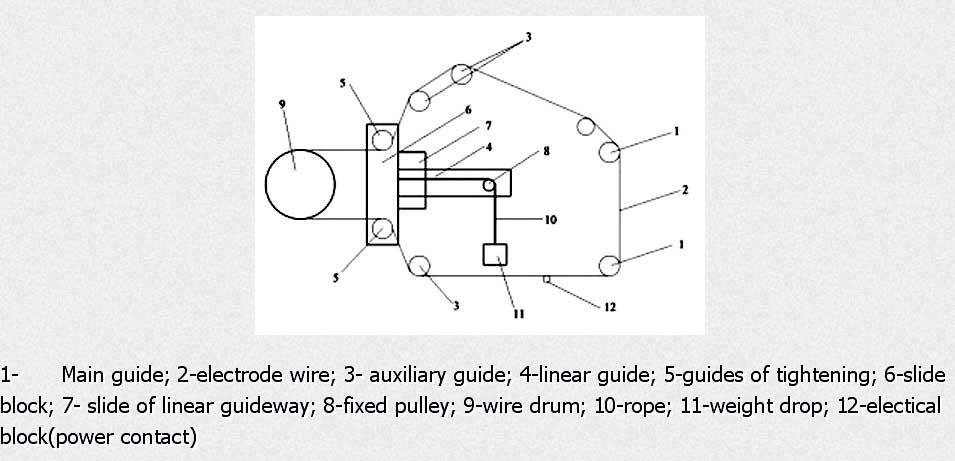

همانگونه که در شکل مشخص می باشد سیم همواره باید تحت کشش باشد. برای اینکار یک مکانیزم کشش لازم است تا اگر به هر دلیلی سیم شل شد این مکانیزم شل شدگی را جبران کند.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۱]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۱]

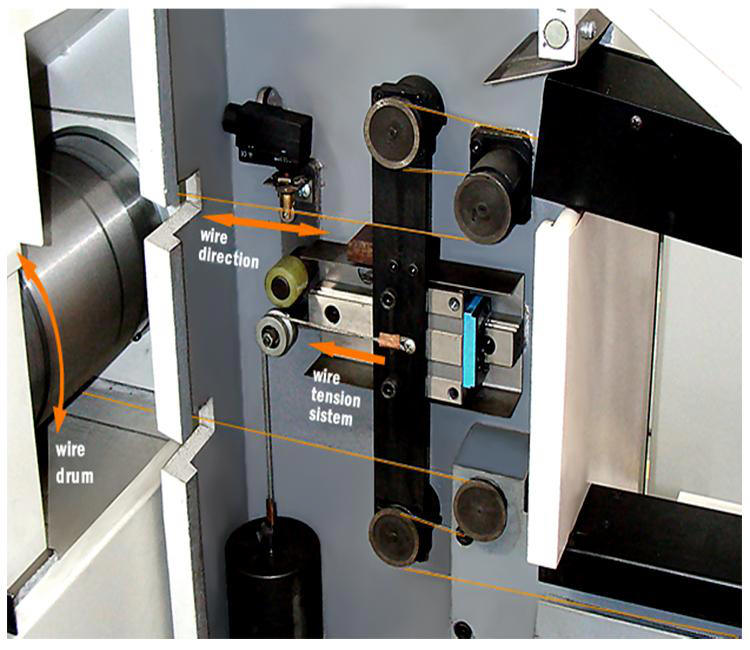

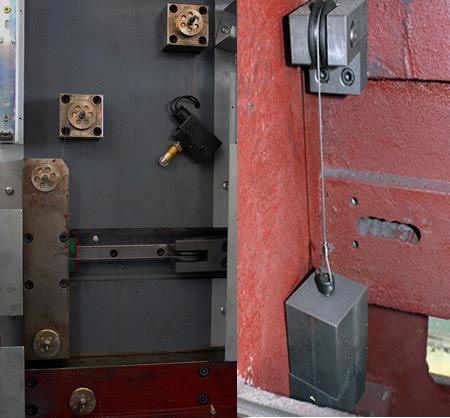

نگاهی به وزنه در عکس فوق بیاندازید.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۱]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۲]
البته این عکس واضح تر نشان می دهد.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۳]

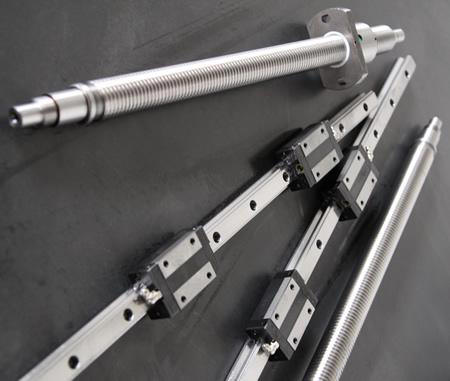

یک سیستم صلیبی درست شده است و با ترکیبات قرقره و ریل و ال ام گاید و وزنه ای که دائما در حال کشش است می توان سیم را هموره در حالت کشیده نگهداشت.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۶]
محل خروج سیم در این دستگاه دارای قطعات مختلفی می باشد.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۶]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۷]
برای اینکه یک مقدار جزییات بیشتر را بتوان دید به عکس زیر دقت نمایید.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۷]
[ Photo ]

امین اورعی ریخته گری, [۰۴.۱۲.۱۵ ۲۳:۲۸]
آقای مهندس جنس این سیم چیه ؟

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۹]

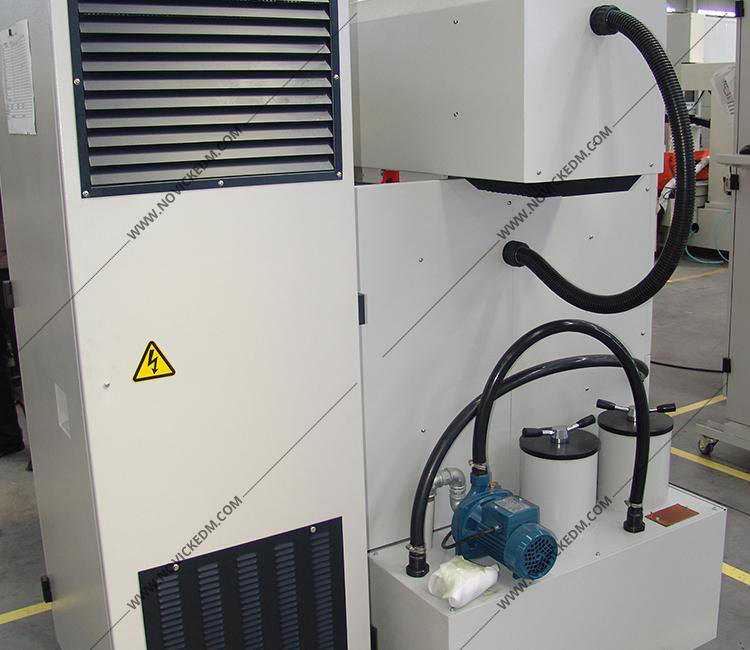

از دیگر نکات این مورد مایع خنک کننده می باشد که دائما باید بر روی محل برش ریخته شود

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۹]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۹]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۲۹]
[ Photo ]

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۳۱]
دو روش برای برشکاری وجود دارد. در یک روش سیم بصورت یکبار مصرف می باشد و در روش دوم سیم بصورت رفت و برگشتی عمل می کند .

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۳۲]
[In reply to امین اورعی ریخته گری]
سیمهای رفت وبرگشتی عمدتاً” ترکیبات مولیبدن وتنگستن است.

امین اورعی ریخته گری, [۰۴.۱۲.۱۵ ۲۳:۳۳]
[In reply to ahmad shokhmgar]
سیستم رفت و برگشتی مانند اره فلکه عمل میکند

امین اورعی ریخته گری, [۰۴.۱۲.۱۵ ۲۳:۳۳]
یعنی سیم همیشه در حال چرخش هستش

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۳۵]

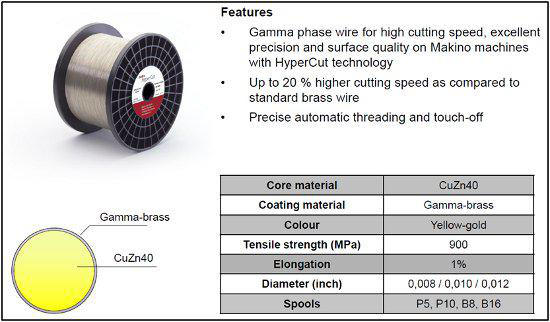

سیم وایرکات
نقش سیم وایرکات انتقال جرقه است وباید رسانایی خوب واستحکام کافی داشته باشد. بطورکلی دونوع سیم مصرف شونده ورفت برگشتی وجود دارد. سیمهای مصرفی در وایرکات از جنس مسی یا برنجی با پوششهای متفاوت روی و اکسید روی بی فرمولهایی برای برش بهتر می‌باشد. اخیراً کشورهای کره تایوان وچین محصولات خوبی ارایه کرده‌اند. این سیمها با کششهای متفاوت معمولاً”۹۰۰-۵۰۰> نیوتن برمتر مصرفی بوده وبدلیل فرسودگی با جرفه وافت سایز فقط یکبار مصرف می‌شوند. سیمهای رفت وبرگشتی عمدتاً” ترکیبات مولیبدن وتنگستن است.
برگرفته از https://fa.wikipedia.org/wiki/%D9%85%D8%A7%D8%B4%DB%8C%D9%86%E2%80%8C%DA%A9%D8%A7%D8%B1%DB%8C_%D8%AA%D8%AE%D9%84%DB%8C%D9%87_%D8%A7%D9%84%DA%A9%D8%AA%D8%B1%DB%8C%DA%A9%DB%8C

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۳۷]
[ Photo ]

اکبر هاشمی, [۰۴.۱۲.۱۵ ۲۳:۳۷]
سرعت سیم چند متر در دقیقه حرکت میکند

حامد وفائی, [۰۴.۱۲.۱۵ ۲۳:۴۲]
سلام،مایع خنک کار در دستگاههای رفت و برگشتی چیه؟

Arash Jafari, [۰۴.۱۲.۱۵ ۲۳:۴۳]
[In reply to اکبر هاشمی]
بستگی به قطر سیم مصرفی که بین 0.02 الی 0.3 میلی متر هست و دقت و کیفیت مورد نیاز داره از سرعت حدود یک متر در دقیقه به بالا البته در دستگاه های که سیم را مصرف می کنند .

حامد وفائی, [۰۴.۱۲.۱۵ ۲۳:۴۶]
من میخواسم در مورد دستگاه‍های رفت و برگشتی اطلاعات داشته باشم

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۰]
[In reply to اکبر هاشمی]

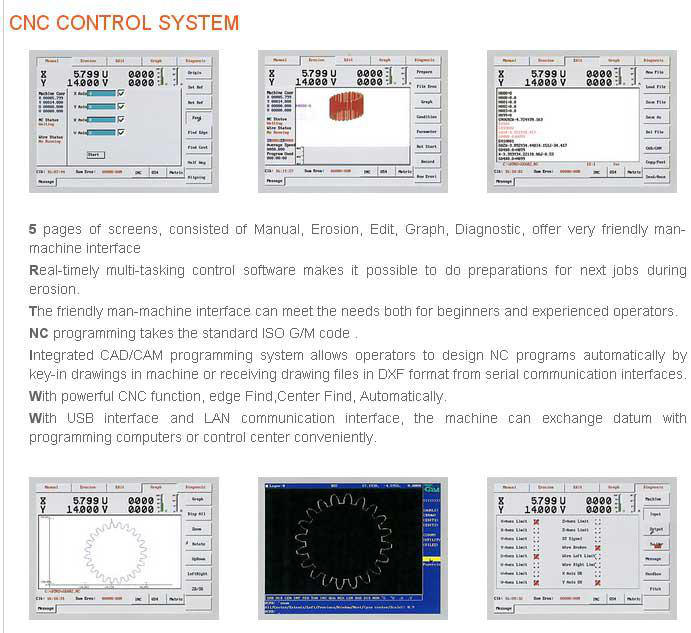

مشخصات یک دستگاه را در اینجا قرار می دهم.در آن اطلاعاتی نظیر سرعت برش و ... آمده است.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۰]
دستگاه وایر کات از بروزترین دستگاه های سی ان سی با تکنولوژی سیم رفت و برگشتی مولیبدنیوم می باشد که با دقت و ظرافت بالا قابلیت برش انواع فلزات با سطح صاف بسیار عالی را دارد که در صنایع مختلف دارای کاربرد می باشد. از جمله:

1 - صنایع قالب سازی و صنایع وابسته

2 - تولید و ساخت انواع قطعات خاص پیچیده، زاویه دار با دقت بالا

دستگاه وایرکات شرکت تجهیزگستران با نام DK7740ZB وارد بازار شده که در نوع خود از باکیفیت ترین برندهای تجاری از نظر سخت افزاری و نرم افزاری می باشد

شرکت تجهیز گستران افتخار دارد با 2 سال سابقه موفق در زمینه واردات انواع وایرکات و انجام خدمات پس از فروش و ارائه قطعات یدکی بتواند در خدمت صنایع کشور باشد.

مشخصات فنی کابین کنترل:

v کامپیوتر پنتیوم 4 با سیستم عامل ویندوز ایکس پی و نرم افزار اتوکد و DVD ROM

v قطع کن انتخابی اتوماتیک و حفظ نقشه در هنگام قطع برق

v نقشه کشی و اجرای مستقیم برنامه از اتوکد با فرمت 3B و dxf

v کنترل ولتاژ و آمپر بصورت نرم افزاری و تنظیم دستی از روی کابین

v سیستم مرکز یابی و لبه یابی

v امکان آفست دادن مجدد و تغییر جهت برش درداخل یا خارج از قطعه کار پس از عملیات برش

v توانایی زوم کردن بر روی صفحه در پنجره اجرایی

v قابلیت خاموش شدن دستگاه پس از اتمام کار بصورت انتخابی

v تغییردادن مقدار پالس و گپ جرقه ازداخل برنامه

v ابعاد 40X50 سانتی متر

v دارای برنامه طراحی دنده های راست و مورب با مدول دلخواه

قابلیت ها و مزایای سخت افزاری

v ریخته گری بدنه محکم

v مجهز به خط کش دیجیتال SINO و بال اسکروهای با دقت و کیفیت بالا

v سرعت برش دستگاه بیش از 100 میلیمتر مربع بر دقیقه و با کیفیت سطح صافی درحدود یک میکرون

v کنترل کننده سرعت سیلندر ذخیره سیم در 10 سرعت متفاوت

v قابلیت برش قطعه به همراه 30 درجه زاویه در پنج محور فعال

v استفاده ازگایدویلهای با کیفیت عالی و قطر 42 میلی متر

v کاوردار بودن کلیه قسمتهای میزکار

v بکارگیری موتورگیربکس در محور پنجم که عملا سیستم وزنه کشش سیم مورد استفاده در دستگاههای قدیمی را حذف نموده است

گارانتی ، فروش و خدمات پس از فروش

1- یک سال گارانتی کامل

2 – پنج سال پشتیبانی فنی

3 – نصب ، راه اندازی و آموزش در محل مشتری

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۰]
http://parscenter.com/Product/51039

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۲]
برای بهبود ادامه روند مباحثات بهتر است شرکتهای سازنده وارد مباحث ما بطور مستقیم شوند.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۳]
به همین دلیل از یکی از دوستان تقاضا دارم برای هر مبحثی لیست شرکتهای سازنده آن مدل از دستگاه را تهیه کنند و در ابتدای مباحث به اطلاع برسانند. مثلا برای امشب لیست سازندگان دستگاه وایرکات را ارائه دهند.

ahmad shokhmgar, [۰۴.۱۲.۱۵ ۲۳:۵۳]
آیا دوستی این مسئولیت را می پذیرد؟

اکبر هاشمی, [۰۴.۱۲.۱۵ ۲۳:۵۷]
کدام قسمت از دستگاه همیشه برای صاحبان این صنعت مشکل آفرین است

حامد وفائی, [۰۴.۱۲.۱۵ ۲۳:۵۹]
بردهای کنترل

فرید, [۰۵.۱۲.۱۵ ۰۰:۰۰]
ببخشید پریدم وسط یکی بزرگوارن لینک ورود به گروه رو بده برای دوستی میخواستم

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۰۲]
[In reply to ahmad shokhmgar]
در دستگاه های رفت و برگشتی امکان رسیدن به صافی سطح یک میکرون وجود ندارد به علت استفاده از قرقره و خوردگی سیم طی سیکل کاری دقت این دستگاه ها هم نسبت به دستگاه های سیم مصرفی بسیار پایین است .

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۰۳]
معتبر ترین سازندگان جهانی وایر کات در جهان شرکتهای آجی شارمیلز سوئیس و سودیک ژاپن هست .

ARthur, [۰۵.۱۲.۱۵ ۰۰:۰۳]
[In reply to Arash Jafari]
فقط صافی سطح نیست
دقت برش هم بسیار کمتر است

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۰۵]
[In reply to ARthur]
دقیقا

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۰۵]
[In reply to فرید]
https://telegram.me/joinchat/CXNJPDvnWwzvz94Lk8cBSg

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۰۸]
جناب مهندس هوسپیان لطف می نمایید نکات مهم این دستگاه را برایمان توضیح دهید.

فرید, [۰۵.۱۲.۱۵ ۰۰:۰۸]
[In reply to ahmad shokhmgar]
تشکر

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۰۸]
[In reply to Arash Jafari]
ولی در دستگاه های سیم مصرفی رسیدن به صافی سطح یک میکرون با یک پاس برش مقدور بوده و با افزایش پاس پرداخت که گاها به شش پاس پرداخت هم می رسد امکان رسیدن به صافی سطح 0.2میکرون هم وجود دارد .

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۰۹]
جناب مهندس جعفری عزیز از شما هم تقاضا دارم یک مقایسه بین خروجی دستگاه اسپارک و وایرکات برایمان ارائه دهید. ممنون

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۱]
اینجانب هم به سراغ مکانیک دستگاه بروم

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۲]
[ Photo ]

ARthur, [۰۵.۱۲.۱۵ ۰۰:۱۲]
[In reply to ahmad shokhmgar]
والله خوابم میاد
ولی وایرکات از معدود دستگاههایی هست که پارامترهای زیادی برای قطعه درست گرفتن لازم داره

از مایع الکترولیت
تا نوع سیم
ناخالصی های قطعه خام
تا تنظیمات ژنراتور و روش پاشش اب

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۳]
جناب مهندس عورعی عزیز هم تا فردا ساعت 2 بعد از ظهر لیست سازندگان وایرکات را در گروه قرار دهند. مشکلی نیست مهندس جان؟

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۱۳]
[In reply to ahmad shokhmgar]
جناب شخمگر منظور از نظر تفاوت قطعات تولیدی می فرمایید ؟

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۳]
ببخشید مهندس اورعی

Hamid Rahimi, [۰۵.۱۲.۱۵ ۰۰:۱۳]
[In reply to ARthur]
👍🏽👍🏽👍🏽

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۴]
[In reply to Arash Jafari]
مقایسه صافی سطح و تعامد در برش و ...

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۰۰:۱۴]
[In reply to ahmad shokhmgar]
این چه حرفیه آقای مهندس وظیفس

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۶]
[In reply to ARthur]
مهندس جان شما دنیای این اطلاعات هستید. مزاحم استراحتتان نمی شویم اما اگر امکان داشت فردا قبل از پایان زمان وایرکات گروه را حسابی مستفیذ نمایید. باز هم ممنون

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۶]
و اما شاسی این دستگاهها

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۶]
و اما شاسی این دستگاهها

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۶]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۸]
بدنه این دستگاهها را بسیار محکم می سازند . یکی از مهمترین دلایل آن همانطور که دوستان اشاره کردند گرفتن دقت میکرون می باشد

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۸]
یک مورد برای سی ان سی سازان باید برای همیشه تعریف شود و آن تعریف گرفتن دقت میکرون از دستگاههاست.

ARthur, [۰۵.۱۲.۱۵ ۰۰:۱۹]
وایرکات هزاران سال برای ساخت داخل کشور فاصله داره
شرکت پیشرانه تلاش کرد ولی موفق نشد

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۱۹]
میکرون بخدا خیلی خیلی کوچک است . در بعضی از شاسی های تعدادی از سی ان سی ها همین که به آن تکیه بدهیم چندین میکرون جابجایی بوجود می آید.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۰]
گرم و سرد شدن هوا و انبساط و انقباض خودش چندین میکرون تغییر طول ایجاد می کند

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۲]
تنها راه رسیدن به میکرون ریخته گری سنگین تازه آنهم محاسبات سنگین در تعیین میزان ضخامت در جای جای شاسی می باشد. عملیات تنش گیری و ...

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۲]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۳]
ال ام گاید های قوی ، بال اسکرو های دقیق تنش گیری و ماشینکاری دقیق

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۷]
بعضی از دوستان هنوز فرق بین کلاس های مختلف بال اسکرو را نمی دانند. بال اسکرویی با دقت 0.05 میلیمتر خریداری می کنند و می خواهند با بک لش به دقت میکرون برسند. این دوستان هنوز تعاریف دقت را درست متوجه نشده اند.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۲۷]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۲]
گرچه دو محور حرکتی بصورت سی ان سی در این دستگاه استفاده شده است اما یک محور دیگر که بصورت دستی می باشد در این دستگاهها بکار رفته است.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۲]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۳]
کار Z axis تنظیم ارتفاع سیم برش برای قطعات با طولهای مختلف می باشد.

اکبر هاشمی, [۰۵.۱۲.۱۵ ۰۰:۳۳]
دوستانی که در زمینه خدمات با دستگاههای وایر کات و همچنین تعمیرات این دستگاهها فعالیت دارند کارت ویزیت خود و یا معرفی شرکت خود را تا فردا قبل از 5 بعد از ظهر در گروه قرار دهند تا در اختیار فعالان این صنعت قرار بگیرد

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۴]
[In reply to اکبر هاشمی]
ممنون جناب مهندس

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۵]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۳۸]
جناب مهندس هوسپیان عزیز شما استاندارد اروپا را برای یکی از محصولات خود داشتید. نمی دانم اکنون برای چند محصول خود این استاندارد را گرفته اید. برای گرفتن این استاندارد چه راههایی را باید پیمود؟

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۴۰]
الکترولیت این دستگاهها چیست ؟ با چه برندی در ایران می توان تهیه کرد و نقش الکترولیت چه تاثیری در کیفیت برش دارد؟

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۴۱]
[ Photo ]

حسین شعاعی, [۰۵.۱۲.۱۵ ۰۰:۴۲]
https://telegram.me/joinchat/BAz8KDwdbUq1urJ7zugfAw

سوپر گروه ایران سی ان سی 2
خرید، فروش و ارائه خدمات در زمینه ماشین الات سی ان سی
https://telegram.me/joinchat/BAz8KDwvBixhM-57ZYAvrA
سوپر گروه ایران سی ان سی
خرید، فروش و ارائه خدمات در زمینه ماشین الات سی ان سی
به دوستان اطلاع رسانی کنید
لینک بانک صنعتگران
https://telegram.me/joinchat/BAz8KAFGLJ53evBrO3SePQ
به دوستان خود معرفی نمایید

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۵۱]
ماشین های اسپارک و وایرکات و ای دی ام گریندینگ هر سه جز ماشین الات edm طبقه بندی می شوند . با این تفاوت که اسپارک جهت براده برداری و ساخت قطعات بن بست بکار می رود الکترود مصرفی در این دستگاه ها انواع گرافیت ها و مس و آلیاژ مس تنگستن است . از نظر اندازه ابعادی و تلرانس قابل دست یابی با این دستگاه ها می توان تلرانس 0.002 میکرون با صافی سطح 0.2 میکرون را به راحتی بدست آورد. از لحاظ تعامد دقتی که در محور های دستگاه هست روی قطعه تولیدی تاثیر مستقیم دارد. الکترولیت مصرفی در دستگاه های اسپارک در ایران معمولا ترکیبی از نفت سفید و گازوئیل هست . ولی در خارج از روغن مخصوص اسپارک کاری استفاده می شود که جدیدا هم توسط شرکت بهزیست سمنان تولید می شود .
دستگاه های وایر کات بسته به شرکت سازنده و برند این دستگاه ها بسیار از هم متفاوتند ولی روش برش در همه یکسان می باشد و تفاوت اکثرا در جزییات است به عنوان مثال شارمیلز در دو کلگی بالا و پایین جهت تنظیم سیم در محور برش از گاید های از جنس یاقوت استفاده می کند ولی در دستگاه های چینی از یک قرقره ساده .
دقت و صافی سطح قابل دست یابی در این دستگاه ها نیز در حدود 0.002 با صافی صلح 0 .2 میکرون است . با این تفاوت که به علت چهار محور بودن این دستگاه ها تعامد به الاین بودن این محور ها نسبت به هم ارتباط مستقیم دارد. و با توجه به افزایش پارامتر های دخیل خطا نیز افزایش می یابد . الکترولیت مصرفی در این دستگاه ها آب مقطر است .

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۵۳]
[In reply to Arash Jafari]
خیلی عالی بود مهندس عزیز

Arash Jafari, [۰۵.۱۲.۱۵ ۰۰:۵۴]
[In reply to ahmad shokhmgar]
خواهش می کنم

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۵۵]
به دلیل اینکه ازلاعات اینجانب در خصوص دستگاههای وایرکات کم است ، مدیریت این گروه از الان تا ساعت 5 بعد از ظهر فردا خدمت جناب مهندس جعفری عزیز می باشد.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۵۵]
اطلاعات

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۰:۵۸]
مهندس جان لطفا با بیان سوالات و نکات مهم و کلیدی دستگاه وایرکات تمام نقطه های آن را به چالش بکشید . حتی اگر نتوانستیم به بعضی سوالات پاسخ دهیم این سوالات تا رسیدن به پاسخ باز خواهد ماند.

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۱]
سلام

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۱]
خسته نباشید دوستان

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۳]
با عرض پوزش چند روز پیش قرار بر این بود در مورد لیزرهایی که با انحراف پرتو هدف گیری میکنند مطلب بزارم ولی متاسفانه افلاین شده بودم و نت نداشتم و مهلت لیزر تموم شد از مدیریت محرم گروه خواهش میکنم اگر اجازه بدن فردا مطالب رو در قالب یه فایل پی دی اف اپلود کنم

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۰۳]
سلام خدمت مهندس جلیلی عزیز

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۴]
سلام

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۰۴]
جلسات مربوط به ماشین آلات هر روز ساعت 5 تمام می شود . اما شورع جلسات دستگاه بعدی معمولا از ساعت 10 شب به بعد است.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۰۵]
اگر لطف نمایید و مطالب خود را حد فاصل بین این دو ساعت قرار دهید بسیار ممنون خواهیم شد. علاوه بر این نظم کار جلسات نیز بهم نخواهد خورد.

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۵]
پس با این تفاسیر میشه توی این تایم بینابینی مطالب مرتبط با کلیت فعالیت گروه قرار داد

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۰۶]
ممنون از لطف حضرتعالی

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۰۹]
دوستان عزیزی که در خصوص مباحث لیزر حک که در روز سه شنبه برگذار شد اگر مطلبی دارند بین ساعت 5 تا 10 شب فردا مطالب خود را ارائه دهند . همچنین هر سوالی از جناب مهندس جلیلی داشتید در این تایم آنرا انجام دهید.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۰۹]
ممنون

غفوری بازار آهن, [۰۵.۱۲.۱۵ ۰۱:۱۲]
👍

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۱۵]
البته سپاسگذار خواهیم بود اگر مهندس جلیلی رزومه ای هم از خود ارائه دهند.

اکبر هاشمی, [۰۵.۱۲.۱۵ ۰۱:۱۴]
[In reply to Arash Jafari]
الکترولیت ها در نگاه اول خواص آرک پروف بودن دارند
لطفا چند دلیل بفرمایید
چرا آب مقطر
و چرا صافی

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۲۰]
من هادی جلیلی
لیسانس مهندسی مکانیک جامدات دانشگاه شیراز و همچنین به صورت همزمان لیسانسریاضیلت محض از دانشگاه شیراز
فوق لیسانس هوش مصنوعی از ام ای تی
تدریس دانشگاه به مدت چهار سال
فعالیت در زمینه اتوماسیون کارخانجات مواد غذایی بیشتر معطوف به کارخانجات قند
مدت 5 یال فعال در زمینه کنترل عددی بیشتر در زمینه برنامه نویسی و طراحی سیستم های CAM در این زمینه چندین برنامه طراحی کرده ام از جمله برنامه برایجی کد گیری تا چهار محور با بیش از 14 تولپث مختلف بیشتر بهینه شده برای صنعت شیشه
فعالیت در زمینه طراحی و ساخت سی ان سی 5 محور برای شیشه
ساخت لیزر برش و حکاکی غیر فلزات از اهم فعالیت هام هستش

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۲۴]
پس مهندس جان شما مجبورید در تمام 101 شب با ما باشید و از محضر شما لذت ببریم. متاسفانه با این رزومه ای که دادید مجبور می شوم اطلاعاتی را در خصوص کنترلر مورد استفاده در دستگاه های وایرکات بر دوش شما بیاندازم و خواهش کنم تا قبل از ساعت 5 فردا مطالبی در این خصوص به گروه ارائه دهید.

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۲۵]
تمنا میکنم

Arash Jafari, [۰۵.۱۲.۱۵ ۰۱:۲۵]
[In reply to اکبر هاشمی]
آب مقطر نسبت به آب شهری دارای سختی کمتر و خاصیت عبور جریان برق بسیار پایین تری دارد به مرور زمان و استفاده در دستگاه های وایر کات کیفیت آب مصرفی و پارامتر EC اب بالا تر می رود که خاصیت آرک پرف بودن الکترولیت را کم تر می کند که در دستگاه های پیشرفته جهت افزایش کیفیت آب مصرفی این آب فیلتر می شود و کلیه ذرات جامد از آن جدا می شود و در مرحله بعد جهت پایین آوردن EC از فیلتر های رزینی استفاده می شود .

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۲۵]
در حد توان و بضاعت علمی با عرض پوزش از محضر بزرگان و اساتید حاضر در گروه با کمال میل

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۲۷]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۳۶]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۳۶]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۳۷]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۳۸]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۰۱:۳۹]
شب خوش تا فردا

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۰۱:۳۹]
شب خوش

Hadi Jalili, [۰۵.۱۲.۱۵ ۰۱:۳۹]
پاینده باشید.
ایام بکام
شادیتان مستدام
شب شما هم خوش

Mohammad*reza, [۰۵.۱۲.۱۵ ۰۱:۵۵]
گروه انرژی های تجدیدپذیر
شامل فعالان در زمینه ی علمی و عملی فیلدها و شاخه های این رشته
https://telegram.me/joinchat/CTSLTQMIxzTWnssYSIo8GQ
انرژی بادی
انرژی خورشیدی
انرژی زمین گرمایی
و .....
https://telegram.me/joinchat/CTSLTQMIxzTWnssYSIo8GQ

Arash Jafari, [۰۵.۱۲.۱۵ ۰۸:۲۶]
[Forwarded from Mohammad*reza]
[ File : NiazeMarkazi_Article_2_10009576.pdf ]

Arash Jafari, [۰۵.۱۲.۱۵ ۰۸:۲۷]
[In reply to Arash Jafari]
دوستان یک مقاله کوتاه در رابطه با چگونگی براده برداری بوسیله وایرکات و اسپارک

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۱۳:۰۲]
برخی از شرکت های سازنده وایر کات در ایران و کشورهای دیگر : شرکت پیشرانه و تهران اکرام و charmilles cnc و agiecnc و jsedm و sanxing machin و ssb

Vahid, [۰۵.۱۲.۱۵ ۱۳:۱۵]
[Forwarded from §|¤¡]
[ Photo ]

Kara Cnc M, [۰۵.۱۲.۱۵ ۱۳:۴۴]
کسی کلگی 400 سراغ داره؟

Arash Jafari, [۰۵.۱۲.۱۵ ۱۳:۵۲]
[In reply to امین اورعی ریخته گری]
البته می شه به این لیست شرکت های ژاپنی مثل سودیک یا هیتاچی و فانوک را اضافه کرد در ضمن شرکت های شارمیلز و آجی کات با هم ادغام شده و شرکتت آجی شارمیلز رو تشکیل داده اند .

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۱۴:۰۴]
[In reply to Arash Jafari]
هیتاچی و فانوک مگر کنترلر نیستن

Arash Jafari, [۰۵.۱۲.۱۵ ۱۴:۴۱]
[In reply to امین اورعی ریخته گری]
بله ولی وایرکات بااین برند هم وجود دارد

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۱۴:۴۲]
[In reply to Arash Jafari]
نمیدونستم

Arash Jafari, [۰۵.۱۲.۱۵ ۱۴:۵۵]
[In reply to امین اورعی ریخته گری]
در زمینه اسپارک شرکتهای زیادی در خود آلمان فعالیت می کنند مثل شرکت هانزن یا ماهو دکل ولی در آلمان تا آنجا که من می دانم سازنده وایرکات نداریم

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۱۴:۵۹]
[In reply to Arash Jafari]
درسته الان ارمنستان و سوئیس و چین هستن که زیاد وایر کات درست میکنن

Arash Jafari, [۰۵.۱۲.۱۵ ۱۵:۱۳]
اونها مال شوروی سابق هست بنده یک نمونه اش رو از نزدیک دیدم

حسین سروری, [۰۵.۱۲.۱۵ ۱۵:۱۸]
کسی اینجا با فرز سی ان سی کنترل فانوک آشنایی داره؟👇

حسین سروری, [۰۵.۱۲.۱۵ ۱۵:۱۸]
[Forwarded from حسین سروری]
[ File : photo_2015-12-05_14-56-04.jpg ]

Arash Jafari, [۰۵.۱۲.۱۵ ۱۵:۳۵]
در کل در این زمینه کشور های سوییس و ژاپن پیشرو هستند در درجه بعدی کشور اسپانیا و بعد از ان تایوان و در نهایت چین قرار دارد.
به علت اینکه این ماشین الات بسیار پیچیده و دقیق هستند اکثر کشور های پیشرفته اقدام به خرید این ماشین آلات می نمایند . اگر بخواهیم این ماشین ها را از نظر مهندسی بررسی کنیم این ماشین ها سه قسمت اصلی دارند .
اولین قسمت که محور ها و استراکچر مکانیکی شامل گاید های دقیق و بال اسکرو های بسیار دقیق است . که از وایر کات دو محور تا هشت محور بسته به کاربرد ساخته می شود . قسمت دوم تجهیزات کشش سیم و قرقره و انتقال نیرو از ژنراتور به سیم مصرفی و تجهیزات نخ کن اتوماتیک است که اکثر تفاوت بین مارک ها سازنده در این قسمت است و هر کمپانی با توجه به پتند هایی که به صورت جهانی ثبت نموده اقدام به تولید این تجهیزات می کند . قسمت سوم ژنراتور پالس هست که وظیفه ایجاد پالس با آمپراژ و ولتاژ با فرکانسی که آپ کنترولر می خواهد را دارد. فرکانس پالس در این دستگاه ها به 300 کیلو هرتز نیز پرداخت کاری می رسد . که کیفیت قطعات الکترونیک و قدرت این قسمت تاثیر زیادی در کیفیت و صافی سطح قطعه خروجی همچنین عمر مفید قسمت یاد شده دارد .

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۱۵:۴۳]
[In reply to Arash Jafari]
در این دستگاه هر پالس دهی بیشتر باشه عمر سیم مصرفی بیشتر است یا کمتر

Arash Jafari, [۰۵.۱۲.۱۵ ۱۵:۵۶]
پالس و آمپراژ و ولتاژ بسته ضخامت قطعه کار و جنس قطعه کار و موع سیم مصرفی توسط جداولی که شرکت سازنده ارایه می ده تنظیم می شوند . در کل پالس های کوتاه در پرداخت با آمپر کم و پالس های با فرکانس کمتر در برش راف کاربرد دارد . البته پارامتر ان تایم و اف لاین پالس ها هم در این رابطه بسیار مهم است

Hamid Khaledi, [۰۵.۱۲.۱۵ ۱۶:۵۸]
سلام دوستان کسی هست که استپر موتور وایرکات به شماره فنی 75bf006رو داشته باشه یا بدونه کجا میفروشه.ممنون

حسین حاجی محمدی, [۰۵.۱۲.۱۵ ۱۸:۱۱]
[Forwarded from حسین حاجی محمدی]
[ Photo, سلام از دوستان اگه از این نوع فرز cncرو میزی سراغ داره اطلاع بده ممنون ]

ARthur, [۰۵.۱۲.۱۵ ۱۸:۴۱]
[In reply to Arash Jafari]
مهندس هشت محور چجوری میشه؟

ARthur, [۰۵.۱۲.۱۵ ۱۸:۴۳]
[In reply to امین اورعی ریخته گری]
تهران اکرام نساخته
وارد میکنه

Arash Jafari, [۰۵.۱۲.۱۵ ۱۸:۴۵]
[In reply to ARthur]
مهندس علاوه بر پنج محور خطی سه محور روتاری داره در محصولات سودیک ژاپن هست و قادر به برش پره توربین هست در کل ماشینی هست مابین اسپارک و وایر کات

ARthur, [۰۵.۱۲.۱۵ ۱۸:۴۷]
[In reply to Arash Jafari]
چهارمحور خطی و زد و دو محور دورانی میتونه باشه
میشه بگین سه محور دورانی کدامن؟

Arash Jafari, [۰۵.۱۲.۱۵ ۱۸:۵۴]
[In reply to ARthur]
محور زد در برش کاربردی نداره ولی در دستگاه یک محور حساب می شه . علاوه بر دو محور که فرمودید یک محور روتاری حول محور z که قطعه کار را می چرخاند وجود دارد .

ARthur, [۰۵.۱۲.۱۵ ۱۸:۵۵]
[In reply to Arash Jafari]
اون میشه محور سی
ولی a و b چطوری میشه

Arash Jafari, [۰۵.۱۲.۱۵ ۱۸:۵۶]
[In reply to ARthur]
محور a حول x و b حول y دوران می کند

ARthur, [۰۵.۱۲.۱۵ ۱۸:۵۸]
میدونم

ARthur, [۰۵.۱۲.۱۵ ۱۸:۵۸]
چجوری؟

ARthur, [۰۵.۱۲.۱۵ ۱۸:۵۸]
میتونین مدلشو بگین من برم چک کنم؟

sirous vakilzadeh, [۰۵.۱۲.۱۵ ۱۹:۰۸]
سلام مهندس شخم گر يه سوال داشتم براي دو تا استپ ٤٥كيلو ليدشاين كدوم مدل درايو ليدشاينو پيشنهاد ميكنين؟جوري كه هر دو استپ با يه درايو راه اندازي شه

موسی افضلی, [۰۵.۱۲.۱۵ ۱۹:۴۶]
مهندس شخمگر بی صبرانه مشتاق مبحث سیم برش سنگ هستیم

Arash Jafari, [۰۵.۱۲.۱۵ ۲۰:۱۱]
تمام محور های روتاری قطعه کار را می چرخانند و محور های خطی سیم برش را حرکت می دهند .

ARthur, [۰۵.۱۲.۱۵ ۲۰:۱۲]
[In reply to Arash Jafari]
مدلشو معرفی کنین ممنون میشم
نمیتونم تصور کنم

موسی افضلی, [۰۵.۱۲.۱۵ ۲۰:۱۵]
[In reply to Arash Jafari]
ببخشید ، نرم افزارش چیه؟

Mohammad, [۰۵.۱۲.۱۵ ۲۰:۳۳]
[Forwarded from Mohammad]
[ Video ]

Mohammad, [۰۵.۱۲.۱۵ ۲۰:۳۳]
[Forwarded from Mohammad]
سروو a2 دلتا در مد پوزيشن داخلی

Arash Jafari, [۰۵.۱۲.۱۵ ۲۲:۰۳]
[In reply to ARthur]
جناب ارتور فیلمش رو من دارم الان دسترسی به آن فیلم ندارم سعی می کنم این فیلم رو در گروه قرار دهم

ARthur, [۰۵.۱۲.۱۵ ۲۲:۰۴]
[In reply to Arash Jafari]
ممنون میشم لینک یا هر اطلاعاتی بود رو دریغ نکنین

Arash Jafari, [۰۵.۱۲.۱۵ ۲۲:۰۵]
[In reply to موسی افضلی]
در این گونه دستگاه ها از نرم افزار های تحلیلی مثل متلب جهت تولید جی کد استفاده می شود .



ادامه مطالب در صفحه بعد



در صورت داشتن سوال تخصصی اینجا را کلیک نمایید در کمتر از 48 ساعت پاسخ می دهیم

آخرین پاسخ های ارائه شده به سوالات دوستان



دایره المعارف 101 مدل سی ان سی

1 دستگاه سی ان سی پلاسما

2 سی ان سی هوا برش

3 دستگاه لیزر فایبر

4 سی ان سی لیزر حک و برش

5 دستگاه CNC واترجت

6 درباره سی ان سی وایرکات

7 انواع CNC هات وایر

8 CNC سیم برش سنگ

9 دستگاه سیم برش فوم

10 آندر واتر پلاسما

11 انواع سی ان سی برش شیشه

12 دستگاه CNC برش چرم

13 سی ان سی کاتر پلاتر

14 سی ان سی روتر چوب

15 انواع سی ان سی روتر سنگ

17 ماشین تراش تراش CNC

18 دستگاه CNC سری تراش

19 درباره انواع فرز سنتر CNC

20 فرز دروازه ای سی ان سی

21 انواع دریل CNC

22 درباره سوپر دریل سی ان سی

23 دستگاه سنگ تخت و گرد

24 پانچ سی ان سی

25 حک ضربه ای

26 طلا سازی

27 - پرینتر سه بعدی

28 شبیه ساز پرواز

29 حک نگین

30 چیدمان قطعات الکترونیک

31 سی ان سی CMM

32 ماشین CNC دوخت پارچه

33 ربات انسان نما

37 پرس برک

38 فرش باف

39 کارتن سازی

40 دیجیتایزر

41 فنر سازی

42- ایمپلنت

43- انبارداری

44- سی ان سی دندان پزشکی

45- پرس برک

46- برش کاغذ

47- دایکاست

48- کارتن سازی

49 ربات اسکارا

50 خمیر روی شیشه

51 مش باف

52- سی ان سی ام آر آی

53- جوراب باف

54- سی ان سی قالی شویی .

55 نقاشی کاشی

56 لانه زنبوری

57 سیم پیچ هسته ترانس

58 پیکر تراش سنگ

59- لحاف دوز

60- برش ورق آهن رول به رول و رول به تخت

گروه صنعتی سی ان سی کاران . www.cnckaran.com    shokhmgar@gmail.com     همراه: 09122277199  شخم گر    تلفن پاسخگو : 55448574 - 021 فکس: 55448579 - 021    تلگرام : گروه سی ان سی کاران

کنترلر : بزرگترین مرکز فروش و خدمات پس از فروش انواع کنترلر های دستگاه سی ان سی در دست راه اندازی است . برای انتخاب کنترلر خود با ما تماس بگیرید.

کنترلر مچ تری Mach3 - کنترلر رادونیکس radonix - کنترلر تکس کامپیوتر texcomputer - کنترلر جی اس کا GSK - کنترلر DSP

داکیومنت و کاتالوگ مچ تری mach3 فروش انواع کنترلر Mach3 فروش و خدمات پس از فروش کنترلر DSP کنترلر مچ تری mach3





آمار سایت

ارتباط با ما

فعالیتها

گروه صنعتی سی ان سی کاران



آدرس : تهران - جاده قدیم ساوه - شهرک صنعتی چهار دانگه

خیابان 14 ( پنجم آهنکاران ) نبش خیابان پلاک 4 - شرکت سی ان سی کاران

تلفن :      55448574   021

فکس:       55448579   021

 همراه :     09122277199     احمد شخم گر

 تلگرام:     گروه سی ان سی کاران

ایمیل :      info@cnckaran.com

               shokhmgar@gmail.com

وب :        www.cnckaran.com

حوزه فعاليت ساخت :

سي ان سي هاي چوب سه محور در سايزهاي كوچك ، متوسط و بزرگ
سي ان سي هاي چوب چهار محوره مخصوص صنايع منبت كاري در مبلمانهاي استيل
سي ان سي هاي سنگ سه محوره جهت حك و برش انواع سنگ هاي مرمريت و ...
حوزه فعاليت تكنولوژي
فروش انواع تكنولوژي ساخت ماشين آلات به صنايع نظامي ، دولتي و خصوصي از قبيل دستگاه چوب سه محوره  ، سنگ ، شیشه و ...
حوزه فعاليت آموزشي
آموزش انواع موارد مرتبط به تكنيك هاي ماشين آلات سي ان سي از قبيل برگزاري 85 دوره كلاس آموزش ساخت ماشين آلات سي ان سي در محل شركت

درباره ما

تماس با ما

قطعات سی ان سی

ماشین آلات سی ان سی

روش ساخت سی ان سی

فروش تکنولوژی ساخت
