تکنیک های ساخت CNC

بوش ساچمه ای

9- سختي ميل كروم

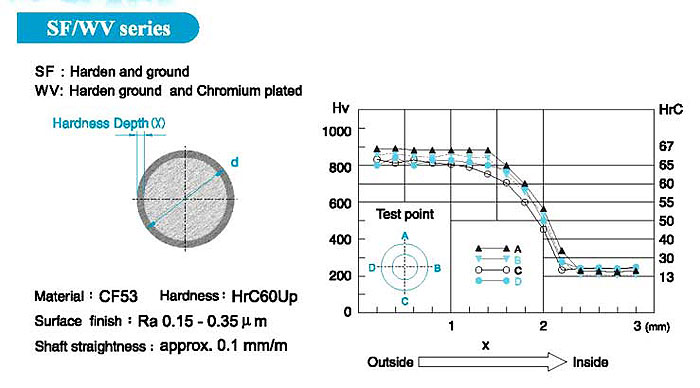

بر طبق اطلاعات داده شده از شركت ABBA مي توان ميزان سختي روي ميل كروم را طبق منحني ذيل مشاهده نمود . اين ميزان تا حدود 1.5 ميليمتر در عمق نفوذ داشته و ثابت مي ماند جنس ميله از نوع CF53 مي باشد.

شکل 20

10- طول بوش ساچمه اي و اثرات آن

نيرويي كه بوش ساچمه اي بر روي شفت اعمال مي نمايد به 4 حالت مختلف مي توان تقسيم بندي كرد. 1- حالتي كه يك عدد بوش ساچمه اي معمولي روي شفت است . 2- زمانيكي از يك بوش ساچمه اي دوبل استفاده مي شود 3- زمانيكه از يك بوش ساچمه اي با طول بلند استفاده مي شود و 4 زمانيكه از دو بوش ساچمه اي با فاصله از هم استفاده مي شود. استفاده از حالتهاي 2 و 3 بيشتر زماني اتفاق مي افتد كه كورس حركت كم باشد و محدوديت فضا داشته باشيم. در اكثر دستگاههاي CNC حالت چهارم اتفاق مي افتد . به هر حال ما در اينجا هر چهار حالت را بررسي مي نماييم. شايد يك مهندس طراح وجود داشته باشد كه بخواهد واقعا طراحي كند و به علم اين روشها آگاهي يابد. گرچه عجيب است اما شايد را قبلا عرض كردم شما به خودتان نگيريد.

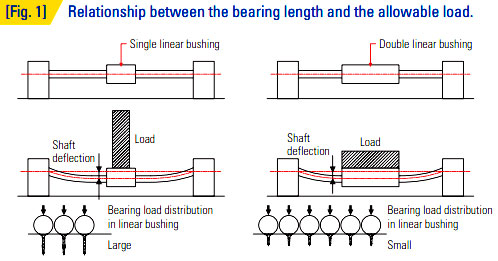

همانگونه كه در شكل زير ملاحظه مي فرماييد با افزايش طول بوش ساچمه اي ها ميزان بار پخش شده و نيروي وارد شده به هر ساچمه كمتر مي شود. به بار نشان داده شده زير ساچمه ها دقت كنيد.

شکل 21

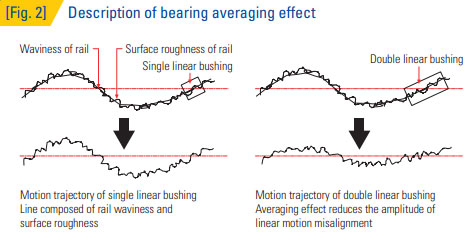

ميزان انحراف در اثر طول بلبرينگ در شكل زير نمايش داده شده است.

شکل 21

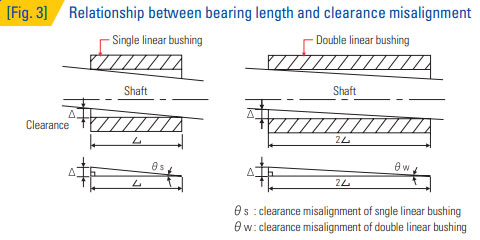

رابطه بين طول بلبرينگ و ميزان امكان انحراف بلبرينگ از ميله در شكل زير نشان داده شده است.

شکل 22

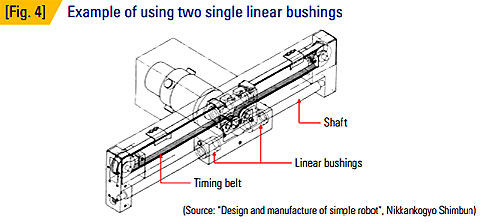

در شكل زير نيز حالت چهارم، يعني همان حالتي كه از دو بوش براي يك محور استفاده مي شود، نشان داده شده است.

شکل 23
