تالیف کنندگان :



مطالب این دایره المعارف در گروه تلگرامی سی ان سی کاران و زیر نظر متخصصان این صنعت گردآوری شده است . بدیهی است در طی مراحل مختلف این مطالب ویرایش و تکمیل خواهد شد . هرگونه کاستی را به بزرگی خود بر ما ببخشید.


ahmad shokhmgar, [۰۶.۰۲.۱۶ ۰۱:۳۷]


ahmad shokhmgar, [۱۰.۰۲.۱۶ ۰۸:۴۳]
دوستان مباحث را ادامه می دهیم.

ahmad shokhmgar, [۱۰.۰۲.۱۶ ۰۸:۴۴]
دستگاه مورد بحث امشب سی ان سی های حک روی نگین است.

Joudaki, [۱۰.۰۲.۱۶ ۱۰:۱۹]
لطفا لینک گروه رو بزارید

Alireza Sarayani, [۱۰.۰۲.۱۶ ۲۲:۲۷]
سلام به همه
فیلم ربات دلتا که دیروز قول داده بودم ارسال کنم.
اگر دوستانی که در خصوص ساخت ربات فعالیت می کنند، خواستند سیستم کنترلر را تقدیشان می کنیم.👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻

Alireza Sarayani, [۱۰.۰۲.۱۶ ۲۲:۲۸]
[ File : Mini_Delta_Robot_with_background.mp4 ]

ahmad shokhmgar, [۱۰.۰۲.۱۶ ۲۳:۰۴]
دوستان عزیز سلام شب همگی بخیر

ahmad shokhmgar, [۱۰.۰۲.۱۶ ۲۳:۰۵]
جناب مهندس هاشمی عزیز مطالب تابلو برق های پیانویی را ارائه فرمایید. ممنون

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۰۸]
سلام خسته نباشید

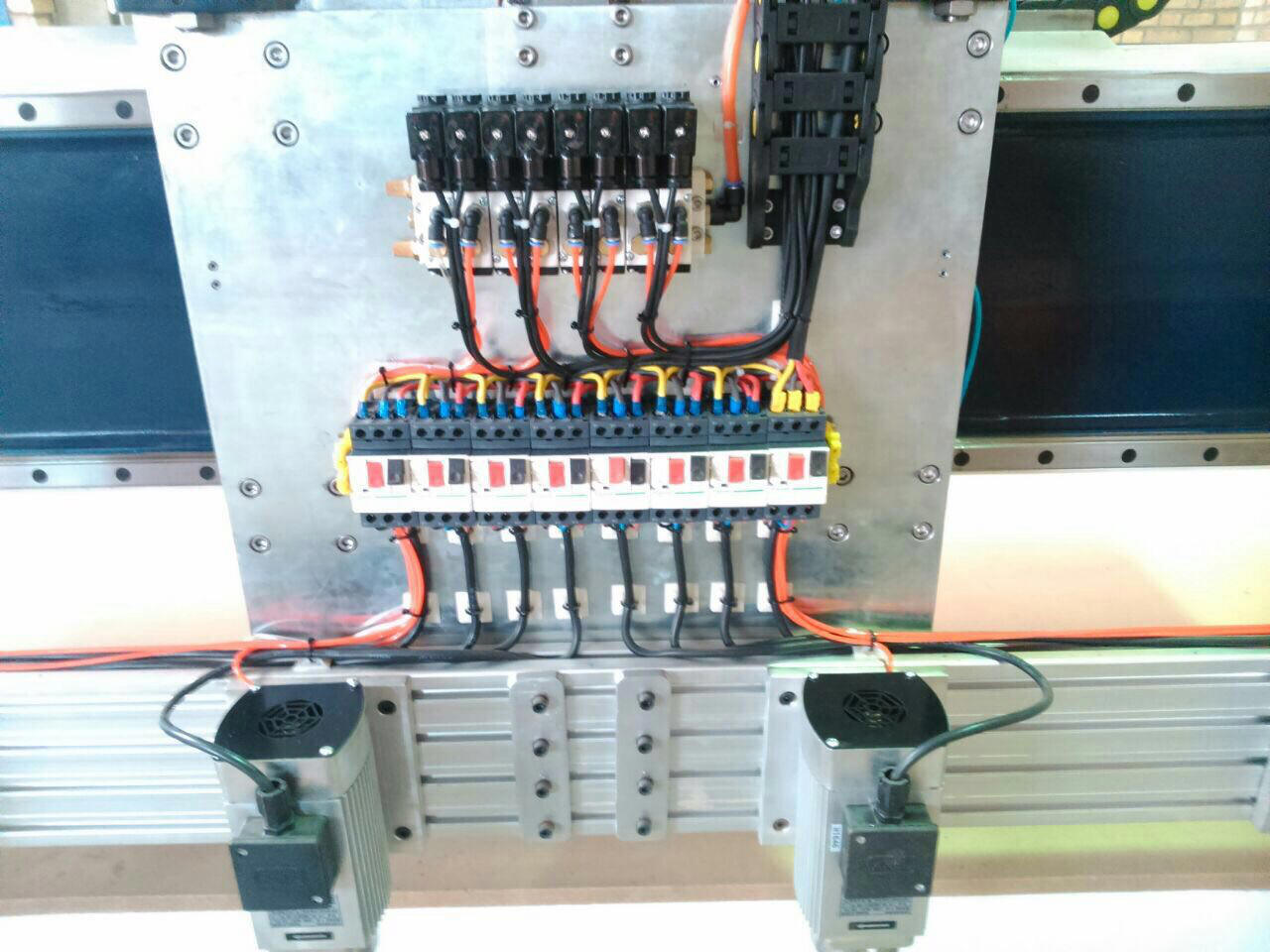

امشب مطالبی در مورد ساخت تابلو برق برای ماشین آلات را در خدمت شما هستم .
عموما وقتی صحبت از تابلو برق و کیس های صنعتی برای ماشین آلات میشود اولین تصویری که به ذهن ما میرسد تابلو های پیانوی و یا کنسولی میباشد .

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۰۹]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۱۲]
[Forwarded from اکبر هاشمی]
سوال : این تابلو ها چه امکاناتی دارند که ماشین سازها از آنها استقبال میکنند .

Ali Tahmasvand, [۱۰.۰۲.۱۶ ۲۳:۱۲]
[In reply to اکبر هاشمی]
سلام مهندس هاشمی عزیز
استفاده میبریم ان شاالله

Ali Tahmasvand, [۱۰.۰۲.۱۶ ۲۳:۱۲]
خدمت اساتید هم سلام عرض میکنم

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۱۵]
این تابلو ها شرایط خوبی ایجاد میکنند اما خیلی از مواقع از امکانات اولیه این تابلو ها نیز استفاده نمیشود و یا حتی انتظارات زیادی از این سبک تابلو داریم

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۱۶]
- نصب تجهیزات اندازه گیری برای تصمیم گیری بهتر و سریعتر
-
- نصب لوازم کنترل
-
- ایجاد محلی برای نصب تجهیزات مانیتورینگ
-
- دارا بودن شرایط ویژه برای مووس و کیبورد
-
- دارای پیشخوان برای کاربردی کردن بیشتر این تابلو
-
- ایجاد براکت و یا پل کشویی در داخل تابلو برای نصب سینی تجهیزات میباشد تا صفحه تجهیزات با گلند پلیت هماهنگ شود در خیلی از مواقع برای استفاده از دو طرف تابلو کاربرد دارد
-
- و موارد دیگر که به آرامش و کنترل بهتر برای اپراتور فکر میشود

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۲۵]

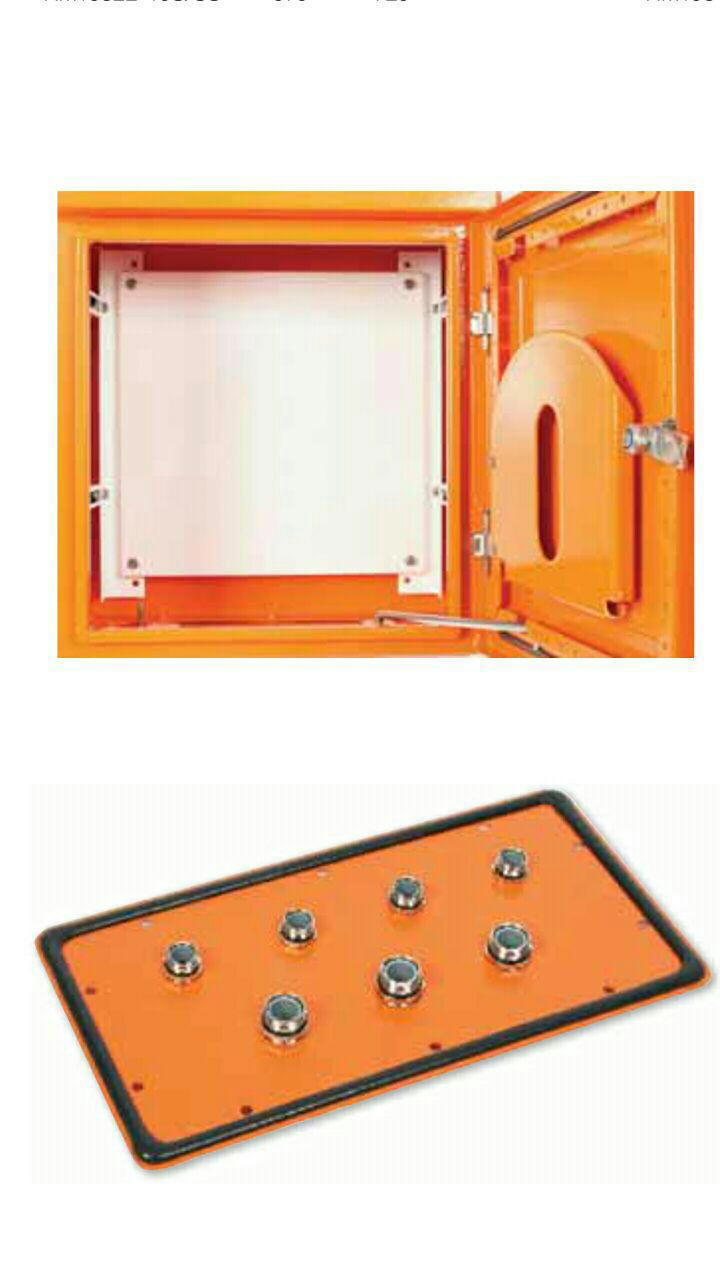

[ Photo, گلند پلیت محلی برای کنترل کابل ها و لوله های خورطومی ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۲۵]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۲۶]

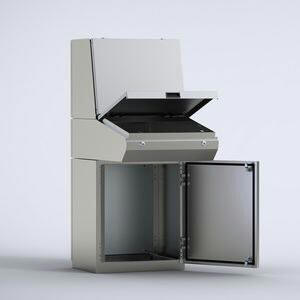

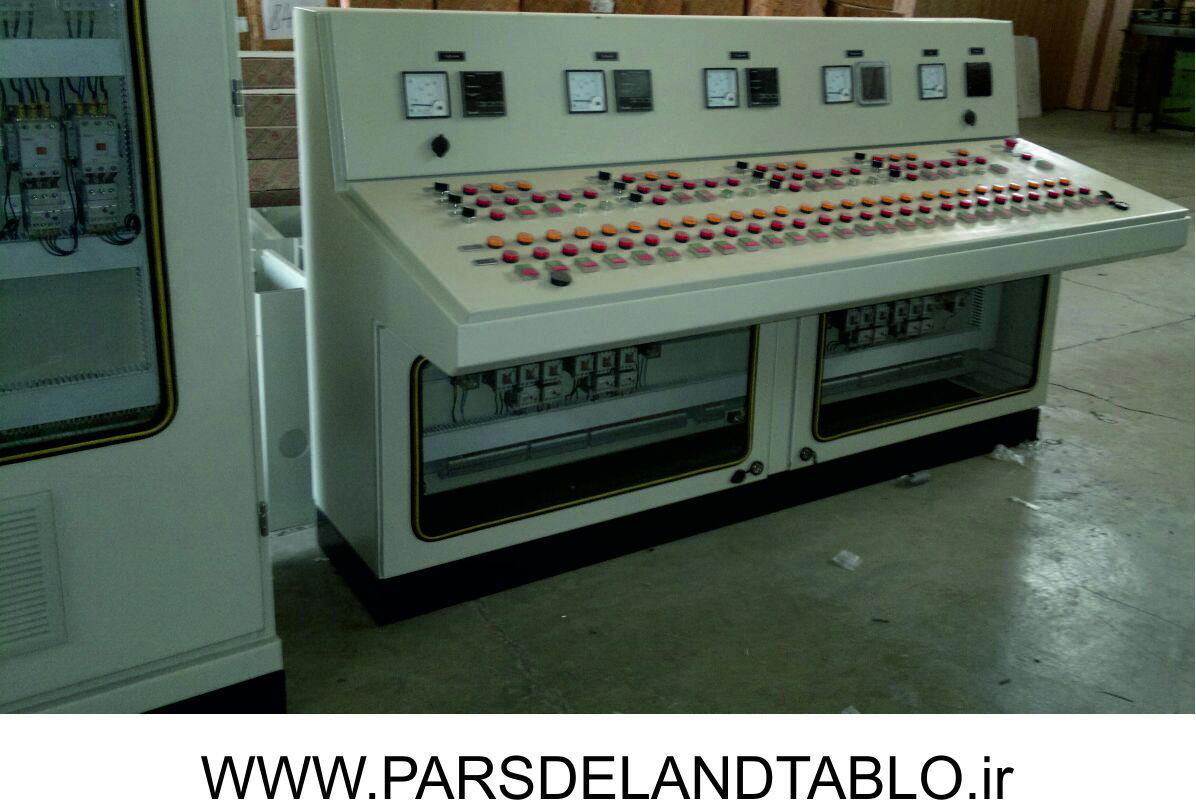

اگر بخواهیم یک تعریف ساده و ابتدای داشته باشیم تابلوی که دارای صفحه کنترلی افقی یا شیب دار و خیلی از مواقع ترکیب هر دو میتوان تابلو پیانویی نامید .

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۲۷]
اما مشکل از اینجا شروع میشود که توقع زیادی از این تابلو ها داریم که باید تمامی تجهیزات اتوماسیون در داخل آن قرار گیرد
و با این پیش فرض شروع به سفارش تابلو میکنیم
- اول اینکه هر ماشین یک تابلو
- این تابلو با تمامی تجهیزات باید جای باشد که کاربر برآن تسلط داشته باشد تاکید میکنم با تمام تجهیزات
- باید شرایط جا نمای درایو ، سافت استارتر ، کنترلر ها ، کنتاکتور های پاور و فرمان ، کلید های حفاظتی و فضای مناسب برای وایرینگ
- در تابلو های که باید جایی برای کیس هم در نظر گرفت مشکلات بیشتر هم میشود

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۲۹]

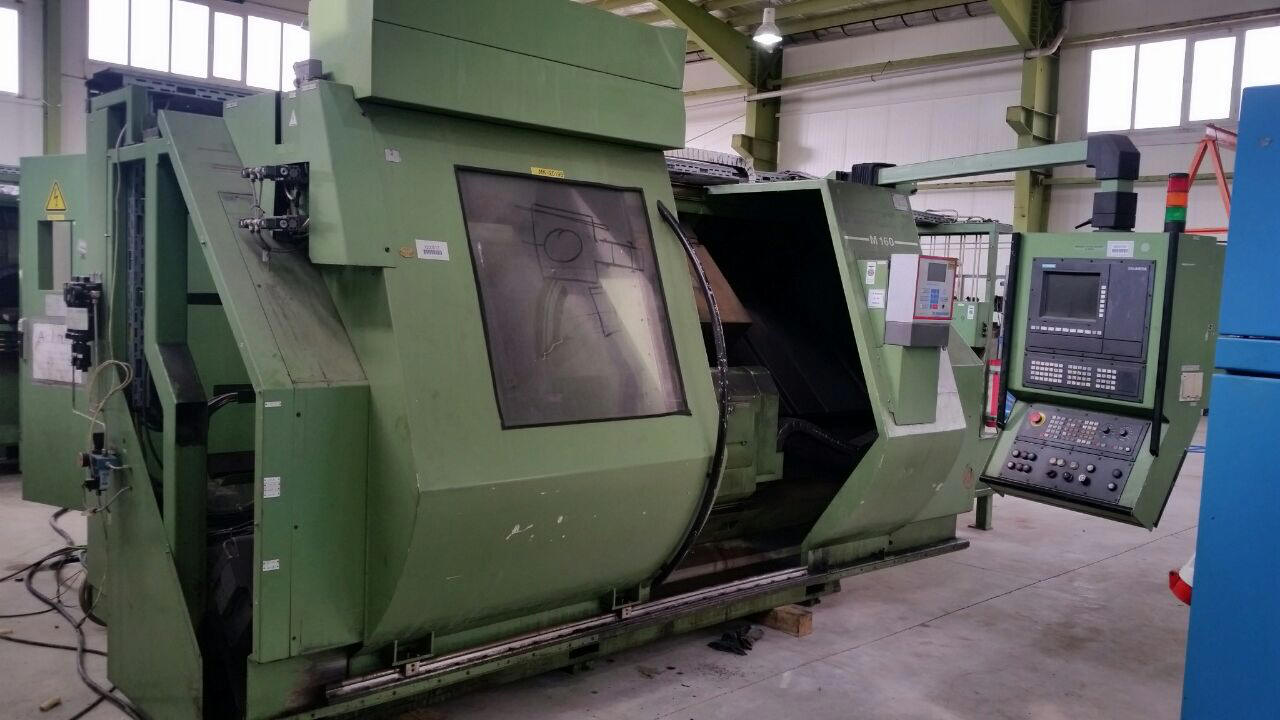

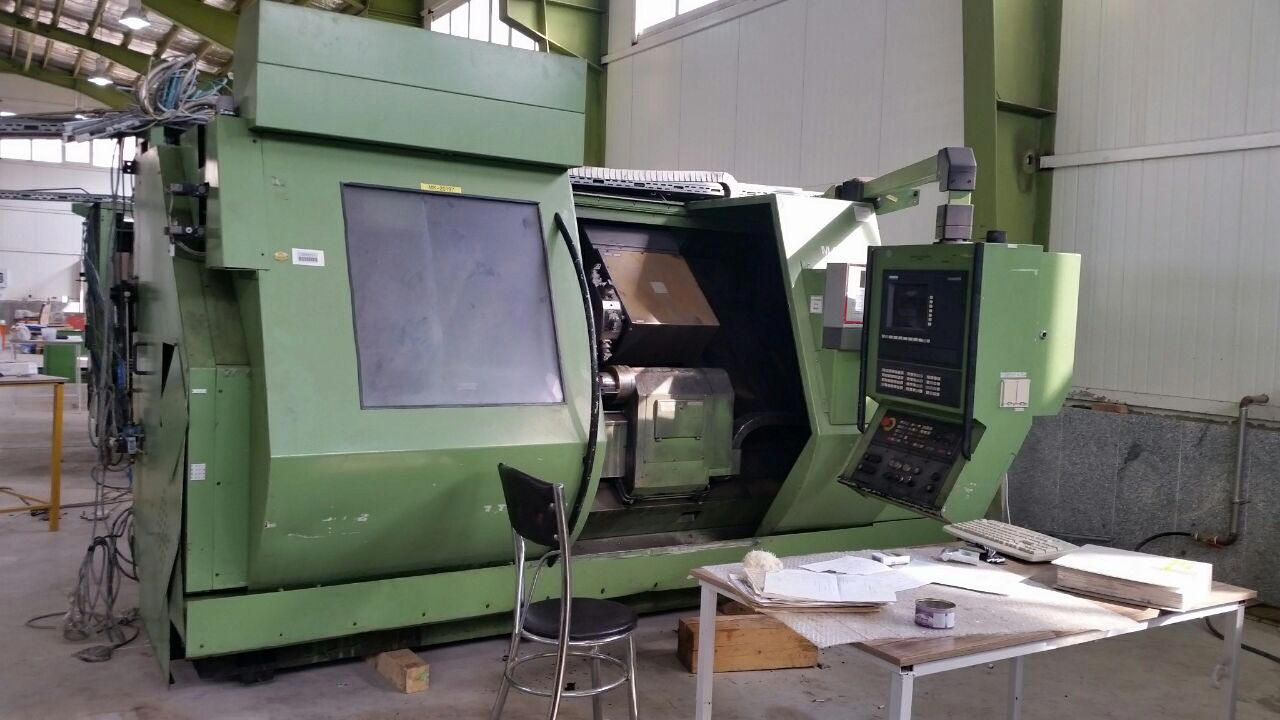

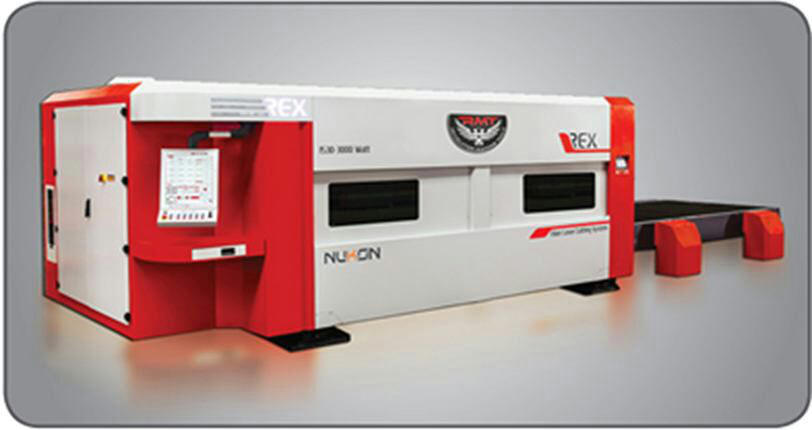

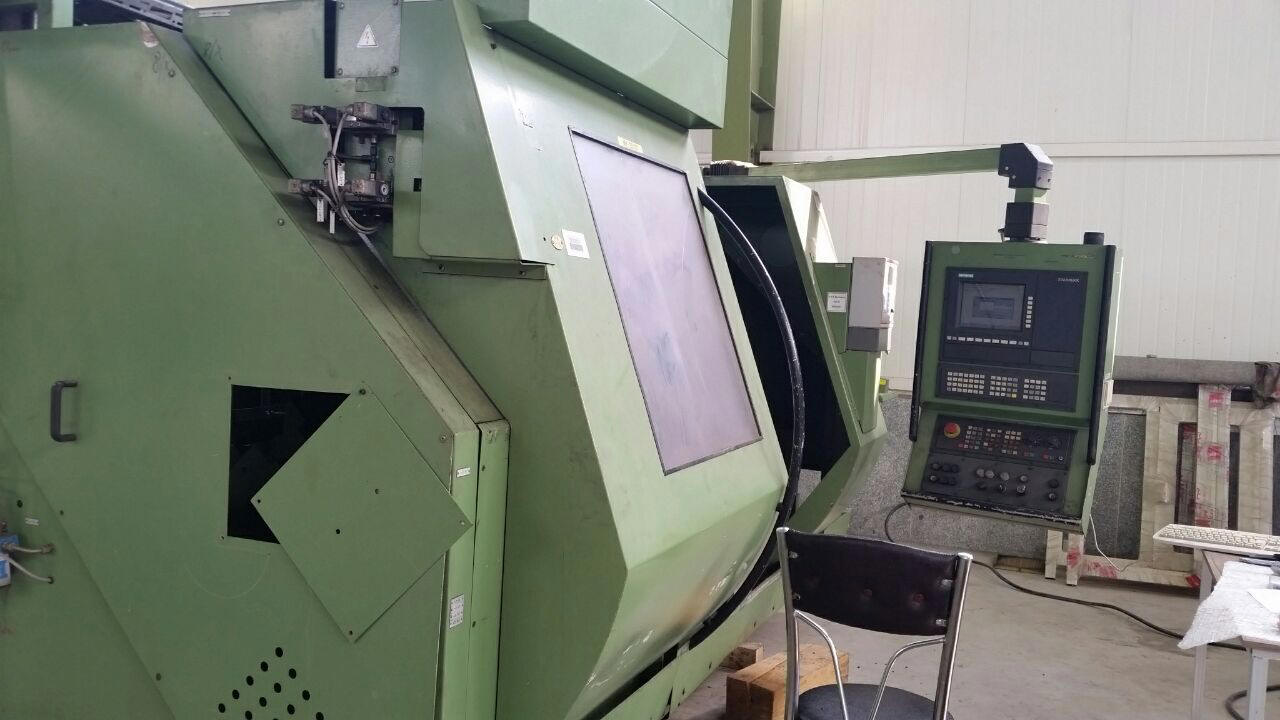

لطفا به چند ماشین زیر توجه بفرمایید

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۳۱]

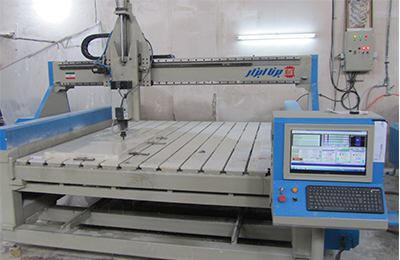

[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۳۱]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۳۴]
در این ماشینها لزومآ نیاز نیست تابلو به صورت پیانویی ساخته شود

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۳۶]

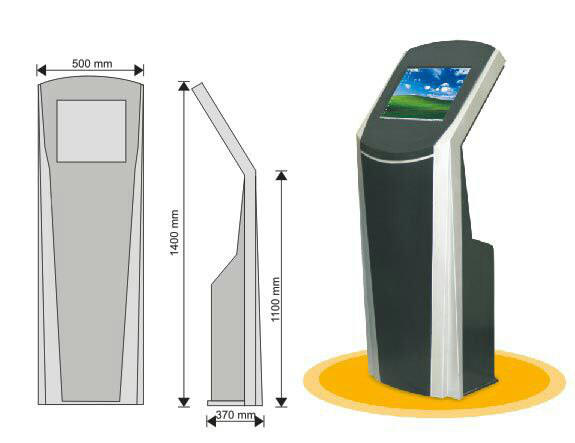

برای سفارش تابلو ی پیانویی چند پیش شرط نیاز است



اگر به صورت نشسته باشد :

- ارتفاع صندلی اپراتور 45 تا 55 سانتی متر
- زیر پای به ارتفاع 4 سانتی متر
صفحه پیشخوان 75 سانتی متر
بالا ترین نقطه ی که شرایط دید پشت تابلو برای اپراتور میتوان در نظر گرفت 110 سانتی متر است

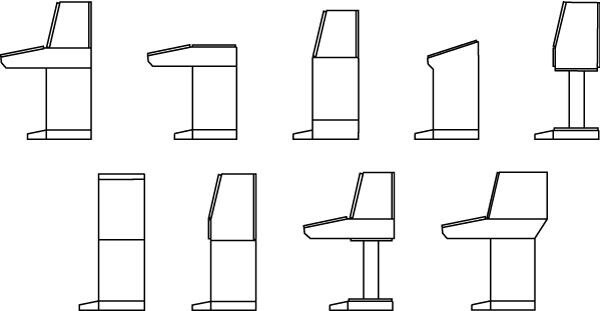

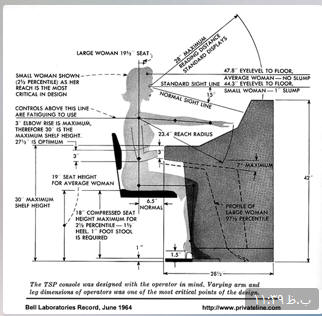

برای کنترل زاویه دید و آشنایی با شرایط دیگر به تصویر زیر توجه بفرمایید.

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۳۹]
[ GIF ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۴۳]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۴۵]
اگر داخل تابلو تجهیزاتی همچون سافت استارتر ، اینورتر ، کنترلر ، و تجهیزات حجیم و حساس وجود دارد باید تابلو از قرار گرفتن در مکانهای پر حرکت و بر روی پل دستگاه و مکانهای دارای لرزش جلوگیری شود

و با دو جزء ی کردن پاور و لوازم کنترل از قسمت اپراتوری به چند قابلیت میرسیم

1- بالا بردن طول عمر ماشین و تجهیزات الکتریکی
2- جلو گیری از مزاحمت برای اپراتور
3- کم شدن تعمیر و نگهداری
4- با لا بردن ایمنی تابلو و ماشین ( در خیلی از ماشین آلات مثل cncچوب با دور کردن تابلو از محل گرد و غبار از مشکلات آتی میتوان جلو گیری کرد

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۴۷]
[ Photo, 10 دقیقه تا آتش سوزی ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۴۹]
در واقع سایز تابلوهای پیانویی به اندازه تسلط کاربر بر ماشین و دارا بودن محلی برای استفاده از شستی ها راه انداز و قطع کننده و محلی برای قرار دادن مووس و کیبورد و مانیتورینگ است و لوازم دیگر که اپراتور به ان نیاز ندارد باید در مکانی دیگر نصب شود .
به این چند نمونه توجه بفرمایید

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۵۱]
[ Photo, مواردی که تا اینجا در مورد آنها صحبت میکردیم و به سبکهای مختلف ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۵۳]
[In reply to اکبر هاشمی]
ولی میتوان جور دیگه هم فکر کرد
هم خرابی کمتر داره
هم نیاز نیست تابلو را کوچک ساخت

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۵۷]

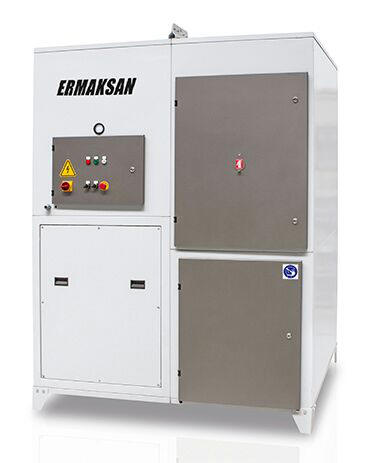

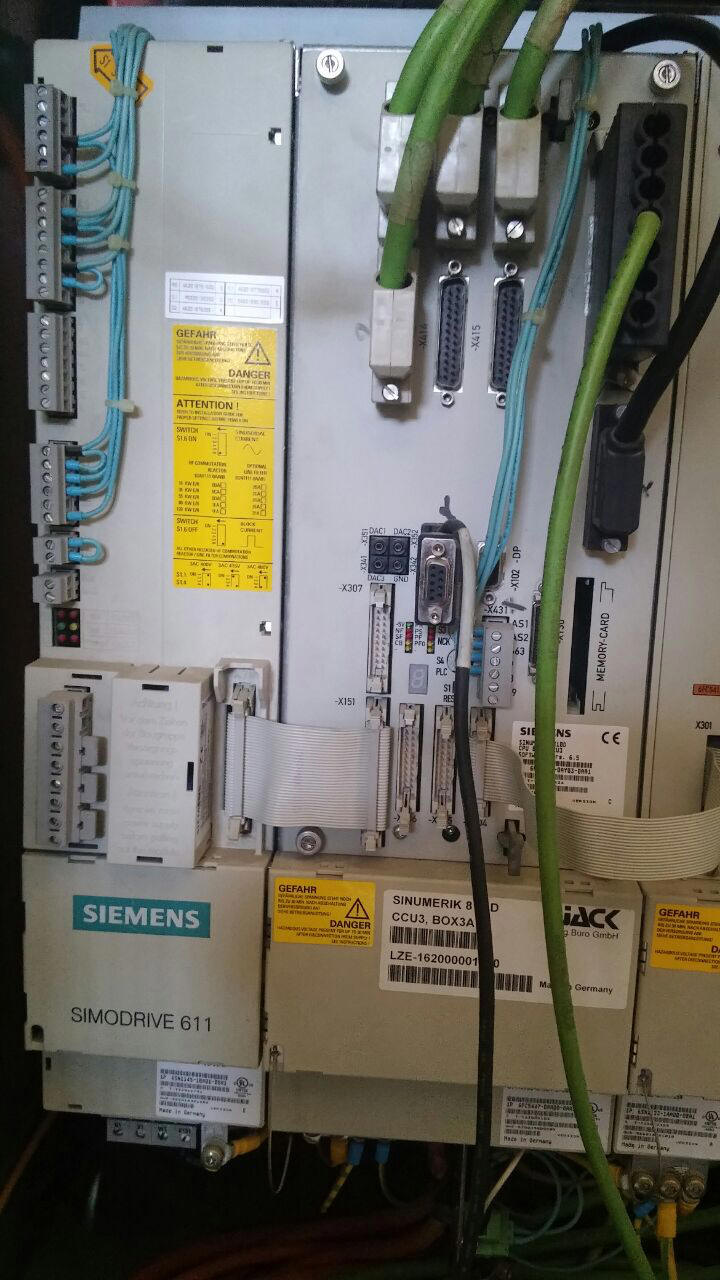

[ Photo, باکس های فیلتر و الکتریکال ماشین فوق ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۵۷]
[ Photo ]

اکبر هاشمی, [۱۰.۰۲.۱۶ ۲۳:۵۹]
[ Photo ]

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۰۰]

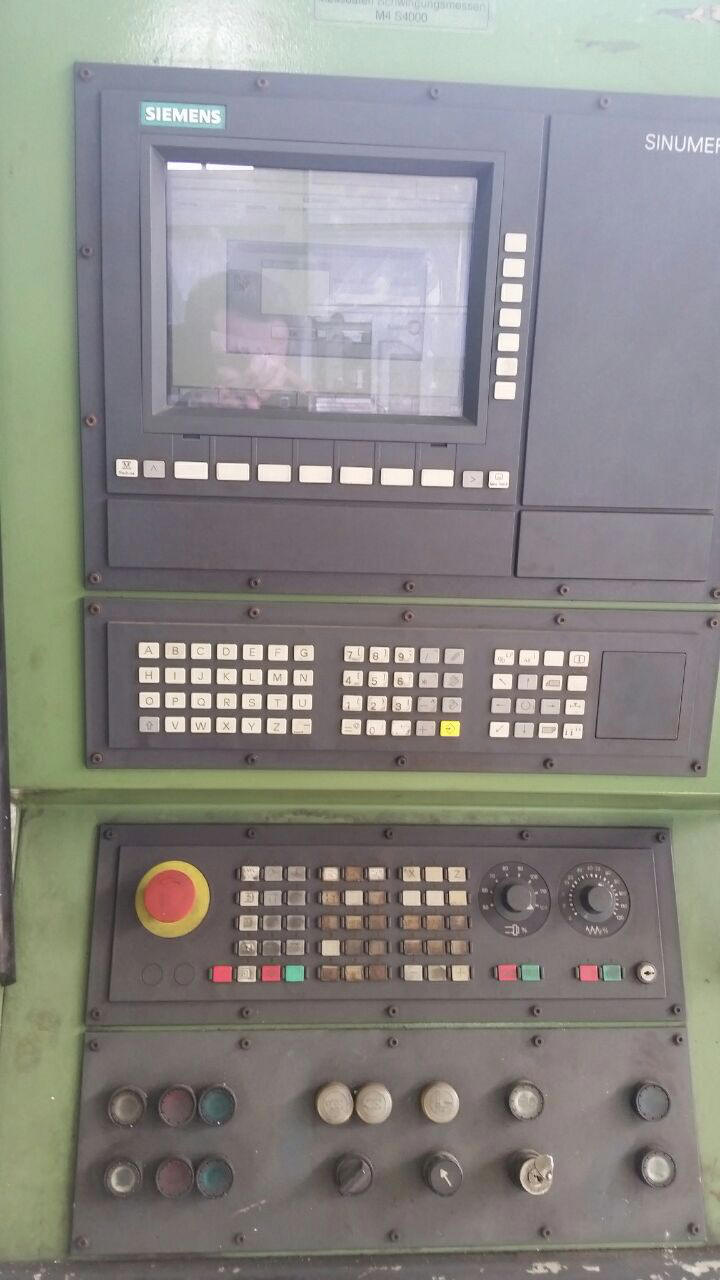

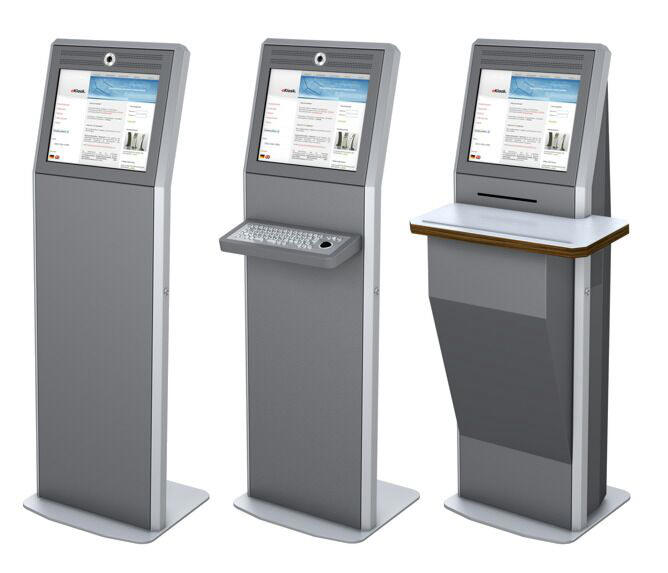

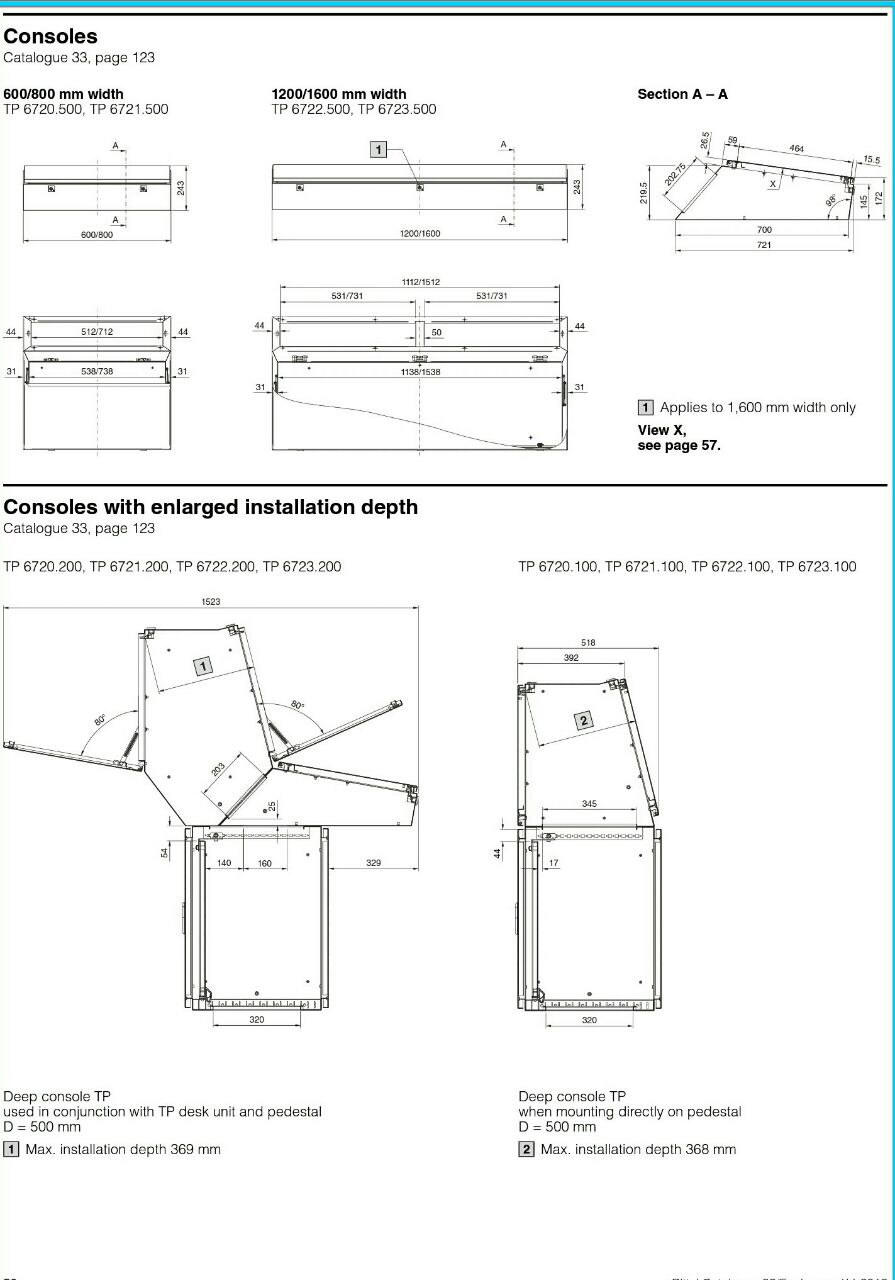

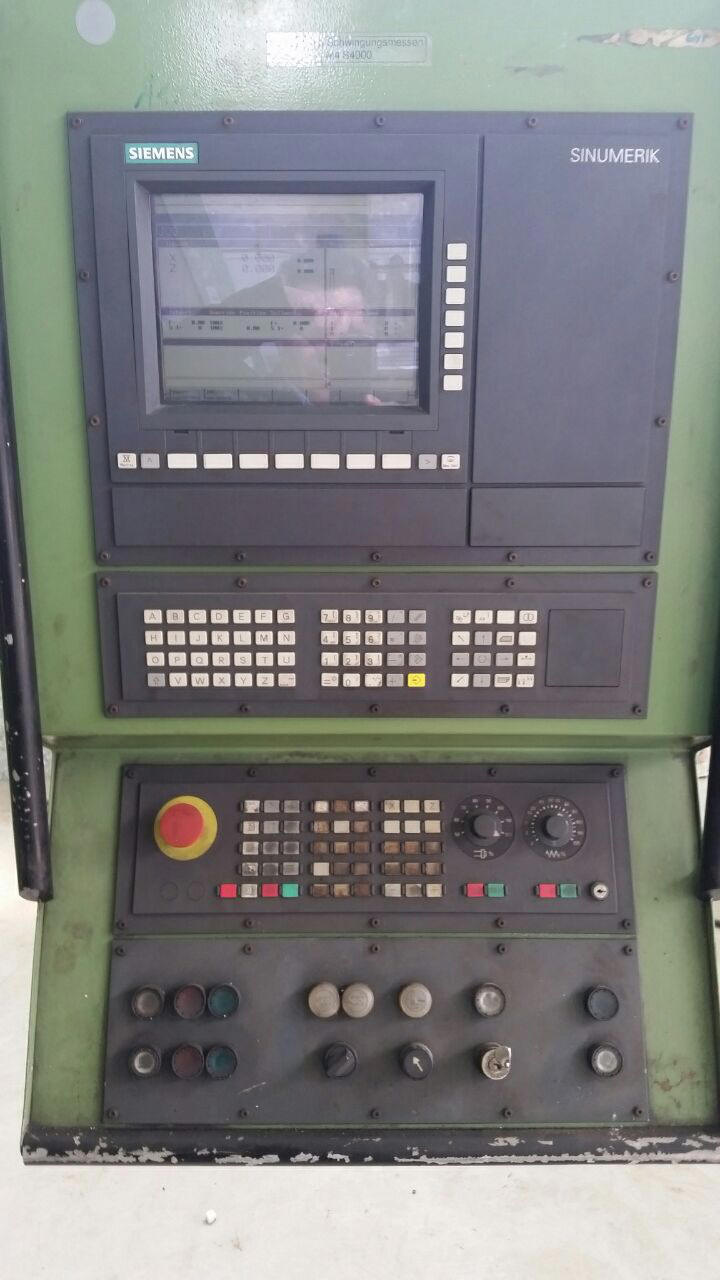

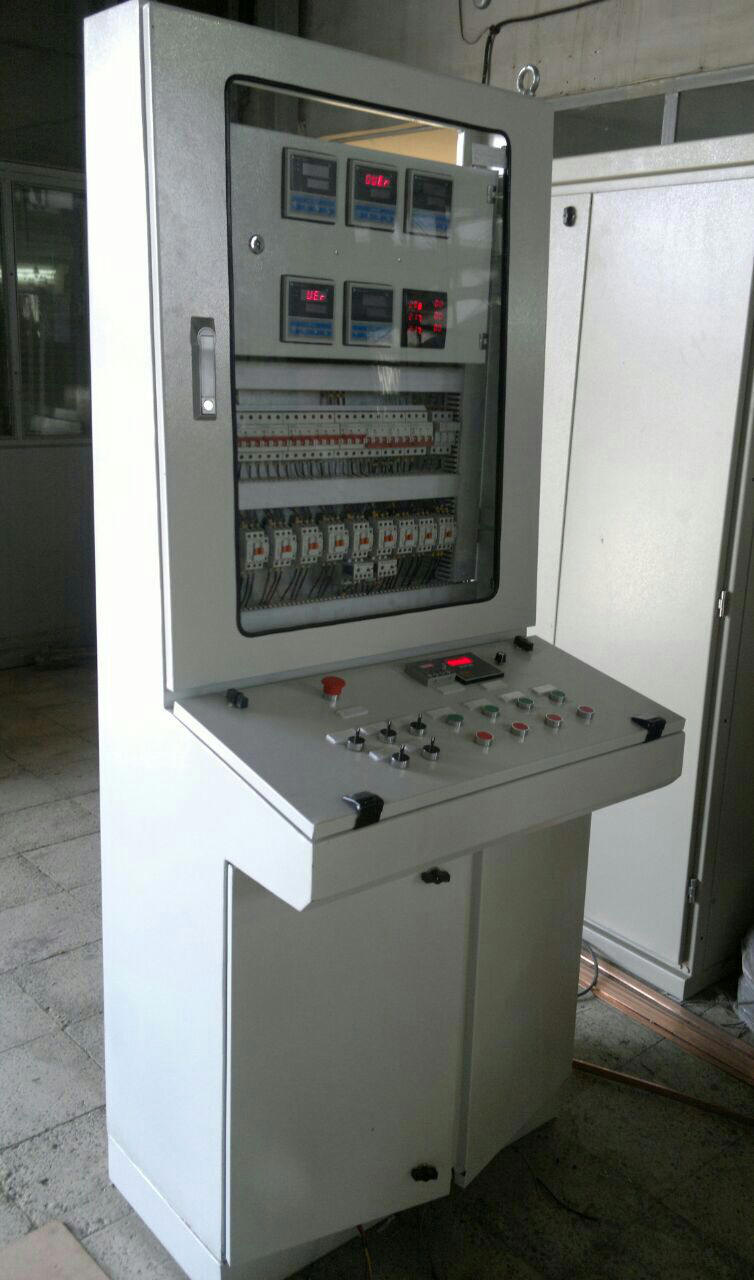

[ Photo, چند نمونه تابلو اپراتوری و کنسولها ]

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۰۰]
[ Photo ]

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۱۲]

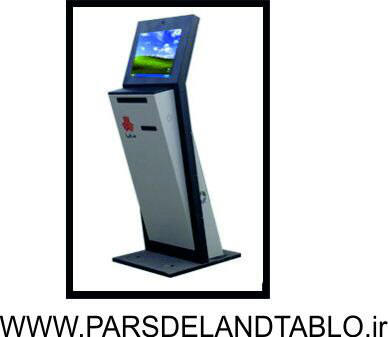

[ Photo, نمونه تابلو ایستاده برای ]

Mohammad Yousefi, [۱۱.۰۲.۱۶ ۰۰:۱۸]
ممنون جناب مهندس هاشمی

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۱۹]

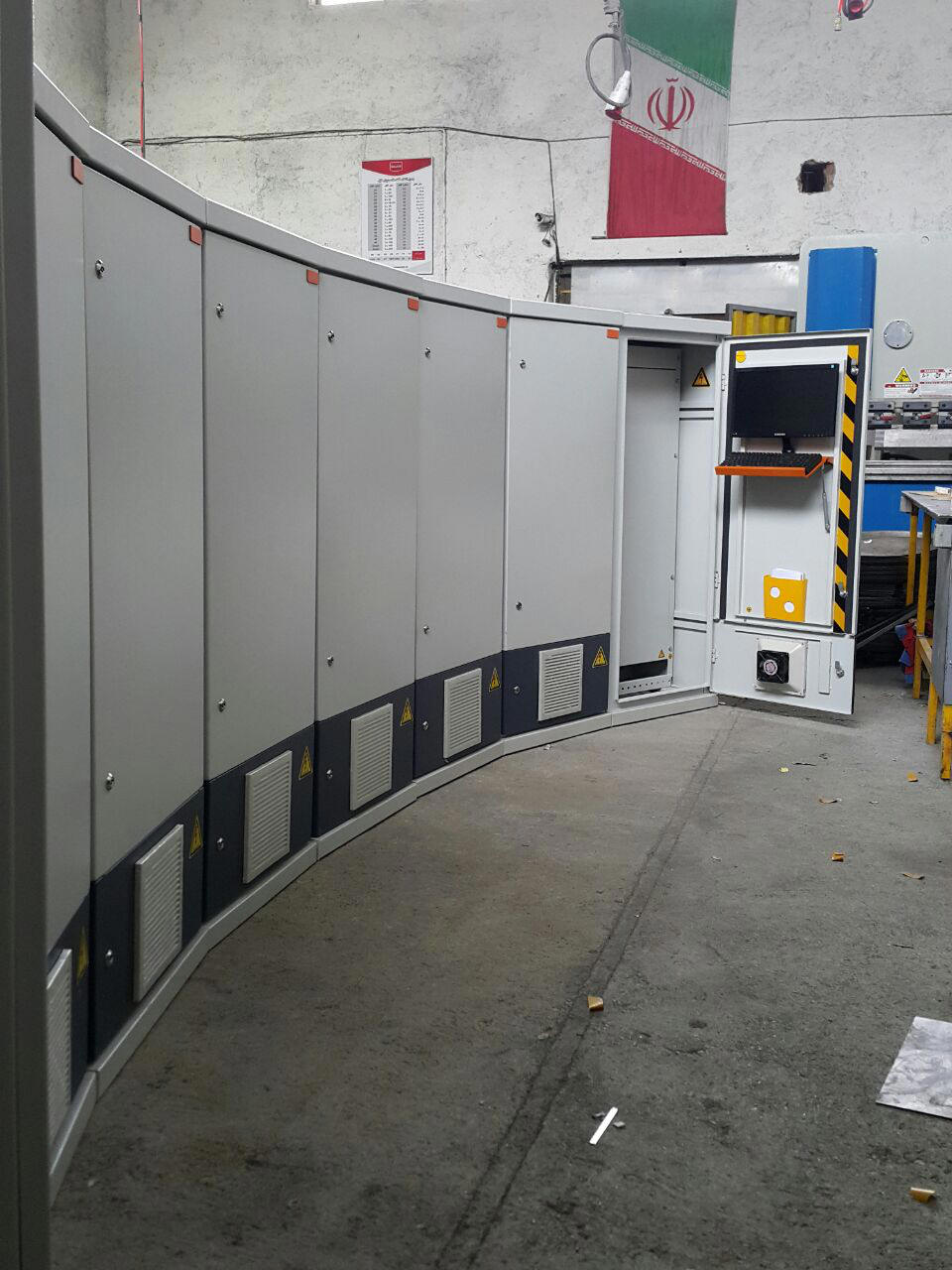

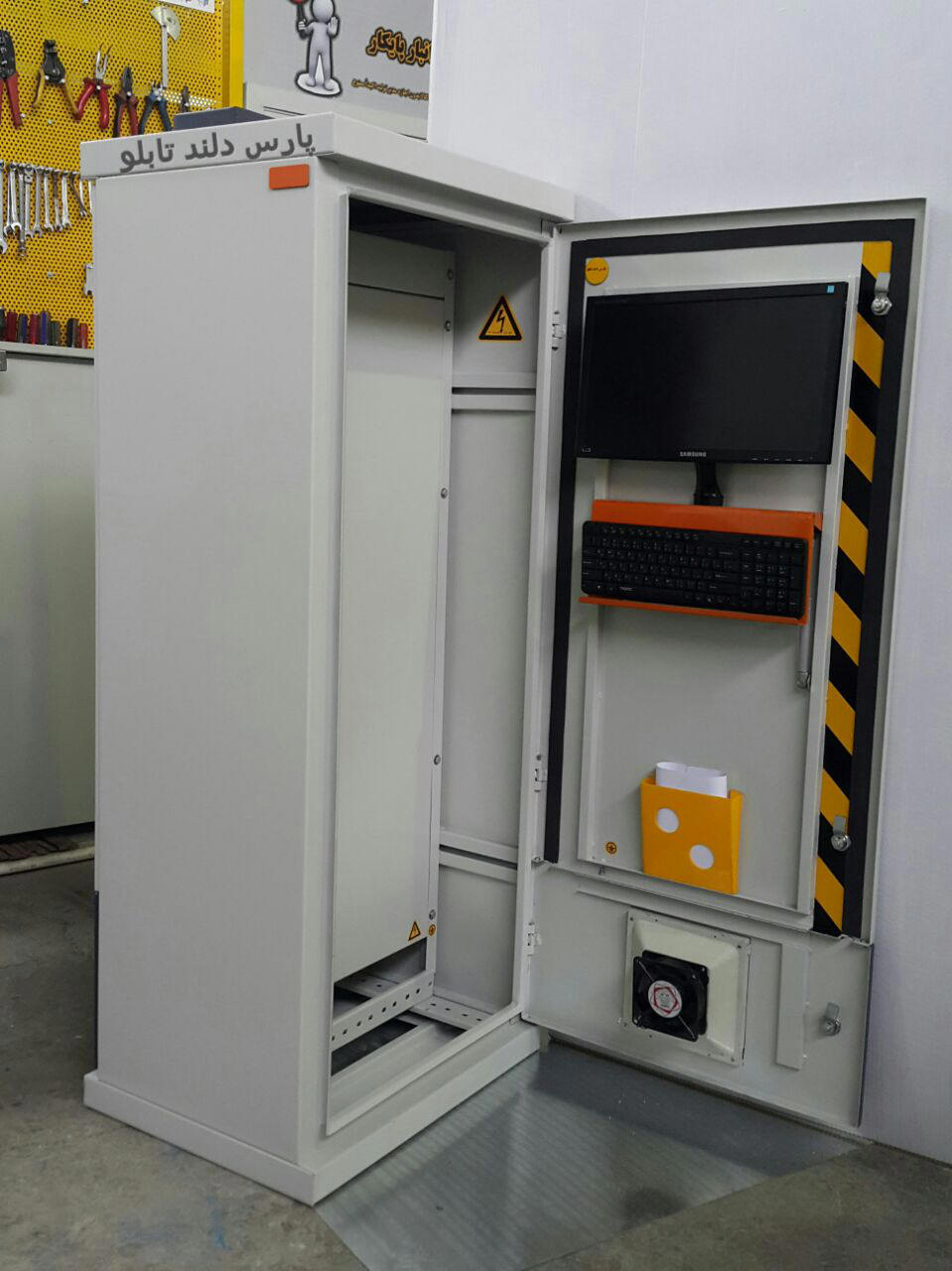

تابلو ایستاده به همراه تابلو اپراتوری میتونه کمک بزرگی برای یک ماشین ابزار باشه و خیلی از تعمیرات کاسته شده
و دیگر نگرانی برای کوچکی محل مونتاژ نیست

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۱۹]
[In reply to اکبر هاشمی]
مانیتور و کیبورد برای کنترل و نمایش عملیات در زمان تعمیرات

Ali Tahmasvand, [۱۱.۰۲.۱۶ ۰۰:۱۹]
[In reply to اکبر هاشمی]
مهندس این تابلوها رو کجا میشه سفارش داد وحدود قیمت

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۲۰]
[In reply to Ali Tahmasvand]
برای آشنای با نقشه و مطالب دیگر در این حوضه میتوانید به کانال تلگرامی ما مراجعه بفرمایید.
https://telegram.me/joinchat/Albn6zyR0V5WIEqd_xDWBA

Ali Tahmasvand, [۱۱.۰۲.۱۶ ۰۰:۲۱]
[In reply to اکبر هاشمی]
مرسی

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۲۴]
[Forwarded from صنعت تابلو برق]
[ Photo, https://telegram.me/joinchat/Albn6zyR0V5WIEqd_xDWBA ]

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۳۳]
[In reply to Ali Tahmasvand]
حدود 450 تومان

Ali Tahmasvand, [۱۱.۰۲.۱۶ ۰۰:۳۳]
مرسی

اکبر هاشمی, [۱۱.۰۲.۱۶ ۰۰:۳۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۰]
مهندس جان از توضیحات بسیار مفیدتان ممنون و سپاسگذار هستیم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۲]
جناب مهندس هاشمی علاوه بر تخصص بسیار زیاد در مورد تابلو برق بصورت علمی ، در عمل نیز تابلوهایی با استاندارد بسیار بالا و قیمت بسیار مناسب می سازند.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۴]
ایشان با ایجاد گروه تلگرامی دلند مباحث سنگینی را در خصوص تابلو برق راه اندازی کرده اند و اساتید این فن در گروه ایشان به ابراز نظر تخصصی در جوانب مختلف تابلو پرداخته اند .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۵]
برای ایشان آرزوی موفقیت بالایی را آرزومندم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۶]

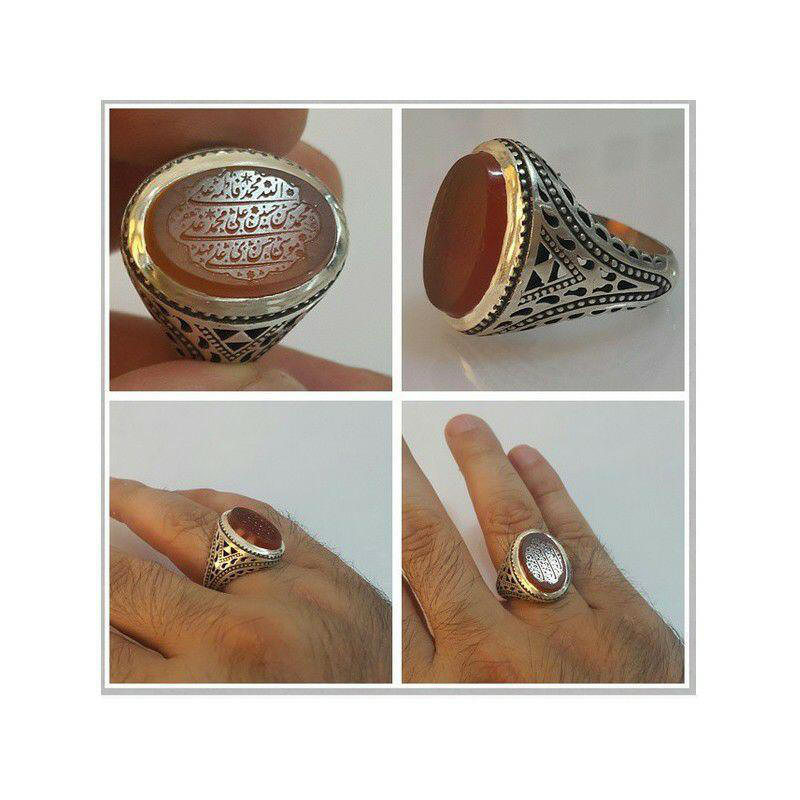

دوستان قرار ما بر ستگاههای سی ان سی حک انگشتر بود.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۷]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۵:۵۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۰۴]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۰۵]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۰۷]

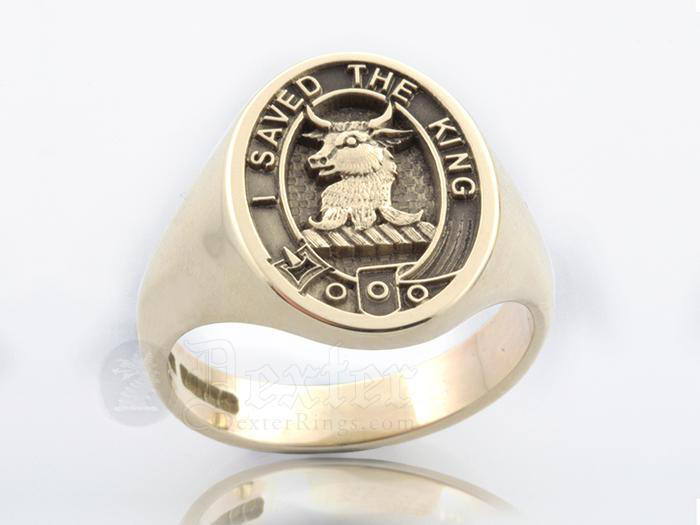

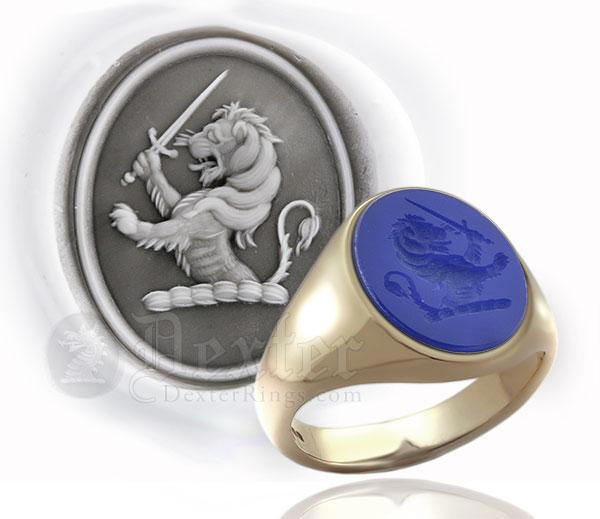

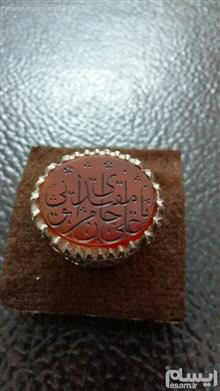

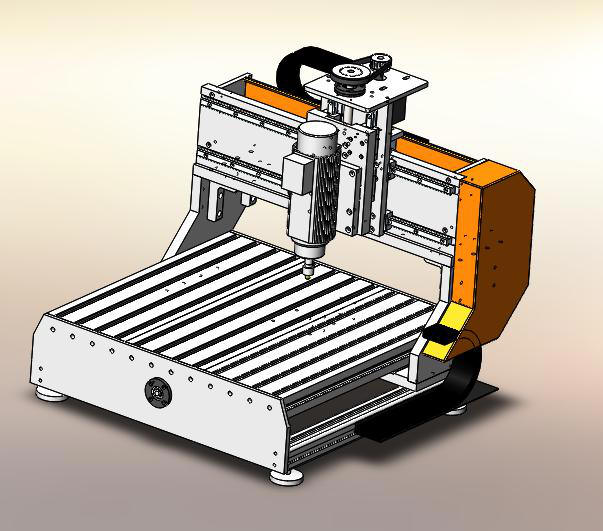

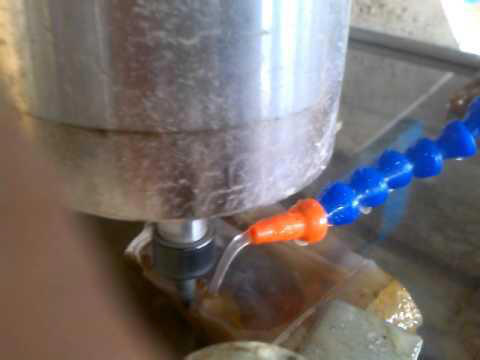

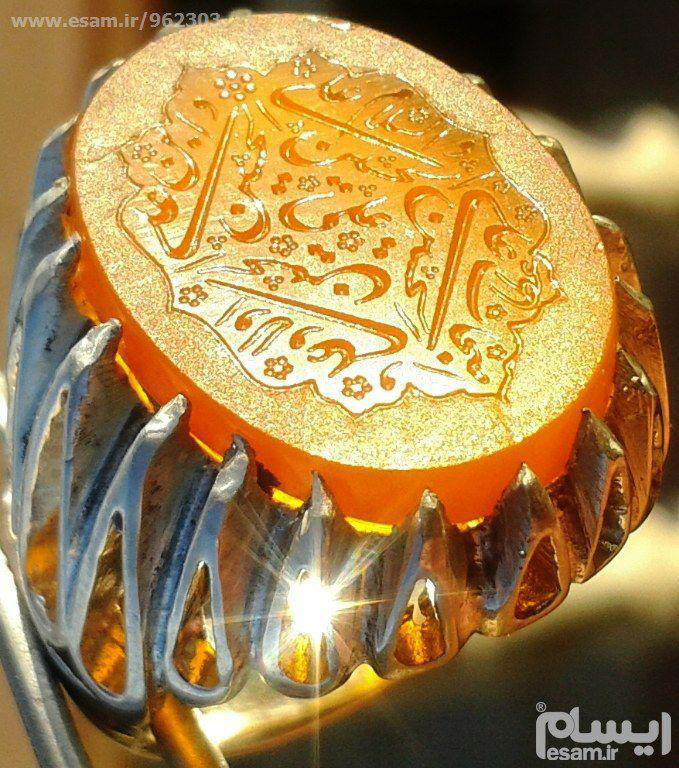

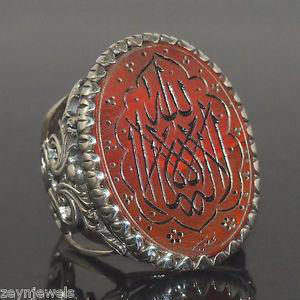

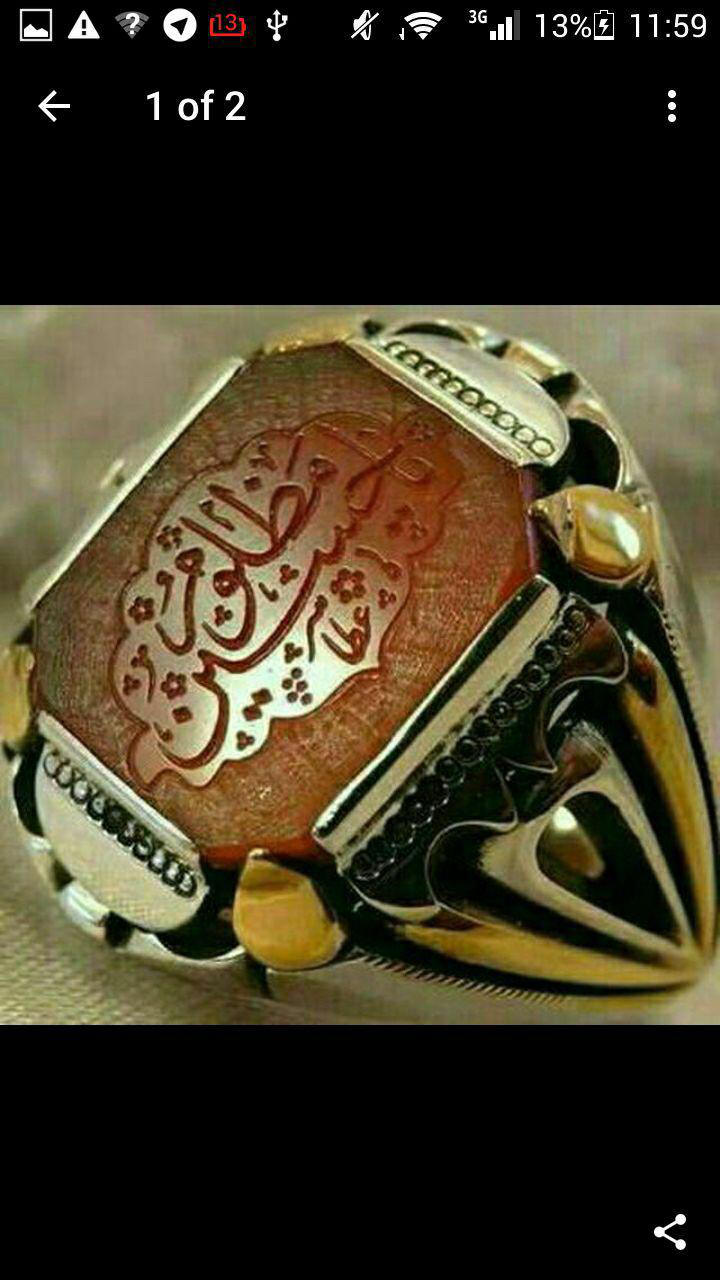

دستگاه سی ان سی حک نگین انگشتر یک مدل سی ان سی سه محور کوچک با ابعاد حدود 10 سانتیمتر در 10 سانتیمر است که مشابه سی ان سی های سنگ کار می کند.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۰۹]
این دستگاه به دلیل عملیات حک روی سنگ و تراش و برادا برداری باید بگونه ای باشد که لرزش در حداقل قرار گیرد.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۰]
از سوی دیگر توصیه می شود که برای تهیه چنین دستگاهی اگر سایز 30 سانت در 40 سانت را در نظر بگیرید، علاوه بر کار نگین می توانید دامنه کارهای دیگری را نیز در بر داشته باشید

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۱]

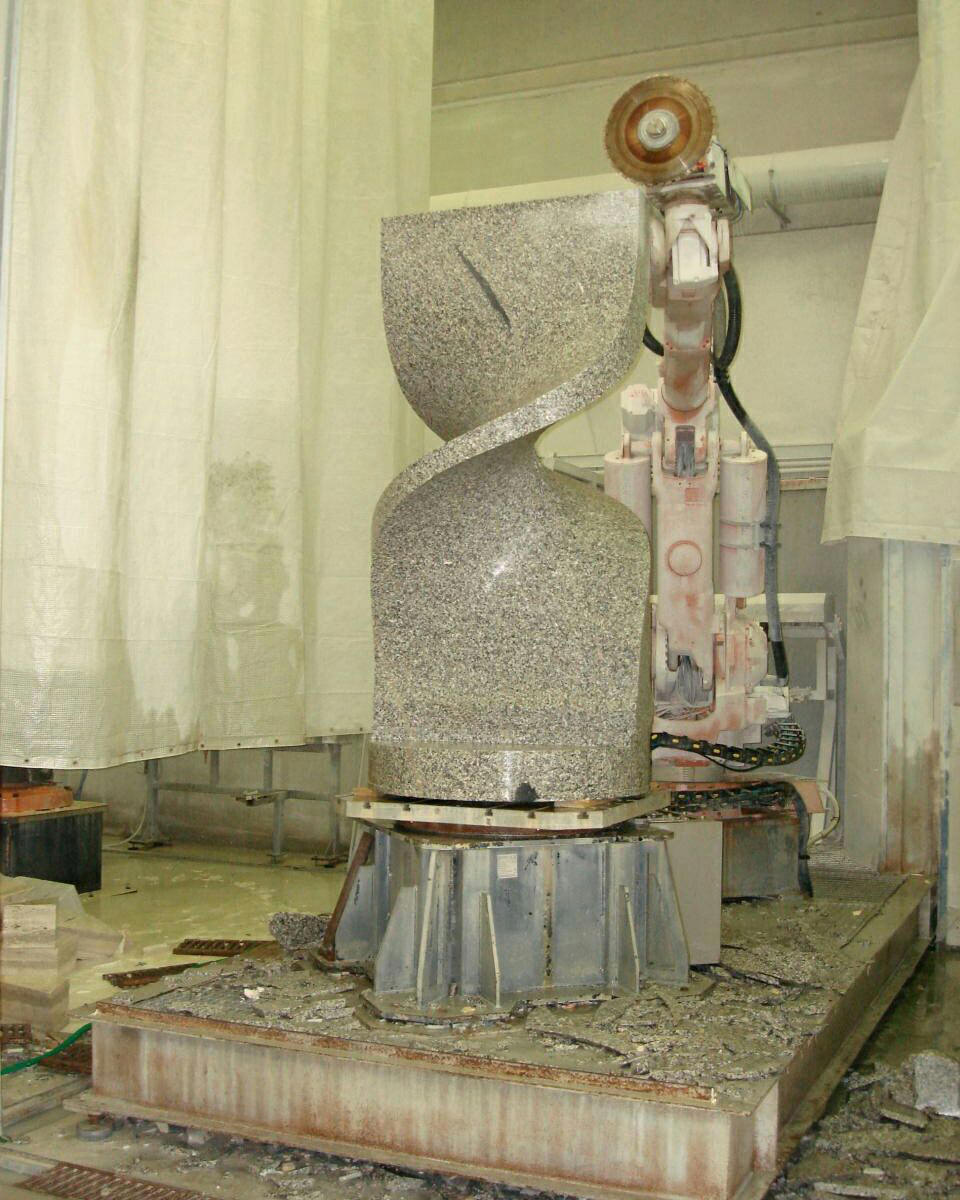

در خصوص سی ان سی های سنگ مطالب بسیار زیادی قبلا گفته شده که احساس می کنم تکرار مکررات باشد با این حال دوستان در این خصوص هر سوالی دارند بپرسند .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۳]
یکی از جنبه های سی ان سی نرم افزارهای CAM می باشند. این نرم افزارها که برای تبدیل فایل طراحی CAD به فایل ماشینکاری CAM مورد استفاده قرار می گیرند بسیار فراوان و متنوع می باشند.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۵]
در دستگاه حک نگین از نرم افزار آرت کم استفاده فراوانی می شود. این نرم افزار بسیار قدرتمند در اکثر دستگاههای سی ان سی روتر کاربرد دارد به همین دلیل بعنوان اولین بحث سی ان سی نگین انگشتر به قسمت CAM آن یعنی توضیح آرت کم می پردازیم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۵]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۵]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۵]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۷]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۷]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۷]

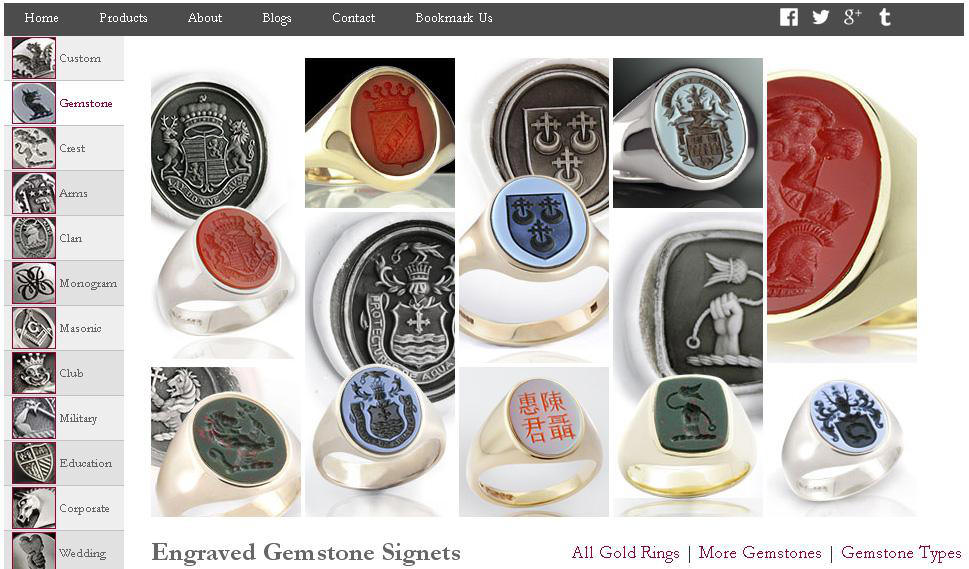

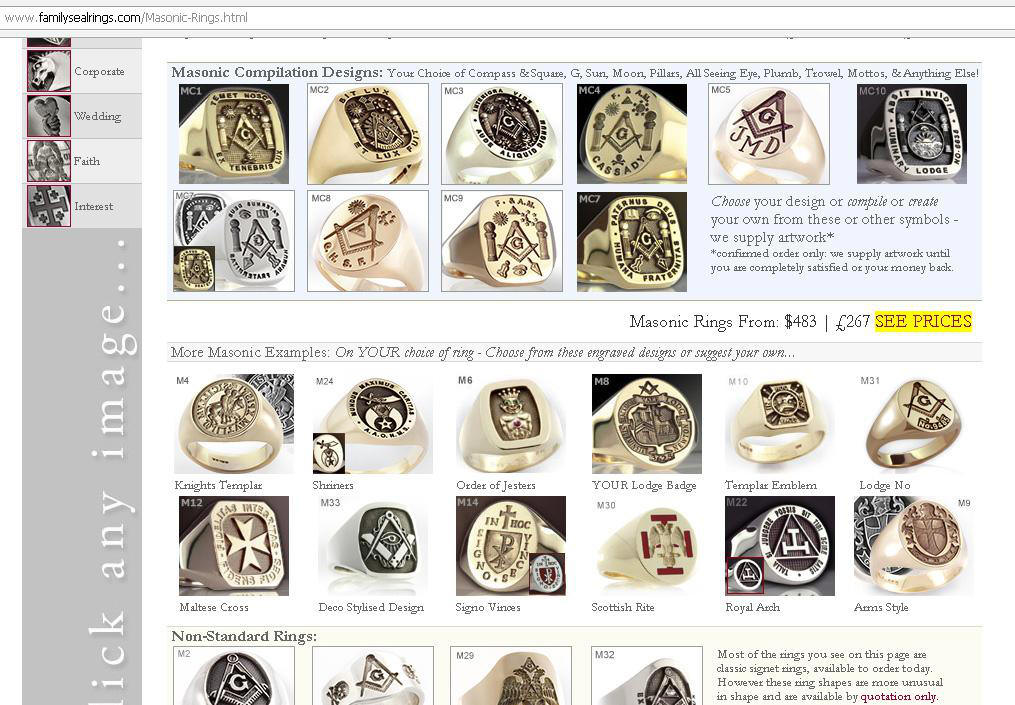

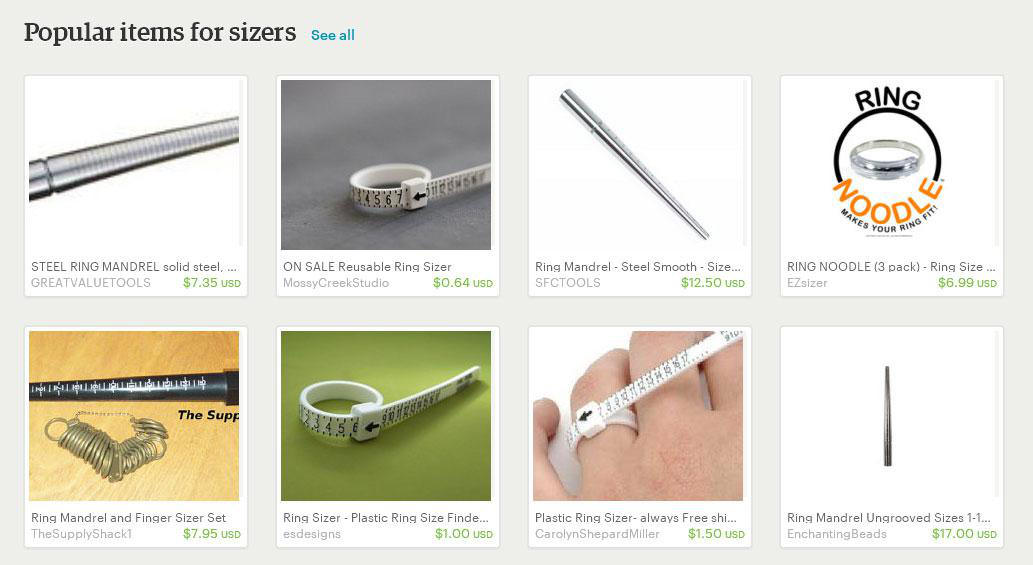

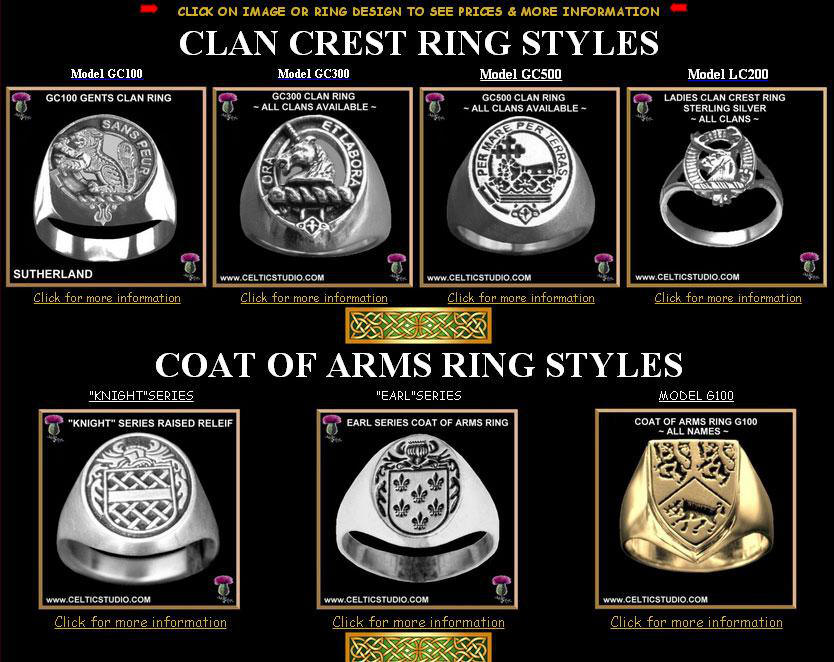

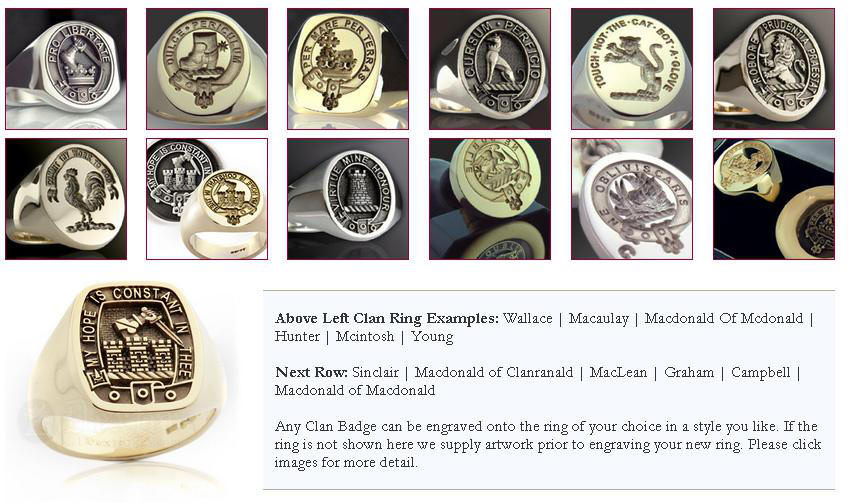

http://www.familysealrings.com/Gemstone.html

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۱۹]

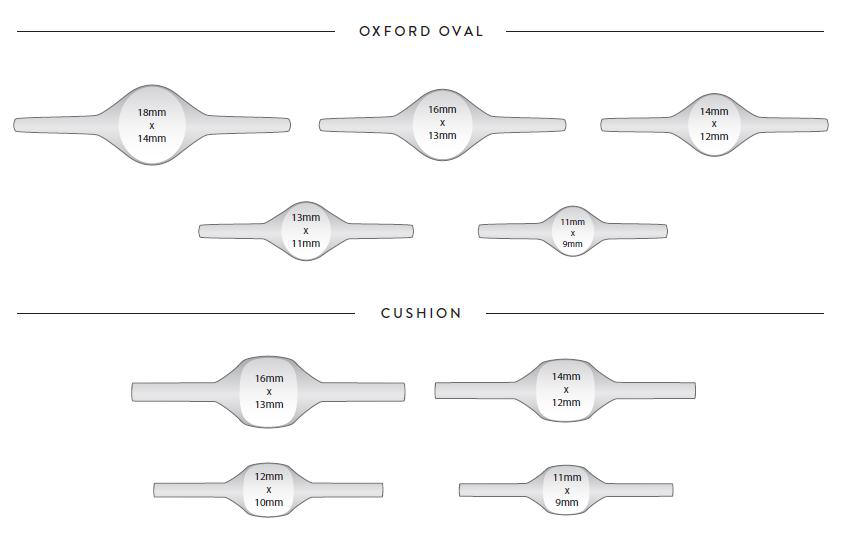

[ File : FaceSizesWeb.pdf ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۱]

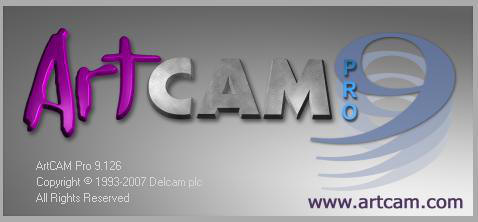

در اینجا نرم افزار آرت کم پرو 9 را توضیح می دهم به دلیل تسلط نسبی که روی آن دارم و سپس آرت کم 2011 را و تغییراتی که نسبت به 9 داده شده و مورد استفاده می باشد.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۶]
در اینجا یک مثال را از ابتدا تا مرحله Gcode نویسی می رویم . در حواشی این مثال می توانید کارهای متنوعی را انجام دهید . البته اگر شما با آرت کم آشنایی دارید می توانید از این بخش گذر نمایید.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۷]

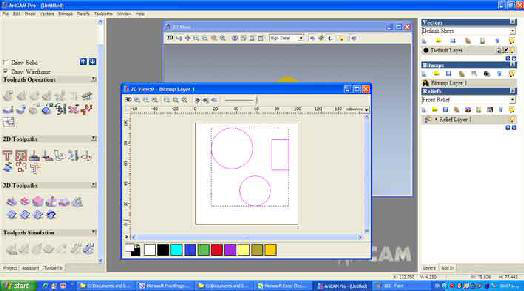

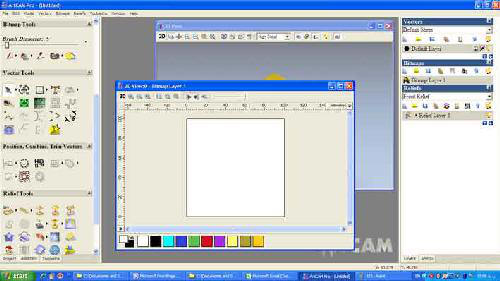

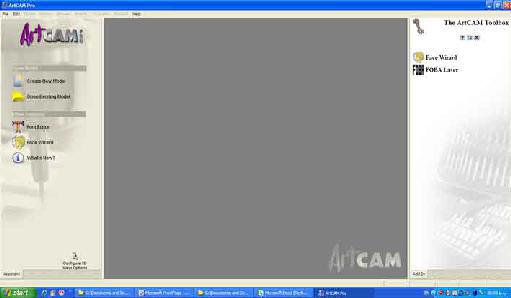

در ابتدا آرت کم را باز نمایید ( شکل زیر ) - در سمت راست دو عبارت Create New Model برای ساخت یک مدل جدید و Open Existing Model برای باز کردن مدل های موجود دیده می شود . شما در حالت دوم می توانید انواع عکس و طرح ها با تنوع زیاد bmp jpg pcx gif tif و ... را باز نمایید همچنین می توانید فایل های DXF و DWG که مربوط به طرحهای برداری می سود را باز نمایید . شما بر روی حالت اول ( Create New Model ) کلیک نمایید .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۷]

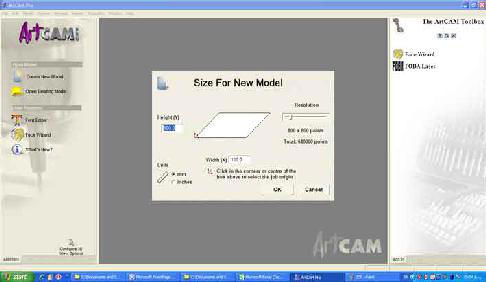

صفحه ای که باز می شود سایز قطعه کار و مکان صفر دستگاه را می پرسد. X و Y را وارد نمایید و با کلیک کردن موس بر روی گوشه های مختلف مربع سفید نمایش داده شده ، می توانید صقر دستگاه را مشخص نمایید . محور مختصات قرمز رنگ کوچک گوشه صفحه با اینکار جابجا می شود . OK را کلیک نمایید .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۷]
دو صفحه در برابر شما قرار می گیرد . یکی از آنها که صفحه سفید دارد محیط کار دو بعدی و صفحه دیگری که رنگ طلایی دارد محیط کار سه بعدی آرت کم می باشد. فعالیت شما در محیط دو بعدی انجام می شود و در فضای سه بعدی ماحصل را می توانید ببینید . منوی سمت راست شما هم عوض شده است . این منو 8 بخش دارد که ما 3 بخش مهم آنرا در اینجا توضیح می دهیم .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۸]
بخش اول Bitmap Tools است . در این بخش می توانید نقاشی کنید و به نقاشی هایتان بعد دهید . برای اینکار قلم را انتخاب نمایید و قطر قلم را که پنج می باشد را می توانید بزرگ کنید . یکی از رنگهای زیر صفحه را انتخاب نمایید و شروع به نقاشی کنید . وقتی کارتان تمام شد بر روی رنگی که انتخاب کرده اید دو بار کلیک کنید صفحه ای باز می شود و روش بعد دادن را از شما می پرسد . وقتی دایره ، مثلث و یا خط صاف را انتخاب کردید آنرا ADD کنید سپس Apply نماید و بعد Close نمایید . محیط کار سه بعدی را ببینید و از شکل سه بعدی طراحی شده لذت ببرید .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۹]
روش دیگر طراحی سه بعدی ، استفاده از بردارها می باشد . در منوی سمت چپ ، قسمت Vector Tools را مشاهده کنید . بر روی مربع کلید نمایید و آنرا انتخاب نمایید ، منو عوض می شود . با موس در محیط کار دو بعدی چند مربع بکشید بعد از اینکار Create را بزنید و سپس Close نمایید . بر روی یکی از مربع ها دوبار کلیک نمایید مجدد صفحه سه بعدی سازی آشکار می شود و شما می توانید به مربع بعد دهید . برای کشیدن سایر اشکال بجز مربع ، بر روی فلش کوچک کنار مربع کلیک نمایید بقیه اشکال قابل رسم دیده می شوند .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۹]
روش دیگر طراحی سه بعدی استفاده از منوی Relief Tools در منوی سمت چپ می باشد . شما با کلیک کردن بر روی اولین آیکون می توانید از طرح های آماده و سه بعدی نرم افزار آرت کم استفاده کنید . انواع طرح های سه بعدی از جیوانات ، گل و بوته و ... در آنجا موجود است . به آنجا بروید و لذت ببرید.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۲۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۶:۳۰]
تا اینجا شما فقط طراحی کرده اید و اکنون باید این طرح را Gcode کرده و قابل فهم برای CNC ها نمایید . در ادامه مثال خود ، حالت دومی را که توضیج دادیم یعنی طراحی بوسیله بردار را دنبال می کنیم . در حالت بردار ، طرحی شامل دایره ، مستطیل و یا هر چیز دیگری که دوست دارید بکشید . بعد از انجام اینکار یکی از آنها را انتخاب نمایید . در منوی سمت چپ قسمت پایین عبارت Toolpaths را می بینید . بر روی آن کلیک نمایید . اگر قصد کار دو بعدی دارید از قسمت 2D Toolpaths یکی از حالتها را انتخاب نمایید و اگر قصد کار سه بعدی دارید از قسمت 3D Toolpaths یکی از حالتها را انتخاب نمایید .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۲]

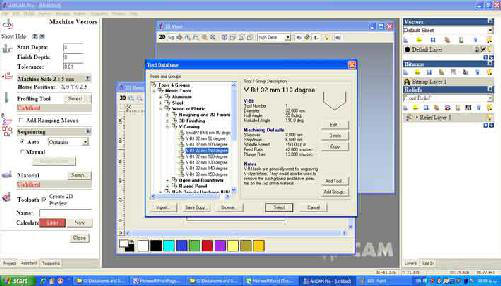

اصول همه آنها یکی است ، تمامی آنها انتخاب نوع ابزار را می خواهند همچنین میزان پیشروی ، ضخامت قطعه کار و ... در حالتی که انتخاب کرده اید چند کلمه قرمز رنگ می بینید . قرمز بودن این کلمات یعنی تعریف نشده ، باید داخل آن قسمتها شوید و مجهول را معلوم کنید . مثلا در زیر Profiling Tool عبارت قرمز Undefined دیده می شود بر روی کلید Selected ... کلیک نمایید منوی ابزار باز می شود یکی را انتخاب نمایید و Select نمایید . عبارت قرمز از بین رفته است و جای آن مدل ابزار انتخابی نوشته شده است . همه قرمزها را معلوم تمایید و در انتها کلید NOW در پایین منو را کلیک نمایید . همه چیز تمام شد . طرح شما تبدیل به برنامه Gcode شد.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۲]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۲]

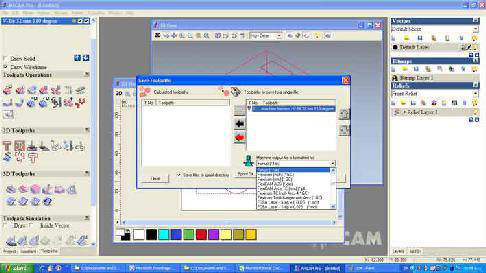

اکنون باید برنامه Gcode را ذخیره نماییم . در قسمت Toolpaths قسمت Toolpaths Operation را پیدا نمایید . در زیر آن چند آیکون دیده می شود . اولین آن مربوط به Save می باشد . آنرا کلیک نمایید . منوی شکل زیر باز می شود . در قسمت نشان داده شده کنترلر دستگاه خود را پیدا نمایید و سپس کلید Save را کلیک نمایید . محل ذخیره فایل را بدهید و کار را تمام نمایید .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۲]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۳]
در مطالب گفته شده فوق خیلی سریع و گذرا از نرم افزار Artcam گذشتیم و در طی یک مسیر مستقیم از ابتدا تا انتها پیش رفتیم .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۴]
http://www.cnckaran.com/proficiency/proficiency1040.asp

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۶]
مطالب فوق چندی پیش در سایت سی ان سی کاران نوشته شده بود و جهت جلوگیری از تکرار مکررات بعنوان مقدمه آورده شد.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۶]
در حک نگین انگشتر شما بیشتر از بردارها استفاده می کنید

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۷]
عمدتا طرح های آماده بصورت وکتور در بازار وجود دارد. یکی از موارد بسیار پرطرفدار در کشور ما حک آیات قرآنی و اسماء متبرکه می باشد.

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۰۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۱۱]
در اینجا ما به دو روش Gcode گیری را شرح می دهیم. در روش اول استفاده از بردارهای آماده و در روش دوم ایجاد طرح از روی یک عکس.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۰۷:۲۹]
و اگر فرصتی شد وارد نرم افزار سی ان سی خواهیم شد و طرح جی کد شده را اجرا خواهیم کرد.

دهقان فامیل دلتا, [۱۱.۰۲.۱۶ ۰۸:۵۷]
[In reply to Alireza Sarayani]
سلام کنترلر چه برندی؟ تا چند محور کنترل میکنه؟ قابلیت teaching داره؟

بابک عظیمی, [۱۱.۰۲.۱۶ ۱۰:۵۴]
[In reply to Alireza Sarayani]
عالی 👍 منهای میز گردان ، فقط سه بازوی افقی فوقانی از 3 درجه آزادی برخوردارند. ولی هگزا پاد سیمولاتر هواپیما 6 درجه آزادی دارد. کنترلری که فرمودید 6 درجه را ساپورت میکند؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۱:۲۳]
جناب مهندس رفیعی سوالات خود را در گروه مطرح نمایید و خوشحال می شویم اگر عکس دستگاهی را که ساختید را نیز ارائه دهید.

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۱:۳۸]
Salam arz mikonam be hameye dostan va sanat garane aziz

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۱:۳۹]
Man daneshjoye mechatronic hastam

علیرضا قربانی. بابل, [۱۱.۰۲.۱۶ ۱۱:۴۰]
[In reply to pooriya rafiee]
درود.
فارسی بنویسد.
و نه فینگلیش.

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۱:۴۴]
روي ربات هگزا تحقيق ميكنم و ميخوام معادلات سينماتيك و ديناميك اين ربات رو روي مفاصلي كه درجه ي بازي بيشتر ميدهند را بايد بدست بيارم كه خب هم محاسبا

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۱۱:۴۴]
مهندس شخمگر عزیز ایا عملا با یک دستگاه مثل این روی نگین کار کرده اید و نتیجه گرفته اید؟اکثر نگینها دامبله هستند برای انها چه باید کرد ؟روش بستن نگین روی دستگاه چطور است؟

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۱:۴۵]
محاسبات از فرمول ها و تئوري درست هستن اما در عمل سيستم خيلي خشك كار ميكنه و جواب نميده!

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۱:۴۷]
از دوستات درخواست دارم اكه مفصلي به نظرشان ميايد بتوان هم تئوري هم عملي از آن دفاع كرد بنده را ياري كنند!
متشكر!

کفاشان کنترلر, [۱۱.۰۲.۱۶ ۱۳:۳۳]
سلام از مهندسین کسی میدونه در برد مچ تری چه جوری هندول رو سیم کشی کنیم که کار کنه

pooriya rafiee, [۱۱.۰۲.۱۶ ۱۴:۰۴]
[In reply to کفاشان کنترلر]
سلام از دسته ايكس باكس استفاده كنيد
يه ريجيستري داره كه براي مج تيري نوشته شده اون رو نصب و دانگل دسته رو به كامبيوتر وصل كنيد تا بشناستش!

کفاشان کنترلر, [۱۱.۰۲.۱۶ ۱۴:۰۷]
[In reply to pooriya rafiee]
ممنون هندویل من بدون امکانات ورجیتری

کفاشان کنترلر, [۱۱.۰۲.۱۶ ۱۴:۰۸]
ریجستری

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۲۷]
[In reply to کفاشان کنترلر]
سلام مهندس
هندویل شما چند سیم دارد؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۲۹]
سیم 5 ولت و زمین را به منبع تغذیه 5 ولت نصب کنید. زمین منبع تغذیه و برد را بهم وصل کنید. هندویل شما روشن می شود

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۳۲]
سیم A و B انکودر را به ورودی های 6 و 7 وصل کنید

يونس کفاشان, [۱۱.۰۲.۱۶ ۱۴:۳۲]
سلام ورودي ها رو براي اينکدر و امپگ ميشه دراين برد استفاده کرد در ضمن هندويل ما 4 سيمه هستش

يونس کفاشان, [۱۱.۰۲.۱۶ ۱۴:۳۳]
اين کارو کردم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۳۵]

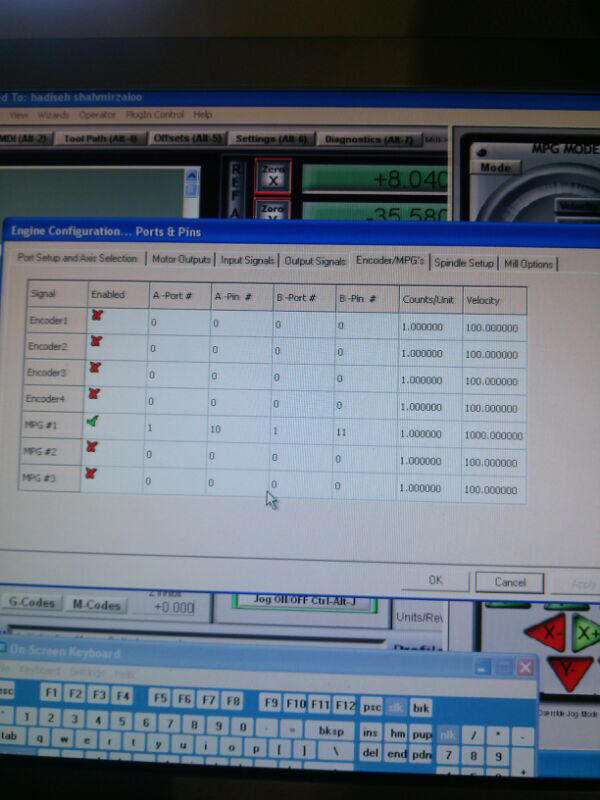

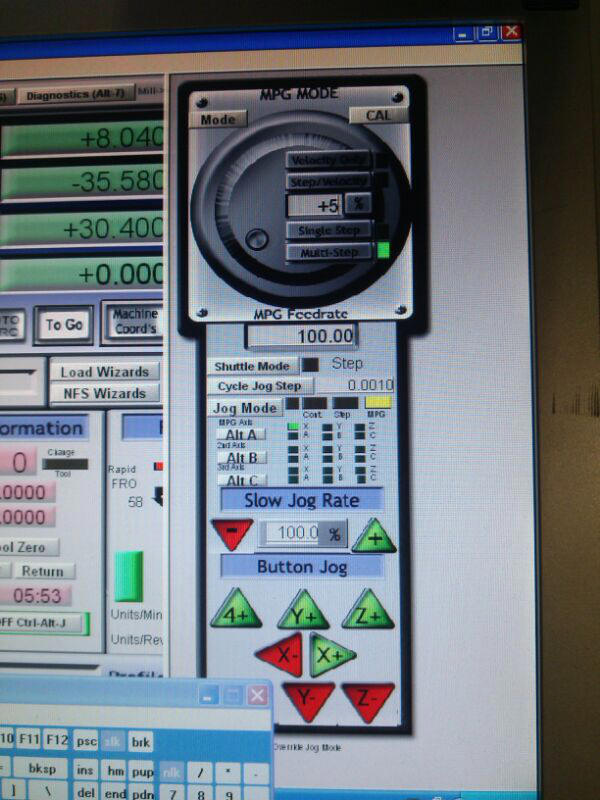

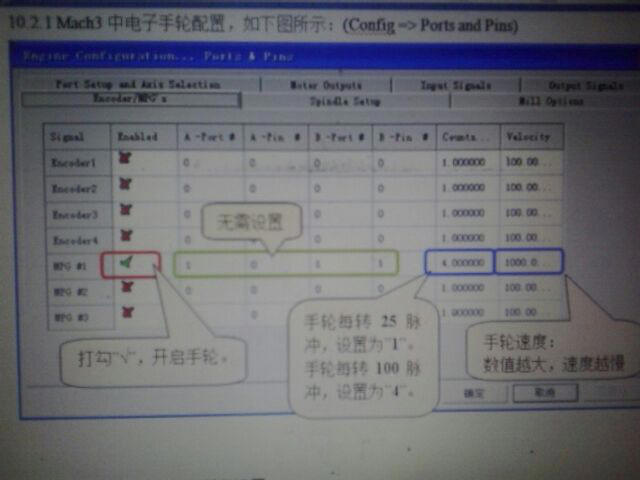

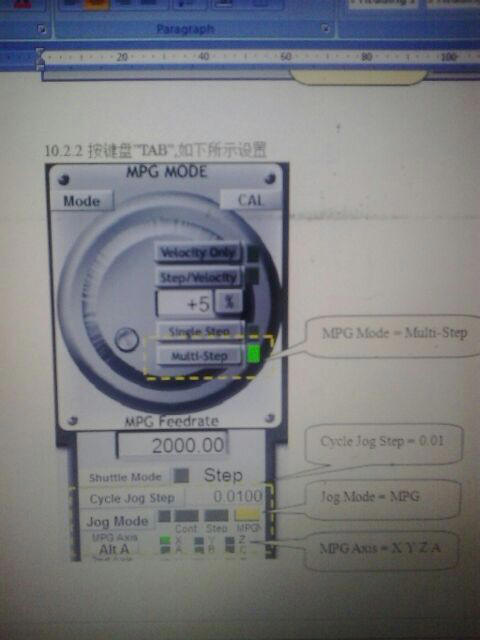

در قسمت configuration قسمت انکودر MPG1 را تیک بزنید و اعداد پورت ها را 1011 قرار دهید

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۳۸]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۳۸]
[ Photo ]

يونس کفاشان, [۱۱.۰۲.۱۶ ۱۴:۴۰]
[ Photo ]

يونس کفاشان, [۱۱.۰۲.۱۶ ۱۴:۴۰]
[ Photo ]

علیرضا قربانی. بابل, [۱۱.۰۲.۱۶ ۱۴:۴۶]
درود جناب مهندس شخمگر.
سپاس از تلاش هر روزه ی شما و دیگر مهندسین باسواد گروه که تجربه های خودشون رو در اختیار گروه قرار میدن.

من در cnc تازه کار هستم.
رشته ام الکترونیک است.
بیشتر مباحث گروه، مکانیکی و نرم افزاری است
و
سطح بالا هم هستند.
البته به اندازه ی خودم بهره ی فراوانی از آموزشها و گفتگو ها میبرم و بیشتر مطالب را مطالعه میکنم ولی گاهی تنها به خاطر ندانستن مفهوم یک واژه، کل مطلب را از دست میدهم.

اگر شدنی است ، یک سری مطلب جداگانه هم برای تازه کارها در نظر بگیرید و همچنین، در هر گفتگویی، معنی واژه هایی که زیادی تخصصی هستند را به شکل ابتدایی توضیح دهید تا اعضایی مانند من هم بتوانند بهره ی بیشتری از گروه ببرند.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۴:۵۱]
[In reply to علیرضا قربانی. بابل]
از الان به بعد وظیفه شما در گروه این است واژه هایی را که فکر می کنید دوستات مبتدی ممکن است نیاز باشد اطلاعات بسشتری درمورد آن بدانند بگویید تا شرح دهیم.

erfan shahbazi, [۱۱.۰۲.۱۶ ۱۴:۵۴]
با سلام از دوستان کسی اگر سی ان سی 5 محور داره لطفا اعلام کنه

علیرضا قربانی. بابل, [۱۱.۰۲.۱۶ ۱۵:۱۰]
[In reply to ahmad shokhmgar]
چشم.
در خدمت شما و همه ی مهندسین گروه هستم.

erfan shahbazi, [۱۱.۰۲.۱۶ ۱۵:۱۳]
با سلام از دوستان کسی اگر سی ان سی 5 محور داره لطفا اعلام کنه

Iman Khatami, [۱۱.۰۲.۱۶ ۱۵:۳۵]
[In reply to علیرضا قربانی. بابل]
بی نهایت عالی . فکر خیلی خوبیه . ممنونم از مهندس قربانی عزیز

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۱۶:۲۸]
[In reply to مجتبی دلشاد مشهد]
سوال من رو کسی جواب نمیده؟

محسن شهاب, [۱۱.۰۲.۱۶ ۱۷:۴۷]
[In reply to erfan shahbazi]
ما داریم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۸:۱۵]
[In reply to مجتبی دلشاد مشهد]
خودم جواب می دهم. باید پشت لب تاپ قرار بگیرم

نیم کره 20 سانت, [۱۱.۰۲.۱۶ ۱۸:۱۷]
سلام دوستان.
درخصوص میزهای x-y سوالاتی داشتم.
کسی از دوستان میتونه راهنمایی بده?

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۸:۲۶]
[Forwarded from سید مسعود برهانی]
سلام وقت بخیر
پدرم بعد از بستری شدن به رحمت خدا رفت این چند وقته درگیر مراسمات و رفت و آمد بودم
ببخشید حضور نداشتم
البته هرازچندگاهی مطالب رو میدیدم
ان شاء الله همیشه موفق باشید

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۱۸:۲۸]
دوستان عزیز
جناب مهندس برهانی از مدیران گروه هستند. درگذشت پدر گرامیشان را از طرف شما عزیزان به ایشان تسلیت می گوییم و از همه شما می خواهم برای جاری شدن رحمت واسعه خداوند برای پدر ایشان فاتحه ای قرائت نمایید.

امین اورعی ریخته گری, [۱۱.۰۲.۱۶ ۱۸:۴۰]
[ ❤️ (sticker) ]

Ahmad Hossein Poor, [۱۱.۰۲.۱۶ ۱۸:۵۷]
درود عرض تسلیت خدمت جناب اقای مهندس برهانی در گذشت پدر گرا میتان را تسلیت عرض می نمایم

نیم کره 20 سانت, [۱۱.۰۲.۱۶ ۱۹:۰۱]
تسلیت, برادر عزیز.
خدا پدر عزیزتان را بیامرزد.
بقای عمر خودتان

امیر شخم گر, [۱۱.۰۲.۱۶ ۱۹:۰۱]
سلام . و درود فراوان خدمت جناب مهندس برهانی در گذشت پدر گرامیتان را تسلیت عرض مینمایم. و از خدا برای شما و خانواده محترم صبر خواستارم

امیر شخم گر, [۱۱.۰۲.۱۶ ۱۹:۰۲]
طلب صبر خواستارم

Ali Tahmasvand, [۱۱.۰۲.۱۶ ۱۹:۰۲]
تسلیت واژه کوچکیست مارادرغم خود شریک بدانید جناب برهانی

mohammad ebrahimi, [۱۱.۰۲.۱۶ ۱۹:۰۳]
[In reply to اکبر هاشمی]
سلام خسته نباشید شما گروه تلگرامی در مورد تابلو برق میشناسید ؟

Alireza Dadras, [۱۱.۰۲.۱۶ ۱۹:۰۴]
پدرم وقتی رفت آسمان آبی بود
....
دیوار چین اگر بریزد و‌ دیوارهایی که ریخته اند و دیوارهایی که خواهند ریخت ...
شبیه تو میشود پدر ...
و‌مردمی که می گریند و مردمی که زیر آوار مانده اند و مردمی که آواره اند منم .
پدرم رفت و من ماندم و این همه آوار .‌..
مهربان پدر رفتی و دل خراب من از این خراب تر نمی شود .

Joudaki, [۱۱.۰۲.۱۶ ۱۹:۰۴]
مهندس عزیز
تسلیت

Alireza Dadras, [۱۱.۰۲.۱۶ ۱۹:۰۵]
جناب آقای مهندس برهانی تسلیت بنده را پذیزا باشید

اکبر هاشمی, [۱۱.۰۲.۱۶ ۱۹:۰۵]
[In reply to mohammad ebrahimi]
گروهی متشکل از متخصصین صنعت
تابلو برق

امشب 22 بهمن آقای مهندس برزگر
آشنای با عملکرد درایو ها



https://telegram.me/joinchat/Albn6wRfQQspDJu_DgeB9g

اکبر هاشمی, [۱۱.۰۲.۱۶ ۱۹:۰۵]
🔴گروهی متشکل از متخصصین صنعت 🔴
تابلو برق

🔷جمعه 23 بهمن آقای مهندس شخمگر 🔷

نقشه برقی دستگاه سی ان سی ،
🔺🔺بایدها و نبایدها🔺🔺


https://telegram.me/joinchat/Albn6wRfQQspDJu_DgeB9g

محسن شهاب, [۱۱.۰۲.۱۶ ۱۹:۱۲]
جناب مهندس برهانی
ضمن عرض تسلیت، برای ایشان علو درجات را خواستارم

Nima ghafary, [۱۱.۰۲.۱۶ ۱۹:۱۸]
جناب آقای مهندس برهانی

تسلیت قطره ایست در برابر غم دریا گونه ی شما

از خداوند صبری عظیم برای شما و خانواده محترمتان خواستارم

امیدوارم غم آخرتان باشد.

سید مسعود برهانی, [۱۱.۰۲.۱۶ ۱۹:۳۱]
با سلام خدمت تمامی دوستان عزیزم
بسیار ممنونم
و تشکر می کنم از لطف و محبتی که نسبت به این برادر کوچک خود خود دارید
و از خداوند برای همه شما عمری همراه با سعادت و سربلندی خواهانم
ممنونم

M Razmjoo, [۱۱.۰۲.۱۶ ۱۹:۳۷]
[In reply to ahmad shokhmgar]
در غم از دست دادن " پدر " به سوگ نشستن صبری میخواهد عظیم ، برای شماو خانواده محترمتان صبر و شکیبایی و برای آن عزیزدرگذشته غفران و رحمت واسعه الهی راخواستارم.

اکبر هوشیار, [۱۱.۰۲.۱۶ ۱۹:۴۹]
سلام بر دوستان خوب من
همنوا با كميل خوانان مسجد مقدس جمكران دعا گوی شما خوبان هستیم

Alireza Ameri, [۱۱.۰۲.۱۶ ۲۰:۴۵]
سلام برهمه دوستان
وعرض تسلیت به آقای مهندس برهانی وطلب مغفرت ازدرگاه الهی برای عزیزازدست رفته (عامری)

GABRIEL MICHEAL, [۱۱.۰۲.۱۶ ۲۱:۰۹]
[In reply to ahmad shokhmgar]
خداوند متعال رحمتش کند و ثواب زحمات بی دریغ شما توشه راهش باشد.

Z- Sarzare, [۱۱.۰۲.۱۶ ۲۲:۰۷]
مهندس، اميدوارم پدرتون غرق رحمت باشند و برايشان، علو درجات را از خداوند متعال خواستارم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۱۶]
دوستی ساعتی پیش در کانال خود چنین اعلام کردند :

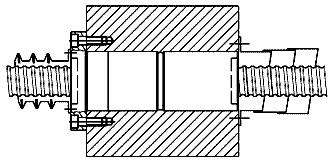

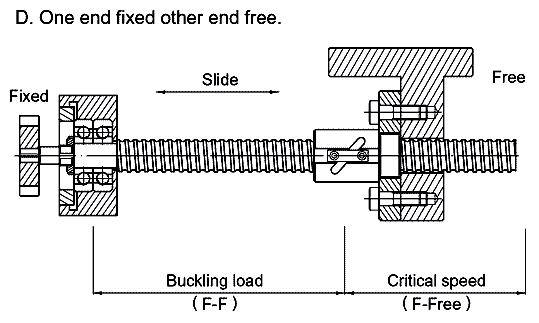

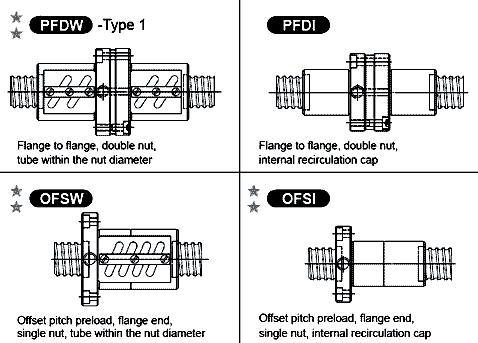

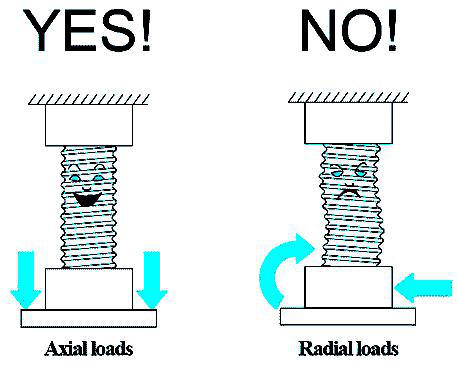

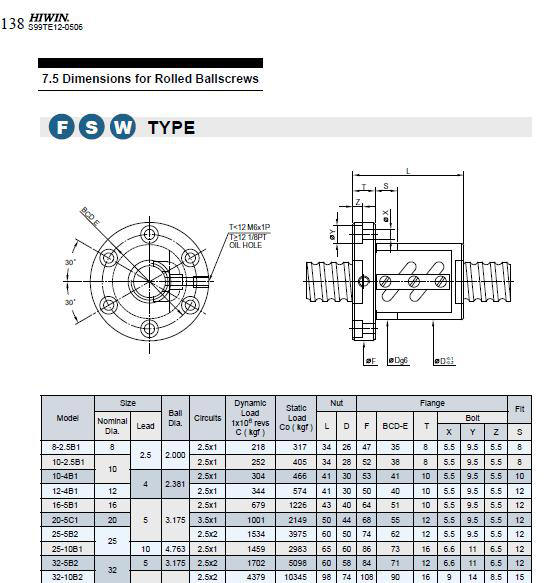

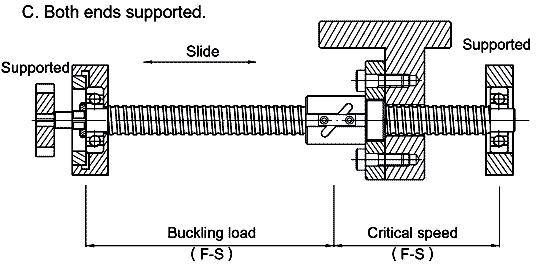

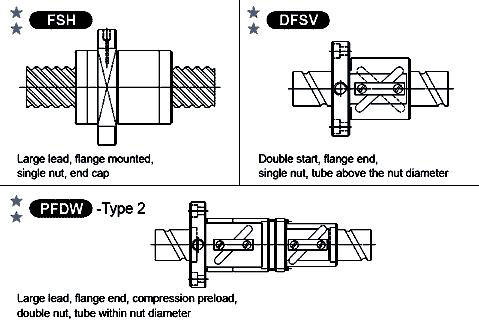

نظر بنده استفاده از بال اسکرو یا دنده شانه مورب (تاکید میکنم دنده مورب نه ساده) تعیین کننده دقت دستگاه نیست.وقتی صحبت از دقت میکنیم این دقت باید در تمامی قسمتها اعمال گردد نه فقط در زمینه سیستم محرک .نصب بال اسکرو یا دنده مورب باید بر روی سطوح ماشینکاری شده دقیق و مطابق کاتالوگ آنها صورت گیرد.و با هر دو مکانیزم میتوانیم به دقت حدود دهم میلیمتر برسیم.اما دقت صدم میلیمتر بحث دیگریست.این ادعا بنظر بنده بیشتر یک کلک فروش میباشد تا یک واقعیت.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۱۸]
اینکه با این روش فروش خود را بخواهید توجیه کنید و دیگران را اهل کلک بدانید و دنده شانه ای را با بال اسکرو قیاس نمایید یک روش سطح پایین است.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۲۰]
اینجانب بیش از 15 سی ان سی را که به دلیل فاصله افتادن پینیون از دنده شانه ای از دقت افتاده است و خطا می زند را تعمیر کرده ام.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۲۲]
شما هیچ می دانید دنده موربی را که نشان از دقت می دانید چه توانی از موتور را به هدر می دهد؟ بخشی از نیروی وارد شده توسط موتور به دلیل زاویه دار بودن دنده شانه ای بصورت عمودی به شاسی وارد می شود و هدر می رود؟

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۴۱]
اقای مهندس ترجیح میدادم که موضوع رو اول با خود بنده مطرح میکردید بهرصورت حالا که فرمودید بد نیست که بفرمایید ایا دستگاه شما دقت صدم میلیمتر دارد یا خیر؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۳]
[In reply to مجتبی دلشاد مشهد]

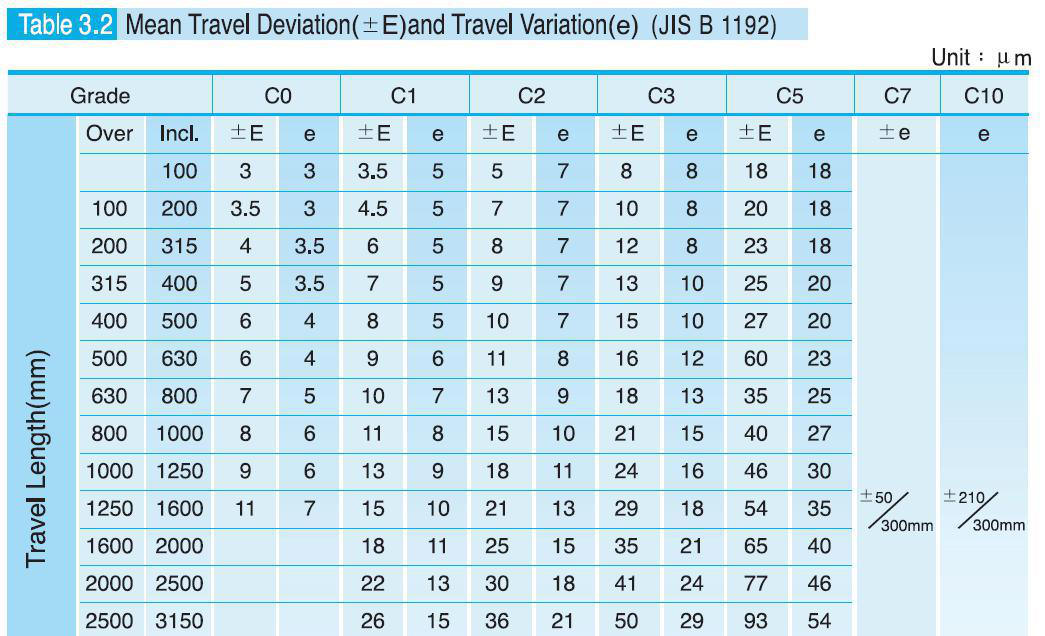

نه دقت صدم میلیمتر ندارد اما تمامی بال اسکرو ها دقت صدم میلیمتر را دارند.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۴۴]
خوب اینکه به مشتری بگوییم که دستگگاا ما دقت صدم میلیمتر دارد اگر شیادی نیست پس چیست؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۴]
دستگاههای چوب خود من هم چرخدنده ای هستند اما بال اسکرو بودن دستگاههای دیگر را دلیل کلک زدن دیگران نمی دانم.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۴۴]
کلک نه رسما شیادی

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۶]
[In reply to مجتبی دلشاد مشهد]
من با دستگاهی که بال اسکرو هست می توانم برای شما دقت صدم میلیمتر را بگیرم اما به شرط ها و شروطها. سرعت را کم می کنم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۶]
هر دقتی که گرفتم بعد از یک سال کارکردن دوباره همان دقت را می گیرم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۷]
چرخدنده به دلیل لقی 5 دقیقه ای گیربکس اصلا نمی تواند دقت صدم میلیمتر روی هوا بدهد چه برسد روی دستگاه

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۷]
تاکید می کنم تعدادی از دستگاههای من چرخدنده ای است.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۴۸]
مهندس مساله را عوض نکنید شما دستگاهی ساخته اید که دقت صدم بدهد یا نه؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۸]
بله

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۴۸]
می توانید تست بگیرید

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۴۹]
شما یک دستگاه سنگ با پروفیل ساخته اید که دقت صدم میدهد؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۵۰]
شما بحث را عوض می کنید. من دستگاهی ساخته ام که با دقت صدم میلیمتر می تواند حرکت کند.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۱]
شما بحث را عوض میکنید

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۵۱]
شما با چرخدنده با صدم میلیمتر می توانید حرکت کنید؟

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۱]
من همچین ادعایی کردم؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۵۲]
دستگاه من با صدم میلیمتر می تواند حرکت کند اما اینکه پروفیل ها زیر باربرداری و لرزش ابزار و ... دقت صدم میلیمتر را بی معنی می کنند بحث دیگری است.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۲]
شما بهتر از هرکسی در این محفل میدانید که ساخت دستگاهی با پروفیل اهن و روشهای ماشینکاری موجود در ایران با ابعاد دو در سه متر غیر ممکن است چه با بال اسکرو چه با دنده شامه

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۳]
پس چرا به مشتری دروغ بگوییم

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۴]
[Forwarded from مهندس دلشاد برنا ابزار]
https://i.instagram.com/bornaabzartoos/
https://telegram.me/cncbornaabzar

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۵]
دوستان در کانال مطالعه کنند و قضاوت کنند ایا بنده حرف اشتباهی زده ام.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۶]
اگر برای مشتری نااگاه بعضی حرفهایه بازاری را میزنیم خودمان را که گول نزنیم و بخودمان دروغ نگوییم حداقل

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۵۷]
شما یکی از پارامترهای دقت دستگاه را درست می کنید. اولین نکته در دقت نرم افزار Gcode است. انتخاب تلرانس دقیق. دومین نکته تنظیمات درایو های سرو است. الکترونیک گیربکس دقیق . سومین نکته انتخاب کنترلر دقیق است . پالس دهی دقیق . بعد وارد مکانیک می شویم . تسمه تایم و چرخدنده و بال اسکرو و ... بعد وارد شاسی می شویم میزان صلبیت که ریخته گری هست و پروفیل و ... بعد وارد ریل خا می شویم انتخاب فواصل دقیق و ... همه اینها در دقت دستگاه به ترتیب موثر است.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۲:۵۷]
هر کس ادعا دارد که دستگاهی با پروفیل اهن و فرزکاری موجود در ایران و ابعاد بزرگ ساخته که دقت صدم میلیمتر ساخته بفرمایند

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۲:۵۸]
طبق تئوری شما اصلا نیازی به سرو نیست حتی نیازی به کنترلر حرفه ای هم نیست چون ما در نهایت دقت نداریم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۰۰]
عزیز من از مواردی که گفتم یک مورد دیگر دقیق شده و آن سیستم حرکت است. چون یک جای کار می لنگد بقیه تعطیل است؟ دستگاهی با سیستم بال اسکرو 4 سال پیش تحویل دادم همین امروز از دستگاههای چرخدنده ای نو دقیق تر کار می کند.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۰۱]
مهندس من درباره یک واقعیت بازار ایران صحبت کردم .خیلی ساده گفتم ادعای ساخت دستگاه با دقت صدم میلیمتر در ایران و با این شرایط دروغ است .شماهم خیلی واضح قبول دارید که حرف من درست است.باقی مطالب موضوع بحث ما نبود.دوست دارید درباره انها هم صحبت کنیم اما خواهشا به کسی نگوییم دستگاه من دقت صدم میلیمتر دارد

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۰۱]
[In reply to مجتبی دلشاد مشهد]
چشم

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۰۲]
چشمتون بی بلا.بلاخره بحث طلبیگست دیگر.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۰۷]
جناب مهندس محمدی 09122252100 حدود 4 سال پیش دستگاه بال اسکرو گرفته اند . هر روز بیش از 10 ساعت با دستگاه کار می کنند. کارهای حرفه ای. از ایشان در خصوص دقت دستگاه 4 سال پیش با دستگاههای چرخدنده ای امروزه سوال بپرسید. آن دستگاه هم با پروفیل ساخته شده است.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۰۸]
[In reply to مجتبی دلشاد مشهد]

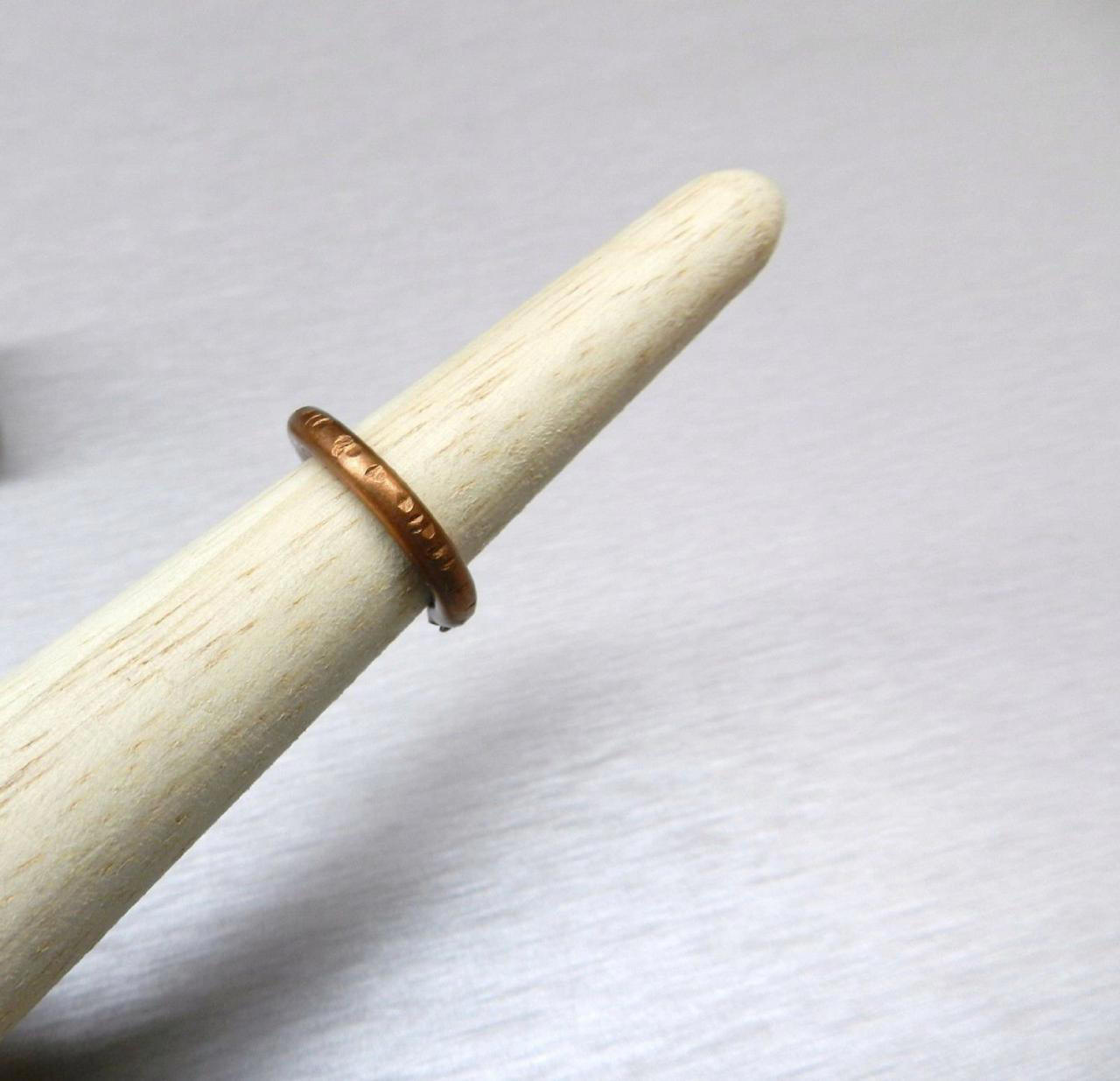

ابتدا چند عکس در خصوص انگشتر ها را نگاه کنید جالب است.

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۰۹]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۰]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۱]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۲]
این دو تا عکس هم جالب بود برای افزایش دانش گروه خوشم آمد . مخصوصا اندازه گیرهای سایز انگشت

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۲]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۲]
[ Photo ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۲]

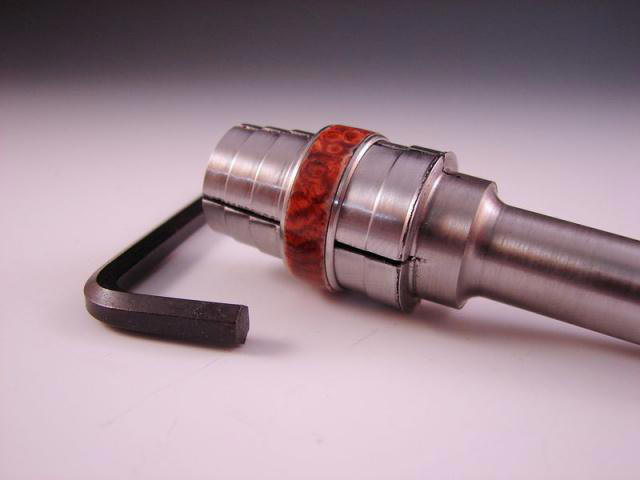

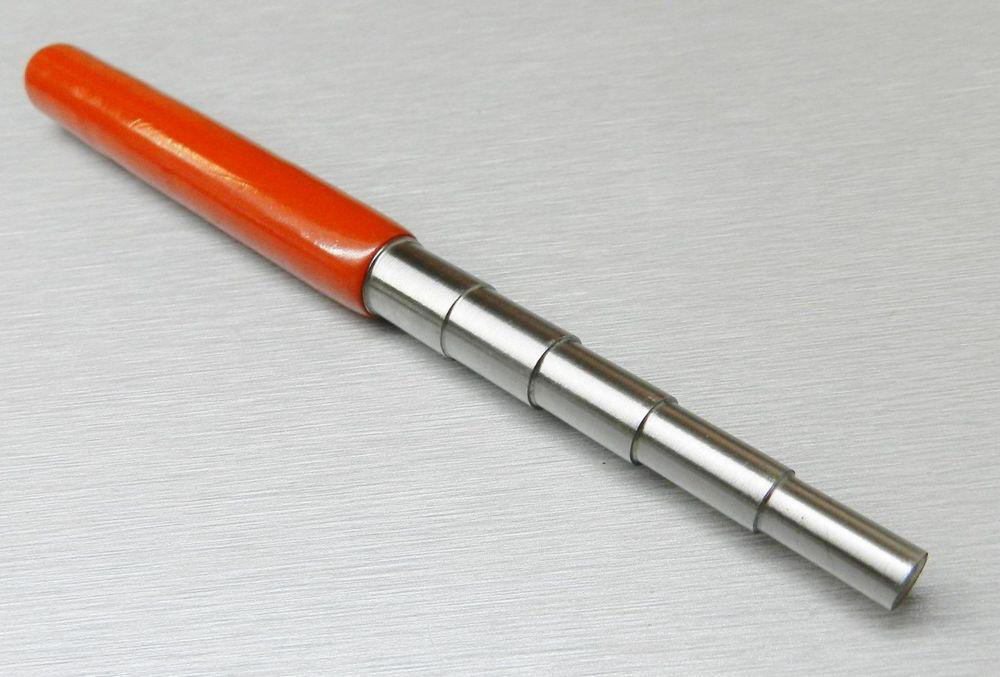

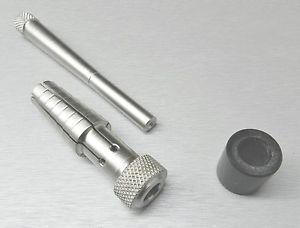

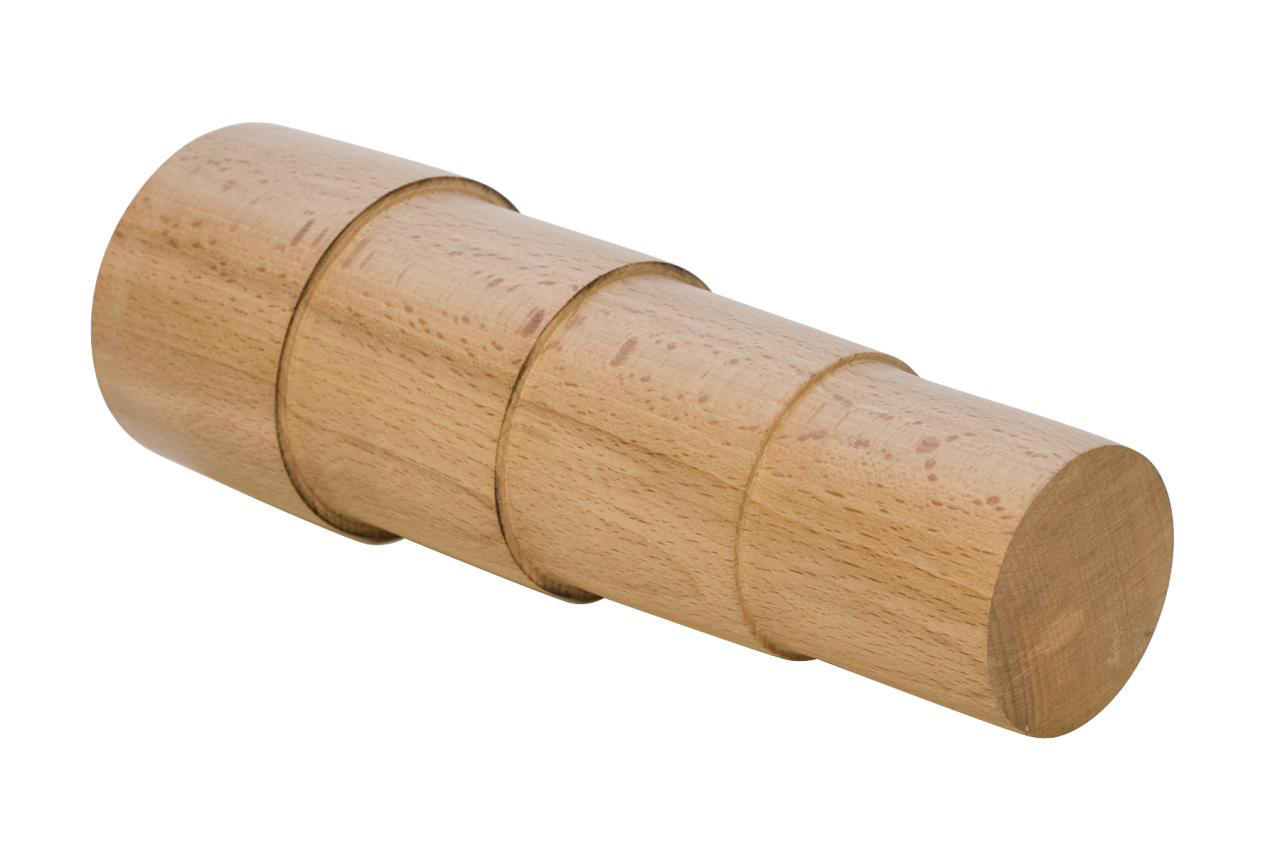

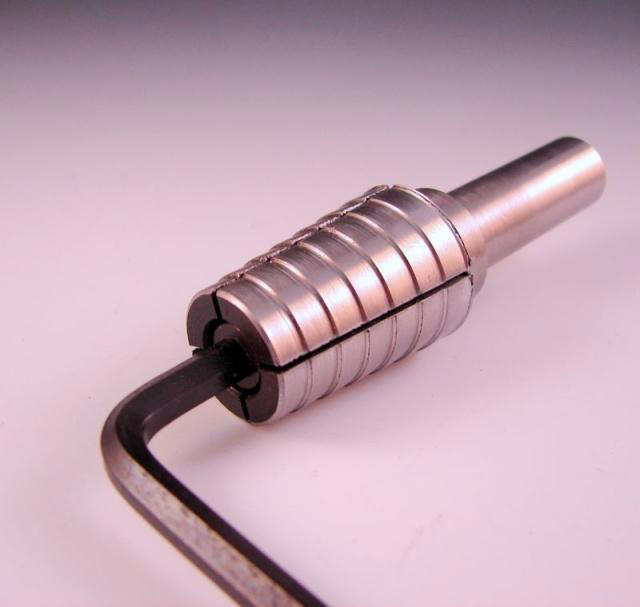

مهندس جان این ابزارهای نگهداری انگشتر در دستگاه است اما یک نکته در اینجا وجود دارد

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۱۳]
نگین مهندس نه رینگ

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۱۳]
سوال من درباره نگین بود

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۴]
نکته دقیقه همین است اکثر نگین ها ابتدا تراش می خورند بعد داخل انگشتر جا سازی می شوند

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۱۴]
خیر اینطور نیست

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۵]
اینکه گفتید سطح دامبله است را متوجه نشدم . منظور سطح منحی الشکل مشخص است با منحنی الشکل نا مشخص

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۱۵]
یعنی سطح محدب است.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۶]
اگر مشخص است در آرت کم و سایر نرم افزار های مشابه در قسمت سه بعدی می توان طرح را روی سطح محدب مشخص انداخت و هیچ مشکلی وجود ندارد.

مجتبی دلشاد مشهد, [۱۱.۰۲.۱۶ ۲۳:۱۶]
تحدب نگین را چطور اندازه بگیریم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۷]
اگر میزان تحدب سطح نامشخص است دستگاه نمی تواند میزان تحدب را شناسایی نماید و قطعا کار خراب خواهد شد اما یک روش وجود دارد

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۱۹]
مکانیزمی در اکثر دستگاهها وجود دارد که میزان نوک اسپیندل را نسبت به سطح ثابت نگه می دارد .

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۲۰]
استفاده از این مکانیزم یک مشکل دارد و آن در ایجاد نوشته های v شکل است. این مکانیزم برای شیار با ارتفاع مشخص کاربرد دارد.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۲۰]
اکثر نوشته ها در سطح نگین بصورت تکنیک V ایجاد می شود.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۲۱]
اگر میزان تحدب مشخص نباشد دستگاههای ساده مشکل خواهند داشت.

Ace Sina, [۱۱.۰۲.۱۶ ۲۳:۲۱]
سلام

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۲۲]
[ Photo ]

Ace Sina, [۱۱.۰۲.۱۶ ۲۳:۲۲]
یک سوال درباره برنامه سیمکو دارم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۲۳]
[ Photo ]

Ace Sina, [۱۱.۰۲.۱۶ ۲۳:۲۶]
بعضی از برنامه ها رو دو تیکه مجزا میگیرم و تو سیمکو زیر هم میزارم اما اعداد خط رو میخوام کاری کنم از بالا 1 شروع بشه بره تا n. لطفا راهنماییم کنین

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۴۳]
[In reply to ahmad shokhmgar]
دوستان ادامه می دهیم.

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۴۴]
در ابتدا چند PDF جالب برای آموزش نرم افزار آرت کم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۴۵]
[ File : 10WinerySign2011.pdf ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۴۸]
[ File : AADPL_CNC_Manual_2010.pdf ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۴۹]
[ File : ARTCAM 2D USER GUIDE.PDF ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۰]
[ File : ARTCAM PRO JEWELLERY EDITION USER GUIDE BY DELCAM.PDF ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۰]
[ File : ARTCAM CABINETMAKER GETTING STARTED.PDF ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۰]
[ File : 124401-8383-ijet-ijens.pdf ]

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۲]
[ File : ARTCAM PRO REFERENCE MANUAL.PDF ]

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۵]
[In reply to ahmad shokhmgar]
تمام بال اسكرو ها صدم دقت دارند؟ از شما بعيده جناب شخمگر

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۷]
[In reply to Kasra Mehraky]
چرا شماها امشب قاطی کردید؟ لطف کنید یک بال اسکرو معرفی کنید که دقت صدم نداشته باشد.

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۷]
تمام بال اسكرو هاي ساخته شده به روش rolled كه عموما در ايران يافت ميشن

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۷]
دقت هاي با گريد هاي c3 تا c10

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۸]
به همين سايت هايوين خودمان يه سر بزنيد متوجه ميشيد

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۸]
بال اسکرو های دقیق دهم میکرون دارند که خروجی میکرون یا هزارم میلیمتر می توان گرفت. تمام بال اسکروهای در ایران آشغال هستند ولی دقت آنها صدم میلیمتر است.

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۸]
اگر دقت صدم داشتند ديگه چه نيازي به بال اسكرو Ground بود؟

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۸]
[In reply to Kasra Mehraky]
اون یه چیز دیگه است مهندس جان

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۹]
[In reply to ahmad shokhmgar]
البته آشغال خطابشون نميكنم

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۹]
ببخشید عصبانی شدم

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۹]
گريد هايي كه با C نمايش داده ميشن ميزان لقي بين مهره و ميله است

ahmad shokhmgar, [۱۱.۰۲.۱۶ ۲۳:۵۹]
نه

Kasra Mehraky, [۱۱.۰۲.۱۶ ۲۳:۵۹]
كه نمايان گر دقت است

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۰]
میزان خطا در طول است نه لقی درمکان

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۱]
اساسا دليل اصلي ارائه بال اسكرو هاي گراند با مهره مونتاژ شده همين است. چون بعد از مونتاژ تست لقي ميشوند

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۱]
[In reply to ahmad shokhmgar]
دقيقا

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۱]
خب هر چه بخواهيم گريد بهتري داشته باشيم

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۱]
بايد مهره روي ميله سفت تر حركت كند

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۱]
نه اینطور نیست عزیز برادر

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۱]
يعني تلرانس بين ساچمه ها با ميله متفاوت باشد

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۲]
نه نه نه

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۲]
[In reply to Kasra Mehraky]
نباشد*

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۳]
از عزيزان وارد كننده مهره و ميله اي خريدم كه اصلا جا نميخورد

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۳]
و همينطور از عزيز ديگه اي مهره و ميله گرفتم كه در جاي خود لقي رو با دست احساس ميكرديم

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۴]
دليل جسارت من فقط به خاطر فرمايش شما درباره دقت صدمي همه ميله ها بود

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۴]
نبايد خطاي گام را در نظر نگرفت

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۴]
كه عامل تعيين كننده قيمت و دقت بال اسكرو است

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۵]
دليل اصلي ارائه بال اسكرو هاي گراند با طول كم و مهره پيش مونتاژ شده براي پيشگيري از خطاي گام و لقي بين ساچمه ها و ميله است

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۶]
اگر جسارتي كردم از اساتيد پوزش ميخوام

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۶]
بگم؟

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۶]
بفرماييد

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۶]
گروه خودتونه

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۶]
گروه خودمونه

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۷]
همه با هم

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۷]

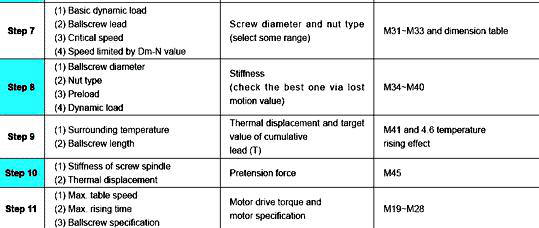

به جدول زیر دقت کنید

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۷]
البته شاید این مطالب را خیلی از بال اسکرو فروشها هم ندانند.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۷]
[In reply to ahmad shokhmgar]
شك نكنيد. 😂

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۰۹]
البته چون حجم زیادی از فایل ها را گذاشتم آپلود شود جدول را هنوز نیاورده است. چند لحظه تحمل بفرمایید. ممنون

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۰۹]
حتما

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۱]
[ File : ARTCAM PROTUTORIALS.PDF ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۱]
[ File : ArtCAM_3D_Manufacture.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۱]
[ File : ArtCam_07_swept-profiles.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۱]
[ File : ArtCam_12-relief-editing.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۲]
[ File : ArtCam_16-machine-relief.pdf ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۱۳]
البته در مورد دقت بايد عرض كنم به شخصه ماشيني از صفر و يك ديدم با دقت ميكرون

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۱۳]
عزيزان دقت بفرمايند

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۱۳]
ميكرون

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۳]
[ File : artcam_final_181_01_02_89.pdf ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۱۴]
ولي پروسه ساخت بسيار متفاوت بوده. و اصلا براي فرز كاري ساخته نشده

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۴]
[ File : artcam_leiras.pdf ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۱۵]
اين رو در جواب دوست عزيزم مهندس دلشاد عرض كردم كه ميشود در ايران خودمان هم به همچين دقت هايي رسيد

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۵]
[ File : ArtCAMJewelSmithUserGuide.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۵]
[ File : ArtCAMnew.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۱۷]
[ File : ArtCAMPro8_reference_manual_EN.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۰]
[ File : ArtCAMProTutorials.pdf ]

Soheyl Sam, [۱۲.۰۲.۱۶ ۰۰:۲۰]
من شنیدم زیمنس داره بال اسکروهای نانو رو کار میکنه

/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۰]
[ File : artcam-signmaking-woodworking-brochure.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۰]
[ File : Bas-Relief.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۱]
[ File : Delcam Designer for Jewellery.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۱]
[ File : FurnitureProdSept2013_texturepanel2012.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۳]
[ File : engineering202082010.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۳]
[ File : HOW TO DESIGN A PUZZLE.PDF ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۴]
[ File : Intro_ to_ArtCAM.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۴]
[ File : POSTPROCESSOR CONFIGURATION GUIDE.PDF ]

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۲۴]
[In reply to Kasra Mehraky]
نه با پروفیل اهن!!!

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۲۵]
به نظر من كلا ويژگي ايراني ها اينه. مثلا ميگيم طرف ٣ هزار ميليارد پول برده. كسي اصلا تصوري از اين رقم نداره. براشون با ٥٠٠ ميليون تومن فرقي نداره. چند روز پيش يه مشتري با من تماس گرفت. گفت من يه ماشين ٢ محور ميخوام. براي پاشش رزين. گفتم چه دقتي مد نظرتونه. گفت مهندس حداقل صدم رو داشته باشه ديگه. گفتم صدم رو من نميتونم بهتون بدم. بعد چرا اين دقت بالا. گفت حالا دهم هم باشه كار ما رو راه مياندازه. در عرض ٥ ثانيه ١٠ برابر دقت رو كم كرد. بعد از چند دقيقه صحبت به اين نتيجه رسيد كه دقت ميليمتر براش دقت بسيار خوبيه.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۶]
[ File : tutorial_artcam_v9_964.pdf ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۶]
[ File : zvoncan.pdf ]

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۲۷]
[In reply to Kasra Mehraky]
نکته بنده هم همینه .چرا در مشتری توقع بیدلیل و غیر واقعی ایجاد کنیم؟

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۷]
[ Photo ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۲۷]
پس در مورد اين اعداد دقت كنيم. همه يك ميليمتر رو در ذهن تجسم كنيم. بعد سعي كنيم اون رو به صد قيمت مساوي تقسيم كنيم. آيا ميشود ماشيني ساخت كه بعد از سالها كار با دقت يكي از آن صد قسمت حركت كند؟!
منطقي هست اصلا؟

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۲۸]
[In reply to مجتبی دلشاد مشهد]
خير. عرض كردم پروسه ساخت بسيار متفاوت بوده

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۸]

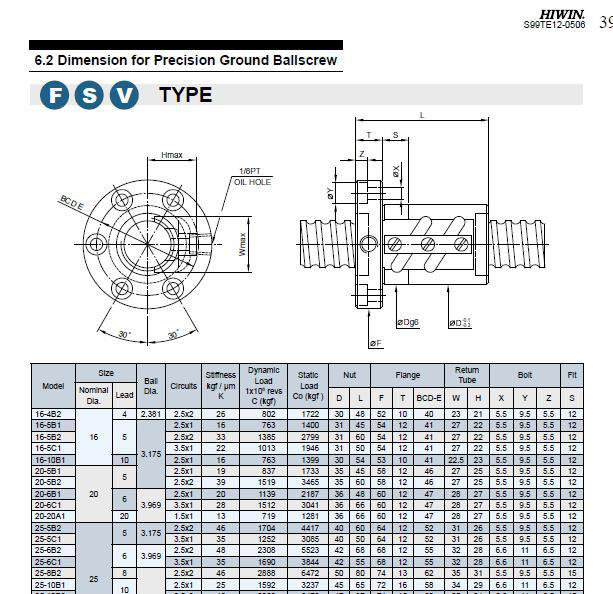

به جدول بالا اگر خوب دقت کنید در ایران کلاس C7 فروخته می شود

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۲۹]
اون عددی که در جدول نوشته شده میزان خطای 50 میکرون در طول 300 میلیمتر می باشد.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۰]
یعنی اگر گامهای بال اسکرو را با ابزار دقیق اندازه بگیرید در طول 30 سانتیمتر 5 صدم خطا خواهید یافت. این قضیه با میزان لقی که بال اسکرو در مکان خودش دارد کاملا متفاوت است.

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۳۰]
[In reply to Kasra Mehraky]
من هم میدونم که ساخت دستگاه با دقت صدم ممکن هست اما نه این دستگاهها .نه با سیستم بدون فیدبک نه با سازه ای که حتی تنش زدایی هم نشده نه با مد پوزیشن

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۳۱]
نه با متریال اهن نه با فرزهای روسی پنجاه سال پیش

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۳۱]
....

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۳۲]
تمامي سروو هايي كه ما در ايران استفاده ميكنيم اكثرا از سري هاي low inertia هستند. با كوپل مستقيم بال اسكرو ها با سروو و فشار بالاي اينرسي سازه هاي ما اصلا خود سروو نميتواند با دقت بالا حركت كند. نه با سيستم open loop. بد نيست فقط به پال خطاي سروو هاي ماشين هايي كه با ادعاي دقت بالا فروخته ميشن نگاه كنيم

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۳]
به سه دلیل مهره ها به هم نمی خورند. اول تیپ مهره ها است. دوم فروشندگان در بازار و سوم سازندگان بال اسکروها. به دو عکس زیر دقت کنید.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۳۳]
پال خطا ميزان خطاي انكودر نسبت به پال ورودي براي هر section برنامه رت نشان ميدهد. با تنظيم Gain ها و تيون شدن موتور ميتوان تا حدودي اين عدد را كاهش داد. ولي در ماشين هاي ما هميشه اعداد وحشتناك بالايي است

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۳۵]
[In reply to ahmad shokhmgar]
بنده هم كه عرض كردم خطاي گام.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۵]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۷]

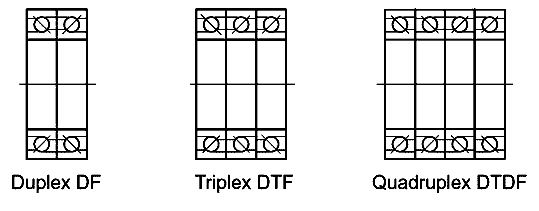

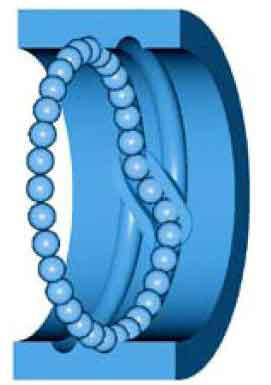

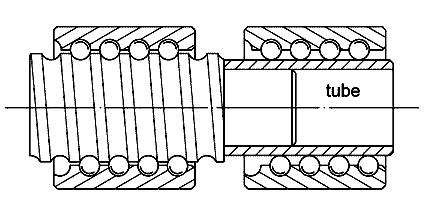

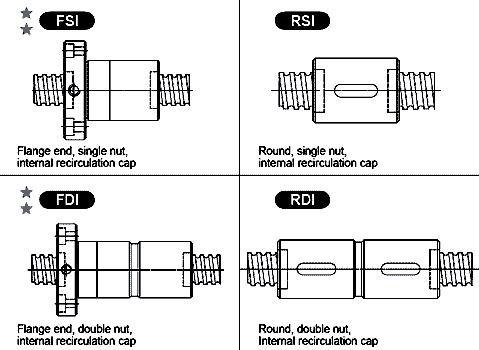

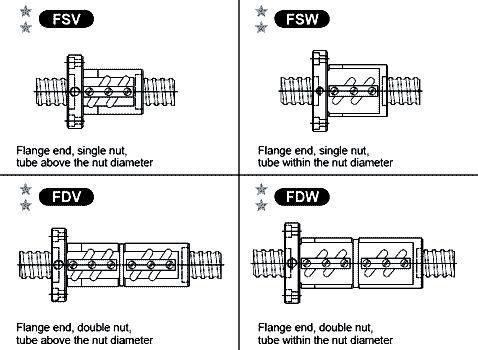

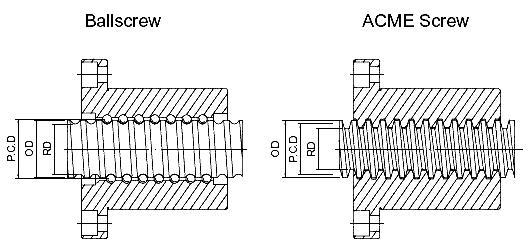

دو تیپ متفاوت

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۸]
سازندگان تقلبی بسیار زیادی که وارد مبحث آن نمی شوم . یکی از دلایل دیگر

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۸]
کلاس C1 تا C10 یک دلیل دیگر

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۳۹]
[In reply to Kasra Mehraky]
پالس*

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۳۹]
در بازار ما طرف مهره را تمام می کند می گوید از ... مهره می گیرم خودم پیچش را دارم.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۰:۴۳]
ممنون از جناب شخمگر و مهندس دلشاد. استفاده كردم. شب همگي خوش

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۴۵]
شب بخیر .فردا مبحث شیرین دقت بال اسکرو رو با توضیح اینکه چطور باید لم بال اسکرو رو در طولهای زیاد گرفت پیمیگیریم😄

مجتبی دلشاد مشهد, [۱۲.۰۲.۱۶ ۰۰:۴۶]
مهندس شخمگر ما از شما زیاد یاد گرفته ایم.از صمیم قلب ارادت داریم.شب خوش

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۴۷]
مخلص شما. شب بر شما عزیزان هم خوش.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۰:۴۸]
سه فایل بزرگ Pdf را برای آپلود گذاشته ام . بعد از آنها فیلم های آموزشی آرت کم را آپلود می کنم.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۰۷]
[ File : ARTCAM PRO REFERENCE WHOLE MANUAL 1.-.503.PDF ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۱۶]
[ File : ARTCAM PRO TUROTIALS WHOLE MANUAL.PDF ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۲۰]
[ File : ARTCAM SCULPTING MASTERCLASS 16S.PDF ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۲۲]
[ File : tow rail sweep.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۲۴]
[ File : wave.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۲۷]
[ File : Weave wizard 01.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۳۲]
[ File : Working with 3rd-party 3D models..flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۳۴]
[ File : 011 (2).flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۳۷]
[ File : 011.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۳۹]
[ File : 012.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۴۲]
[ File : Advanced toolpath and machining options within.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۴۵]
[ File : asb.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۴۶]
[ File : blend.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۴۹]
[ File : Building a model from an imported Bitmap image.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۵۱]
[ File : Creating a 3D Mould.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۵۳]
[ File : Creating a 3D relief from an imported image within.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۵۶]
[ File : Creating an Inlayed Sign.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۱:۵۹]
[ File : culomn rotary.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۰۵]
[ File : dog.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۰۶]
[ File : Draw train.FLV ]

A. Izadyar, [۱۲.۰۲.۱۶ ۰۲:۰۷]
سلام شب همه دوستان بخیر من آموزش برنامه نویسی فانوک m6 رو میخوام برای فرز esk

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۰۸]
[ File : Extrud.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۱۱]
[ File : Face wizard 01.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۱۲]
[ File : Face wizard 03.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۱۸]
[ File : Face wizard 04.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۲۱]
[ File : garniz.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۲۴]
[ File : gol.flv ]

mamad, [۱۲.۰۲.۱۶ ۰۲:۲۵]
مهندس سرعت نت بشدت پایینه و حجم فایل ها تقریبا زیاده.
چطور میشه این فایل هارو بدست آورد؟

mamad, [۱۲.۰۲.۱۶ ۰۲:۲۶]
این فایل ها توی دایره المعارف هستن؟

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۲۷]
[ File : Importing and machining a 3D model..flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۳۰]
[ File : Jewellery Videos_3.flv ]

Mostafa Habibnia, [۱۲.۰۲.۱۶ ۰۲:۳۲]
تشکر مهندس شخمکر به خاطر اموزش ها

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۳۲]
[ File : Jewellery Videos_4.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۳۵]
[ File : Jewellery Videos_5.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۴۱]
[ File : Jewellery Videos_6.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۴۳]
[ File : matn.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۴۴]
[ File : parvaneh_film_ircnc_com.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۴۹]
[ File : pelak.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۵۳]
[ File : project.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۵۵]
[ File : Raised round.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۲:۵۹]
[ File : Sculping.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۲]
[ File : Shape Editor.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۳]
[ File : Signmaking Videos_4.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۴]
[ File : Smooth and lights.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۵]
[ File : Spin.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۷]
[ File : Text 01.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۸]
[ File : Text 02.flv ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۰۹]
[ File : Texture.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۱۵]
[ File : toolpath 2D.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۳:۱۷]
[ File : toolpath3d.FLV ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۰۲]
سلام صبح بخیر

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۰۳]
فایل های از این به بعد با فلش پلیر باز می شوند

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۰۶]
[ File : toolpathsummery.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۱۱]
[ File : tp-editcopy.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۱۳]
[ File : vcarve.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۱۵]
[ File : woodlandsign.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۱۸]
[ File : 2dduck.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۲۶]
[ File : 2D-strategies.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۲۹]
[ File : 3StoneRing.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۳۶]
[ File : beagle.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۳۸]
[ File : bevel.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۴۱]
[ File : celticweave.exe ]

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۴۹]
[ File : ClassRing.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۷:۵۷]
[ File : Complete_Cross.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۰۰]
[ File : Complete-Flag.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۰۴]
[ File : Cross.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۱۲]
[ File : design.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۱۶]
[ File : emboss.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۱۸]
[ File : engraving.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۲۱]
[ File : EternityRing.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۲۱]
12 تا فایل دیگر باقی مانده است. بعد از آن تبلیغات آزاد است.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۲۲]
[ File : facewizard.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۲۵]
[ File : flatdie.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۲۸]
[ File : fluteddie.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۳۱]
[ File : fonteditor.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۳۶]
[ File : grapes.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۳۹]
[ File : import.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۴۲]
[ File : intro.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۴۴]
[ File : linen.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۴۷]
[ File : machinesign.exe ]

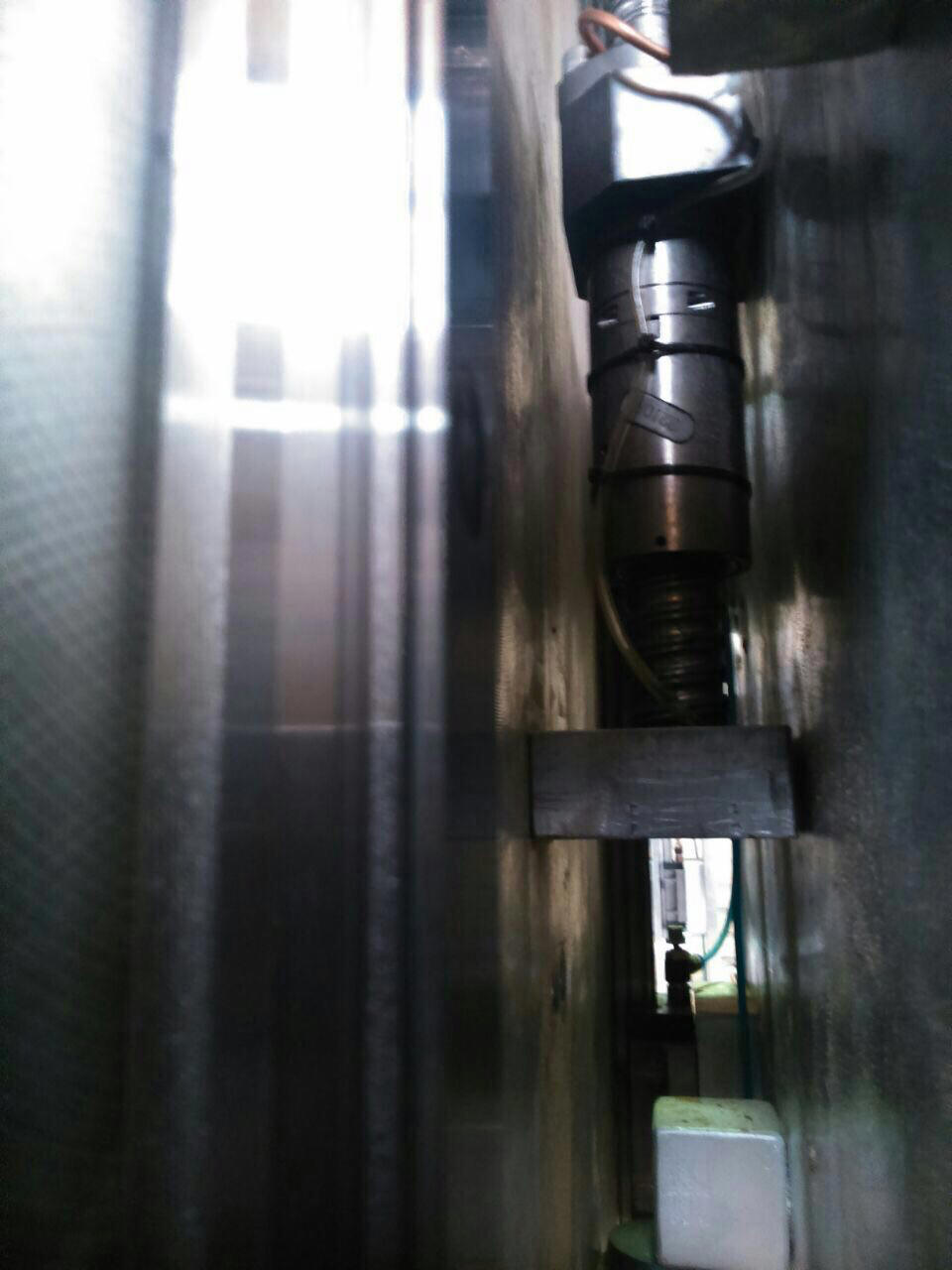

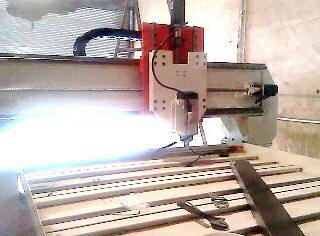

samakoush, [۱۲.۰۲.۱۶ ۰۸:۵۰]
[ Photo ]

samakoush, [۱۲.۰۲.۱۶ ۰۸:۵۰]
[In reply to samakoush]
سلام دوستان
پیرو صحبت های قبلیتان در باب لقی و دقت تجهیزات بال اسکرو و دنده شانه و .... . بنده روشی سراغ دارم که با آن میتوان خطای لقی در تجهیزات انتقال قدرت را تا حدود زیادی جبران کرد،آن را در گروه عنوان میکنم تا همه بتوانند استفاده کنند و بهره ببرند،با این روش حتی با پیچ متری های معمولی به دقت های بالایی رسید،،،،، تصور کنید بجای یک مارپیچ و یک مهره، یک مارپیچ و دو مهره داشته باشیم!!! چگونه؟ به صورتی که دو مهره از یکدیگر با یک فنر در حال فرار هستند، با این روش مهره سمت چپ، لقی سمت چپ را جبران و مهره سمت راست لقی سمت راست را جبران میکند و عملا لقی تبدیل به بکلش(فنریت تاخیری) می شود، اگر توان محاسبات و تسلط بر کنترل دارید و می توانید کنترلر خودتان را بسازید، آنوقت می توانید ضریب فنریت را لحاظ و به دقت های بالا برسید، اگر هم توانش را ندارید، سختی فنر را انقدر بالا بگیرید تا عملا پاسخ زمانی(پاسخ زمانی:مدت زمانی که شما فرمان را به سیستم صادر میکنید و سیستم عمل میکند) به صفر میل کند، یا کلا فنر را حذف و مکانیزمی بسازید که فنر را حذف و توسط پیچ تنظیم، میزان فرار دو مهره را تنظیم کنید،و عملا میزان لقی را تنظیم کنید(توجه کنید که در صورت اعمال نیروی زیاد برای فرار دو مهره از یکدیگر، اصطکاک بالا رفتی و سیستم اصطلاحا سفت می کشد)، در حالتی که از پیچ تنظیم استفاده کردید، حتما باید به نحوی قفل کن طراحی کنید که پیچ تنظیم قطعا شل خواهد شد.
هر سوالی هم برای ساخت و نحوه طراحی و انتخاب مکانیزم ها برای ساخت این ادوات داشتید، بپرسید، بنده تاجایی وقتم اجازه دهد، کمکتان میکنم.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۵۰]
[ File : multiplate-nesting.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۸:۵۳]
[ File : panelling.exe ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۸:۵۶]
[In reply to samakoush]
سلام. ممنون آقاي مهندس. البته اين روش همان روش استفاده شده در بال اسكرو هاي دو مهره است. با قرار دادن لاتون بين دو مهره ميتوان لقي آن را گرفت. در پروژه اي ديدم آقاي مهندس عليمرداني با دنده هم توانستند به بك لش صفر برسند.
بالاخره كار نشد نداره.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۰]
[In reply to Kasra Mehraky]
منتظرم دانلود تمام شه در خصوص بال اسکرو حرف دلها دارم

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۱]
[ File : profile-bridge.exe ]

samakoush, [۱۲.۰۲.۱۶ ۰۹:۰۲]
[In reply to Kasra Mehraky]
خواهش می کنم،
خواستم اطلاع رسانی شود تا افراد گروه بدانند چنین روشی هم وجود دارد،
و کاملا عملی و قابل دسترس است و ارزان است.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۲]
تا پایان آپلود فقط دو فایل دیگر باقیمانده

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۲]
[In reply to ahmad shokhmgar]
سوزناك ميگي مهندس. دل آدم كباب ميشه.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۳]
[In reply to samakoush]
حتما. دقت كرده باشيد اكثر پرينتر سه بعدي هاي توي بازار با پيچ متري ساخته شده. دو مدل هاي مرغوب آنها از همين مكانيزم استفاده شده كه دقت نسبتا خوبي دارد.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۴]
[In reply to Kasra Mehraky]
در*

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۵]
[ File : simple wood.exe ]

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۵]
[In reply to ahmad shokhmgar]

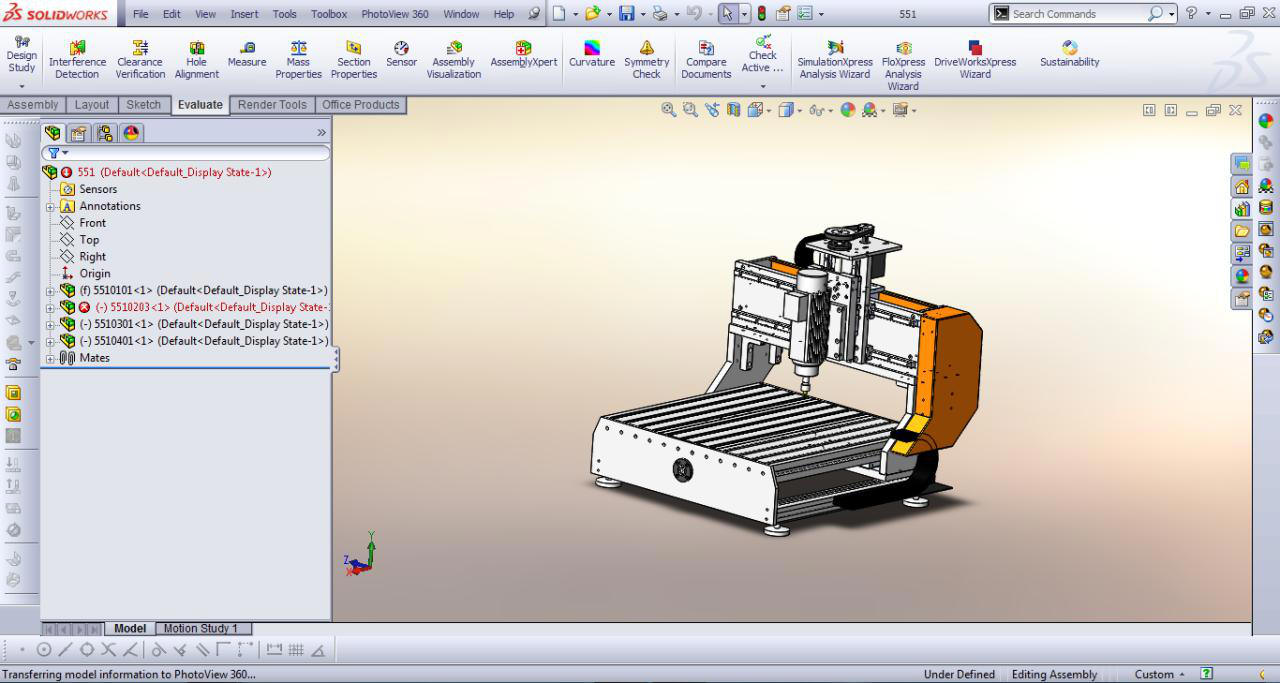

مهندس سوييچ كن روي اينونتور. به مراتب بهتره از ساليد. منم قبلا ساليد كار ميكردم.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۶]
خيلي براي ماشين سازي بهتره

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۶]
[In reply to Kasra Mehraky]
اختیار من دست خودم نیست. تعداد بسیار زیادی با من کار می کنند. زبان مشترک همه ما سالید است.

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۷]
خروجي ساليد هم ميده. فايلهاي اونم باز ميكنه

Kasra Mehraky, [۱۲.۰۲.۱۶ ۰۹:۰۷]
حتي اسمبلي. با تمام قيود

samakoush, [۱۲.۰۲.۱۶ ۰۹:۰۷]
[ Photo ]

samakoush, [۱۲.۰۲.۱۶ ۰۹:۰۸]
[In reply to samakoush]

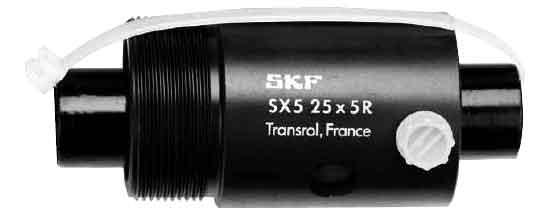

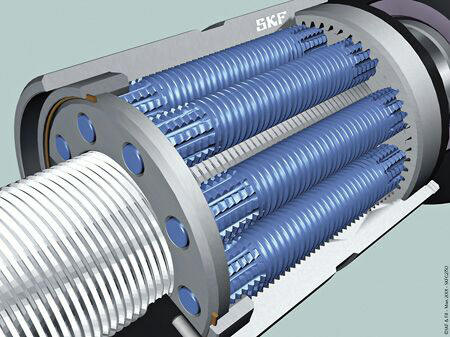

خیلی دلم میخواد این رولر اسکرو های جدید سریع تر به بازار بیاید و نحوه پاسخشون به شرایط را عملا مشاهده کنم.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۰۹]
[ File : stablesign.exe ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۰]
دوستان عزیز تعدادی PDF از سری اطلاعات نرم افزار آرت کم برایتان ارسال شد. بدنبال آن دو سری فیلم آموزشی کاربردی ارائه گردید امیدوارم این موارد برای شما کارآمد و مفید باشد.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۱]
یک سری دیگر اطلاعات در خصوص انواع بردارهای کاربردی نظیر اسماء متبرکه و آیات قرآنی و گل و بلبل امشب ارائه خواهد شد

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۲]
یک روش استفاده از وکتور و نحوه جی کد گیری به روش V گفته خواهد شد

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۲]
همچنین یک روش نحوه استفاده از تصاویر JPG و طرح زدن ارائه خواهد شد

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۳]
همه آنها امشب بعد از پایان تبلیغات

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۳]
البته قبل از شروع تبلیغات یک سری مطالب در خصوص بال اسکرو آپلود می شود. زمان آپلود این مطالب حدود 15 دقیقه می باشد.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۳]
و اما بال اسکرو

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۴]
در قدیم الایام که تکنولوژی بال اسکرو کشف نشده بود ، جهت حرکت و جلو و عقب بردن میز ها و محور ها از سیستم پیچ و مهره استفاده می شد . از آنجائیکه در اثر حرکتهای لغزشی موجود بین دو سطح پیچ و مهره باعث سایش و خوردگی و در نتیجه لق شدن مکانیزم حرکت می شد ،نمایی از تفاوت بین پیچ و بال اسکرو به فکر افتادند و تغییراتی در نوع دنده های پیچ و مهره دادند و بجای استفاده از پیچ و مهره با سطح مقطع مثلثی ، از پیچ و مهره با سطح مقطع ذوزنقه و تا حدی مستطیلی استفاده کردند . این مدل پیچ و مهره ها هم اکنون نیز در میز دستگاههای فرز و تراش معمولی به وفور به چشم می خورد . از یک طرف باید برای روان کار کردن این سیستم یک لقی مشخصی بین پیچ و مهره بوجود می آوردند و از طرف دیگر به مرور زمان این پیچها نیز سائیده شده و دقت خود را از دست می دادند . پیج وقتی راستگرد می شد ، یکنمایی از بال اسکرو و ساچمه های داخل آن طرف مهره درگیر بود و وقتی چپگرد می شد ابتدا لقی طی می شد تا به طرف دیگر برسد و سپس طرف دیگر درگیر می شد . اختراع دیگری سبب شد تا میزان بسیار زیادی از این مشکل حل شود و آن سیستم لید اسکرو بود . در این سیستم ، به جای استفاده از یک مهره ، از دو مهره استفاده می شد و بین دو مهره فنری قرار داشت . این فنر توسط پیچ هایی تنظیم می شد و باعث می گردید در هر صورت دو طرف مهره ها درگیر باشند و با چپگرد و راستگرد شدن ، لقی به حداقل برسد و در جائیکه پیچ خورده شده ، فنر باز شده و خود را تنظیم نماید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۴]
سیستم بسیار عالی بود ولی همچنان یک مشکل داشت و آن لغزش سطوح بود . اختراع بال اسکرو این مشکل را حل کرد و دنیایی جدید را در برابر صنعت گشود . مکانیزم حرکت بال اسکرو همانند حرکت بلبرینگ ها می باشد . در بین سطوح هیچ لغزشی نیست و مبنای حرکت غلتش کامل است . در سیستم پیچ و مهره ، با اضافه شدن نیرو مثلا وزن ، نمایی از بال اسکرو و شیار تک ردیفیبر طبق فرمول اصطحکاک ، نیرو در ضریب اصطکاک ضرب می شد و نسبتی خطی را به دست می داد یعنی هرچه نیرو بیشتر ، اصطحکاک بیشتر و نیروی مورد نیاز جهت چرخش هم بیشتر می شد . در سیستم بال اسکرو لغزش نیست و غلطش می باشد . خودم دستگاهی را که جهت نسب محور X آن از جرثقیل استفاده کردیم ، بعد از نصب با حرکت دو انگشت به راحتی مهره را چرخاندم و محور X را جلو و عقب بردم . البته بعد ها در کلاسهای درسم این مطلب را برای دوستان اجرا می کردم تا نکته بسیار مهمی را که الان می خواهم بگویم را برایشان بطور عملی نمایش دهم . متاسفانه اکثر دوستان در طراحی دستگاه CNC به جای محاسبات علمی ، از قدرت حسی استفاده می کنند . خیلی جالب است اگر بگویم اکثر CNC سازان ایرانی واقعا نمی دانندنمایی از بال اسکرو با شیار از خارج برای محورهای دستگاه خود چه موتوری را از لحاظ توان و گشتاور باید بکار ببرند . اگر شما هم نمی دانید پس می توان گفت که آن بخش از CNC را که اکثرا CNC سازان نمی دانند شما هم نمی دانید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۵]
پس خیلی عقب نیستید . به حس خود اطمینان کنید و حدودی یک موتور را برای محور خود انتخاب کنید ، اینهمه آدم این کار را کردند و چیزی نشد . گرچه اولین توصیه ناشدنی من این است که علمی کار کنید که اگر نشد ، توصیه دوم من این است روی حس خود کار کنید . دوستی یک CNC ساخته بود و بر روی محور X که بدنه محور Y می شود یک سیستم سرو موتور و بال اسکرو نصب کرده بود . برای حرکت محور 50 کیلویی Y از یک سرو 750 وات استفاده کرده بود و یک گیربکس یک به ده هم سر موتور نصب کرده بود تا یک موقع دستگاه زیر بار کم نیاورد .شکل ساچمه های بال اسکرو در شیار تک ردیفی در دستگاههای ما برای این محور از سرو های 400 وات استفاده می شود و هیچ گیربکسی هم سر راه نیست . فهمیدید چی شد ؟ حس ایشان حدود بیست برابر حس ما احساس نیاز می کرد . البته بعد از خوردن آن ضربه حسابی ، حس ایشان تعدیل شد و اصطلاح گردید . در اثر اشتباه در تنظیم کنترلر، محور Y با تمام سرعت به انتها رفت و به راحتی 8 عدد پیچ 10 بریده شد و تمامی سیستم ایشان از هم پاچید. ایشان و خیلی دیگر از دوستانی که برای اولین بار CNC می سازند ، نمی دانند که بال اسکرو خود یک گیربکسی عظیم است .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۶]
در کلاس درس برای درک این مورد به دوستان می گویم که با تمام توانتان محور X را که بزرگترین محور و سنگین ترین محور هم می باشد را نگه دارند و در حالیکه آنها تمام تلاش خود را می کنند من با دو انگشت ، مهره گردان بال اسکرو را می چرخانم و همه آنها با محور به جلو و عقب می روند و بعد جمله معروف را می گویم که : " فکر می کنید با این اوصاف ، چه موتوری برای حرکت محور X نیاز است ؟ " و این آزمایش ، ذهنیت نجومی آنان را در حد بسیار زیادی اصلاح می کند. بگذارید از این مطلب فعلا خارج شویم و در موقع مناسب جهت فرمولاسیون و طراحی باز هم در خدمت شما خواهم بود .

همانگونه که در شکل های مقابل دیدید بین رزوه ها ساچمه ها حرکت می کنند و با گردش ساچمه ها ، آنها دارای حرکت طولی هستند و باید بعد از دوران کامل به جای خود برگردند . سه مکانیزم برای اینکار طراحی شده است . در یکی از آن ساچمه ها چرخیده به انتهای مهره که می رسند توسط یک لوله به ابتدا برگشته و این سیکل ادامه پیدا می کند . در دو مکانیزم دیگر برگشت ساچمه ها بعد از اتمام هر گام است و تنها فرق بین آن دو در روش برگشت می باشد که در یک روش مکانیزم برگشتشکل ساچمه های بال اسکرو در دور کامل در داخل مهره تعبیه شده است و دیگری در خارج مهره . هرسه مدل را می توانید در شکل های روبرو ببینید . به ساعت 7 صبح داریم نزدیک می شویم . تعجب نکنید ، بعد از خوردن سحری دارم این مطلب را می نویسم . اجازه دهید یک خاطره را که در بر گیرنده یکی از نکته اجرایی بال اسکرو می باشد را برایتان بیان کنم . استاد تراشکار ما که می خواست کم نیاورد اعلام کرد که بال اسکرو را دیده است و با آن کار هم کرده است . این قضیه برای سال 84 است و ما قبل و بعد از ایشان چندین استاد تراشکار به خود دیده ایم . بال اسکرو محور Z در دستش بود و با آن بازی می کرد . باید سر و ته بال اسکرو را طبق نقشه می تراشید ، مقداری که صحبتها طولانی شد گفت بگذارید همینکه صحبت می کنیم من این بال اسکرو را هم بتراشم . مهره را چرخ بزرگی داد و قبل از اینکه فریاد صبر کن من بلند شود ، کار خودش را کرد و مهره را درآورد . در آوردن مهره همانا و پاشیده شدن ساچمه ها کف کارگاه همان . ای کاش کف کارگاهش موزائیک بود یا اصلا تمیز بود ، کف کارگاه بتونی بود که بسیار درب و داغون بود و کاملا روغنی و سیاه و مملو از سفاله های ریز و البته بخاطر کمبود جا ، دستگاهها هم نزدیک بهم . شما هم یا این قضیه را تجربه کرده اید و یا قطعا تجربه خواهید کرد . ادعای بعدی ایشان این بود که من ساچمه ها را جا می زنم و حدود 2 ساعت هم در این خصوص سرکار بودیم .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۶]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۷]
در آخر پیکی گرفتیم و مهره و ساچمه و پیچ را روانه فروشنده کردیم و با صرف 40 هزار تومان هزینه 40 در سال 84 ساچمه های بال اسکرو ما جا خورد . من در این خصوص خیلی حواسم جمع بود ، اما مونتاژ و دمونتاژ همیشه بر وفق مراد نیست . حدود دو سال بعد ، چند روز مانده به نمایشگاه ، لحظات پر اضطراب ، ساعت 2 نیمه شب ، در کارگاه تنها بودم و بسیار خسته ، پیچ را به گیره بستم و برگشتم که سنگ را بردارم مهره در اثر وزن خودش چرخید و از زیر به زمین افتاد . در کارگاه بخاطر سنگ زنی و اره کشی و قلاویز و ... زیر گیره ما پر از سفاله و خرده آهن و ... بود و من در آن لحظه فقط توانستم کار را برای نیم ساعت تعطیل کنم . بعد از استراحت آمدم و ساچمه ها را پیدا کردم و چون در ساعت 3 نیمه شب می دانستم همه جا بسته است گفتم باید خودم این ساچمه ها را جا بزنم و جا زدم و خاطره عظیم دیگری را رقم زدم . فردای آن روز در کف کارگاه یک ساچمه دیدم . احساس کردم باید ساچمه های دیگری هم باشد . خیلی گشتم و یک ساچمه دیگر هم پیدا کردم . مشکل آنجا بود که محور Z را بسته بودم و وقت بازکردن آن را هم نداشتم . با خودم گفتم ولش کن نمی خواهد اما وجدان درد امانم را بریده بود و احساس کردم بخش زیادی از فکر من به دنبال همان دو ساچمه است . صاحب دستگاه راضی نیست که دو عدد از ساچمه های بال اسکرو محور Z اش در سر جایش نباشد . بالاخره تصمیم گرفتم دو ساچمه را جا بزنم . محور Z را باز کردم و خیلی سریع و بدون فکر کردن یک شیار پیدا کردم و دو ساچمه را درون آن انداختم و تجربه سنگین دیگری را رقم زدم . دوسال بود که دستگاه را تحویل داده بودیم . دستگاه ما جن زده شده بود . محور Z آن هرز چند گاهی از کار می افتاد . ما برای تعمیر می رفتیم .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۷]
اما می دیدیم دستگاه درست کار می کند . هرچه صبر می کردیم ، دستگاه درست کار می کرد . می رفتیم دو روز بعد دوباره از کار می افتاد و Z آلارم می داد . خیال ما از مکانیک دستگاه راحت بود چون وقتی با دست بال اسکرو را می چرخاندیم به راحتی می چرخید ، کابل ها هم مشکلی نداشتند و درایو سرو هم درست کار می کرد . بنده خدا مهندس کشاورز هم مشاوره زیادی داد ولی قصه دستگاه ما لاینحل مانده بود . تا بعد از دو سال جهت سرویس مکانیک دستگاه رفتیم و مهره های بال اسکرو را در آوردیم تا با بنزین بشوریم و چک نماییم . در محور Z دیدم 2 عدد ساچمه در شیار خود نیستند و در شیار زائد انتهای مهره هستند . این دو ساچمه پکینگ مهره را خراب کرده بودند . زمانیکه دستگاه درست کار میکرد ، این دو ساچمه در پکینگ گیر افتاده بودند و زمانیکه در اثر رفت و برگشت زیاد از آنجا خارج می شدند باعث قفل محور Z می شدند . ما که برای تعمیر می رفتیم و دستگاه را روشن می کردیم دستگاه به رفرنس می رفت و با اینکار این دو ساچمه می چرخیدند و به داخل پکینگ خراب شده می رفتند و گیر می افتادند و آن ساعتهایی که ما به انتظار خراب شدن دستگاه می نشستیم ، در حقیقت باید این دو ساچمه بیرون می آمدند و از شانس ما این اتفاق نمی افتاد . دو عدد ساچمه نابجا چقدر خسارت وارد کرد . چقدر MDF که در وسط کار خراب می شد . نارضایتی زیاد صاحب دستگاه و هزینه زیاد تعمیرات ما . اگر آن دو ساچمه را با عجله جا نمی زدم اینهمه خسارت به بار نمی آمد .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]

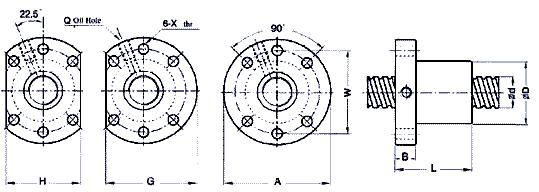

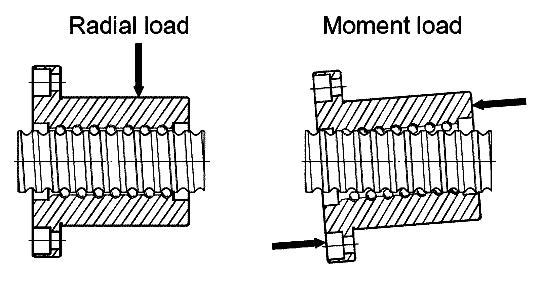

نیم نگاهی به انواع بال اسکرو زیر بیاندازید . همانگونه که مشخص است سطح مقطع بال اسکرو ها دارای سه فرم می باشند . بیشترین کاربرد را فلنچ سمت چپ دارد . این فلنچ از بغل بریده شده و در میز دستگاه می تواند فضای کمتری را بگیرد. از سوی دیگر در بازار فراوانتر می باشد چون درخواست آن بیشتر است .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]

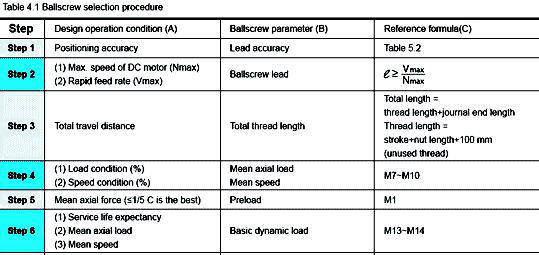

برای خرید بال اسکرو باید چند مطلب را به فروشنده بگویید . اولین و مهمترین آن قطر بال اسکرو است . دومین آن گام بال اسکرو و در نهایت طول بال اسکرو . در ناظم الاطبا تهران تا دلتان بخواهد بال اسکرو فروشی وجود دارد . و طبق معمول رقابت و طبق قاعده تلقب و دوز و کلک . شما در تمام مغازه های ناظم الاطبا می توانید علیه بقیه مغازه ها مدرک دال بر متقلب بودن دیگران جمع کنید و جالب اینکه ماست هیچکدام از آنها ترش نمی باشد . خود من هم علیرغم متخصص بودن در دام حرفه ای هایی افتاده ام که مپرس . همه آنها دلایل بسیار موجهی دارند که این دلایل آدم را مجبور می کنند تا فقط از آنها خرید انجام دهیم و بقیه گویی متقلبان عالمند . نماینده انحصاری را در دنیا و در هر کشور فقط به یک شرکت می دهند اما در ناظم الاطبا تعداد بسیار زیادی شرکت دارای نماینده انحصاری از یک محصول هستند . مارکی را که قیمت آن در دنیا 30 درصد بالاتر از مارک دیگر است ، در ناظم الاطبا می توان 30 درصد پایین تر از همان مارک خرید !!! و من همه این مطالب را گفتم چون از خاله زنک بازی های ناظم الاطبا خسته شده ام .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]
قطر بال اسکرو ، گام بال اسکرو و طول بال اسکرو برای خرید کافی است . متناسب با قط و گام ، فروشنده مهره مورد نظر را به شما می دهد . فقط ذکر چند نکته ضروری است .

نکته اول مهره ای که تحویل شما می شود دارای یک لوله وسط می باشد . در این لوله خود چند نکته وجود دارد . اول تا زمانیکه مهره را در بال اسکرو نصب نکرده اید تحت هیچ عنوان ، تاکید می کنم تحت هیچ عنوان لوله را خارج ننمایید . چون تمام ساچمه های مهره نقش بر زمین خواهد شد . دوم در طراحی ابتدا و انتهای بال اسکرو می باشد . در طراحی ها باید لبه ای را در نظر بگیرید که لوله به آن مماس شود و مهره به راحتی در پیچ بال اسکرو بسته شود . به همین دلیل لوله بسیار نازک گرفته شده تا در طراحی محدودیت کمتری ایجاد کند البته در اینجا یک نیم نکته هم ضروری است . قبل از اینکه لوله مهره بال اسکرو را روی پیچ قرار دهید ، شیار پیچ را با سورهان گرد کوچک باز نمایید . پلیسه های تراش ممکن است ورود مهره را با مشکل مواجه نمایند . نکته فوق مهم سوم اینکه بعد از نصب مهره بر روی پیچ ، لوله مذکور را دور نیاندازید چون در حین تعمیرات و نگهداری و یا هر موقع دیگری که مجبور به درآوردن مهره بال اسکرو از روی پیچ می شوید این لوله را لازم دارید و بدون این لوله ، در آوردن مهره بال اسکرو یک معمای بسیار پیچیده خواهد شد . این سه و نیم نکته مربوط به نکته اول بود .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۸]

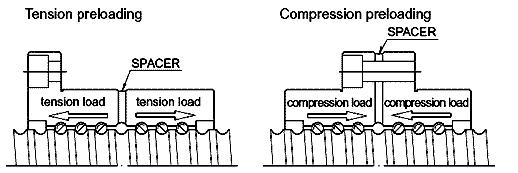

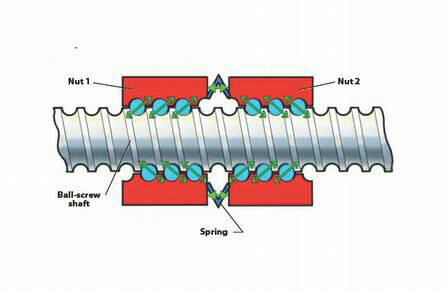

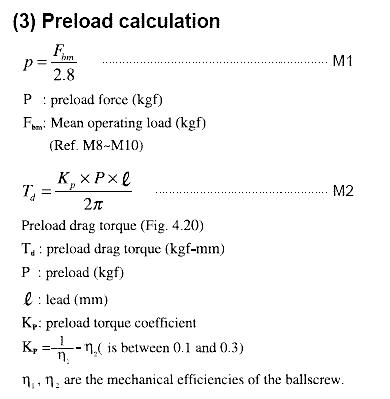

نکته دوم اینکه ممکن است شما بخواهید دقت بسیار بالایی از دستگاه خود بگیرید . این دقت در دستگاههای تراش و فرز و سنتر و ... نیاز است . برای اینکار نیاز به استفاده از بال اسکرو های دوبل دارید . در این بال اسکرو ها یک اسپیسر در وسط دو مجموعه بال اسکرو وجود دارد و با تنظیم آنها می توان میزان لقی را در حد بسیار بالایی کاهش داد . البته خود بال اسکرو دارای لقی کمی می باشد و این موارد برای رسیدن به دقت میکرون د نظر گرفته شده است. شکل زیر مفهوم بهتری از ایت قضیه را به شما نشان می دهد .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]

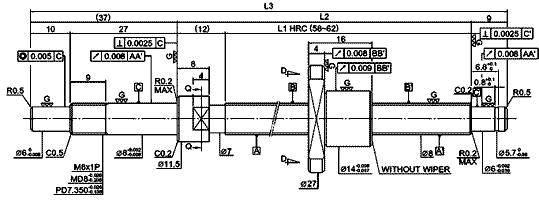

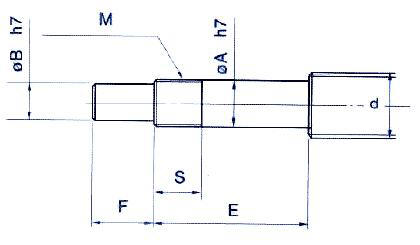

نکته سوم اینکه برای طراحی پیچ بال اسکرو ، بعضی از شرکتها کار را راحت کرده اند و مهره تراشیده شده را بصورت طرح نهایی می دهند . در جداولی که در انتهای دیتا شیت بال اسکرو ها آمده ، طرح های از پیش آماده نمایش داده شده است . می توانید برای دستگاه خود انتخاب نمایید و سفارش دهید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]
اجازه بدهید قبل از اینکه وارد بقیه جزئیات و نکات بال اسکروها شویم ، چند عکس از انواع بال اسکر ها را نمایش دهیم . در چهار شکل زیر دقت نمایید . بال اسکرو های بسیار جالبی در آن است اما جالب تر اینکه شما باید فقط آنها را نگاه نمایید و زیاد قدرت انتخاب ندارید . چون باید بال اسکرویی را تهیه نمایید که در بازار به وفور یافت می شود و هر زمان که بخواهید بتوانید آن را تهیه نمایید . خریدن بال اسکرو خاص و یا بهتر بگویم طراحی عجیب و غریب و یا بهترتر بگویم طراحی دانشجویی ، وقت بسیار زیادی را خواهد گرفت چون باید بال اسکرو طراحی شده وارد کشور شود و هزار البته بسیار گرانتر از بال اسکرو دیگری بود که می توان از وفور آن در بازار مطمئن شد و با قیمت مناسب رقابتی خرید . در لیست زیر مورد FSI از همه بیشتر یافت می شود.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۱۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]

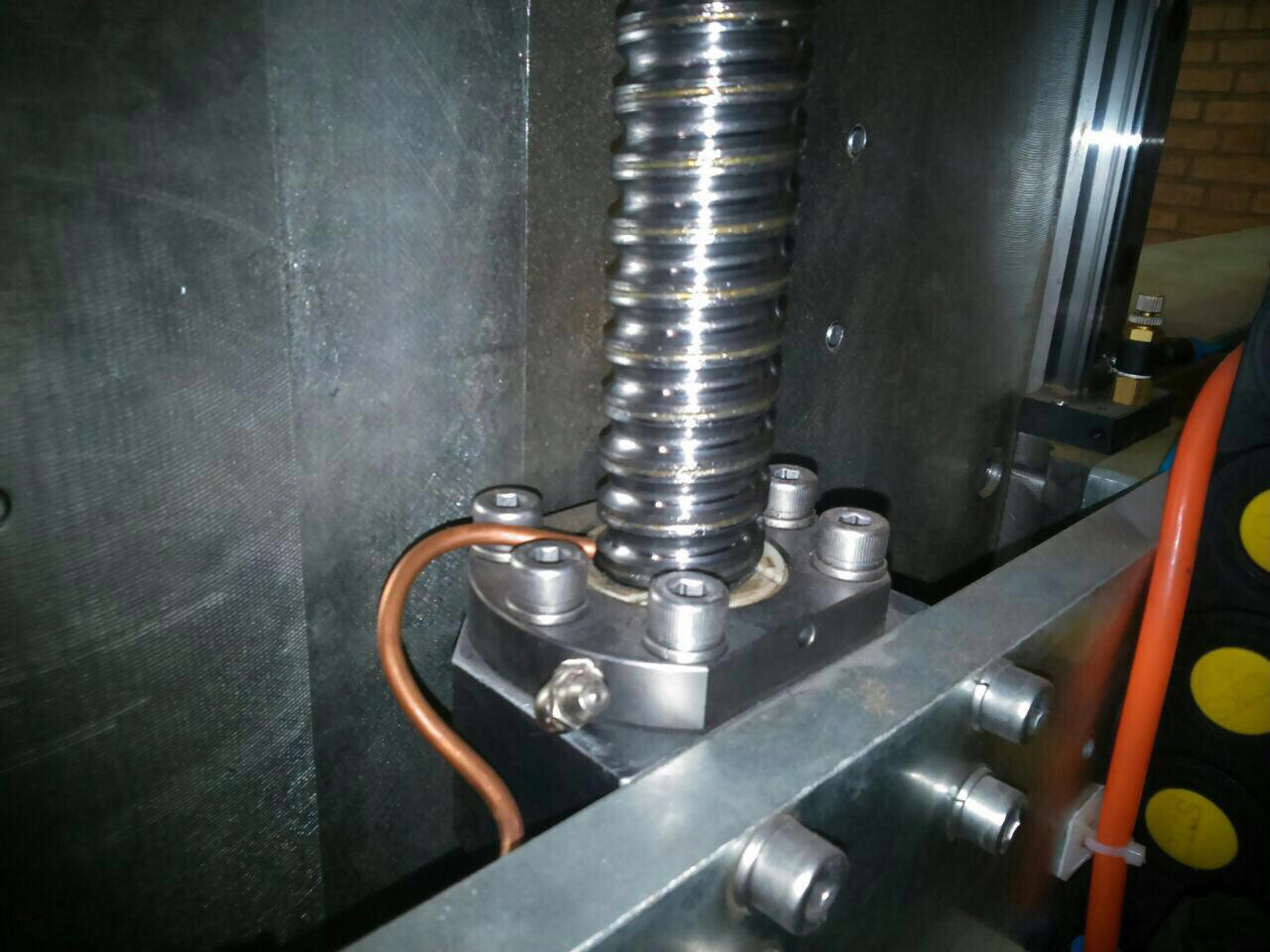

سایر نکات بال اسکرو را با مونتاژ شروع می کنیم . بال اسکرو ما فقط و فقط باید نیروهای عمودی را تحمل کند . اجازه دهید سایر نیروها توسط ریل ها و واگنها تحمل شوند .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۰]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۲]
همانگونه که در شکل های زیر مشاهده می شود چکش را بیخیال شوید ، چون بال اسکرو ها نوع خاصی از بلبرینگ ها هستند ، پس روانی دوران آنها هم باید تا حدود زیادی مانند بلبرینگ ها باشند و هر زمان که احساس کردید چکش مورد نیاز است بدانید فاتحه آن بال اسکرو خوانده شده است. همانگونه که در شکل مفهوم است روغنکاری عمر مفید را افزایش می دهد . در یک دستگاه چینی دیدم که یک پمپ مکانیکی در کنار دستگاه وصل بود و یک بازو داشت . با بالا کشیدن بازو فنری کشیده می شد و آن فنر جهت برگشت ، آرام آرام پیستون روغن را فشار می داد و روغن بصورت قطره قطره توسط شیلنگ های نازک به تمام بال اسکرو ها و ال ام گاید های دستگاه روغن می زد . خیلی خوشم آمد . این دستگاه را نمی دانم در کجای تهران می شود پیدا کرد . اگر دوستی از وجود این دستگاه خبر دارد بگوید تا خودم در دستگاههایم استفاده کنم و به بقیه دوستان هم بگویم. در سومین شکل هم گفته شده که تلاش نمایید بال اسکرو در معرض گرد و غبار و آسیب های ناشی از سفاله و ... نباشد . در شکل چهارم دو مدل از کاور بال اسکرو نمایش داده شده است . کاور سمت چپی آن از مدل لاستیکی بوده و مدل سمت راستی فلزی و مانند فنر می باشد . در دستگاههایی که بال اسکرو در معرض غبار و سفاله و ... است از این کاورها استفاده نمایید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۲]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۲]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۲]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۲]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]

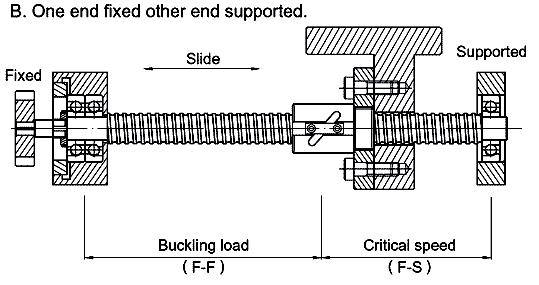

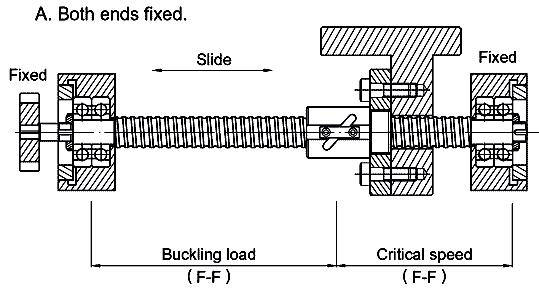

در اشکال زیر چهار روش مختلف بستن بال اسکرو به نمایش گذاشته شده است . گرچه به خوبی می دانم از کدام روش در کجا استفاده می شود ولی این قسمت را نمی گویم تا توی کف آن بمانید . نکته شکل A در این است و نکته شکل B در آن و البته این نکته هم فراموش نشود و ... بس است دیگه !!! یه کم فکر کنید و به جای اینکه از مغز خود بصورت انباره استفاده کنید کمی هم آنرا بکار بیاندازید . البته شک ندارم که در مطالب ارائه شده در این صفحه ، شما نکات این چهار شکل را فرا نخواهید گرفت . هموطن هستید دیگه ، یک ایرانی اصیل . به هر صورت ، من خواهشم را دارم که به این چهار شکل خوب دقت کنید و نکاتش را بیابید . به کاتالوگ هم می توانید مراجعه نمایید.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]

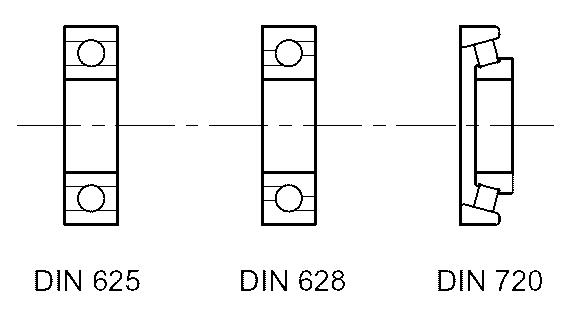

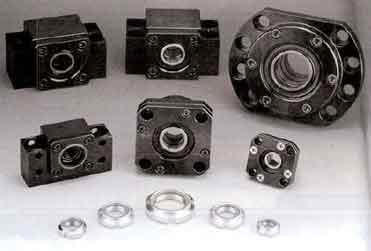

دلم نیامد چند نکته را نگم . به بلبرینگ ها خوب دقت کنید . آنها بلبرینگ معمولی نیستند . بلکه بلبرینگهای جهت دار هستند . بلبرینگ وسط در شکل زیر . این یک نکته .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
در شکل های زیر چند روش برای چیدن آنها را می بینید تا با استفاده از آنها بتوان نیرو های محوری را در هر دو طرف کنترل کرد. اینهم نکته دوم .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۳]
[ Photo ]


ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]

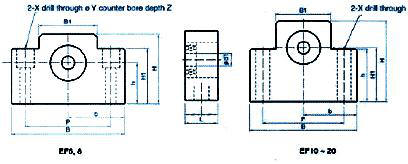

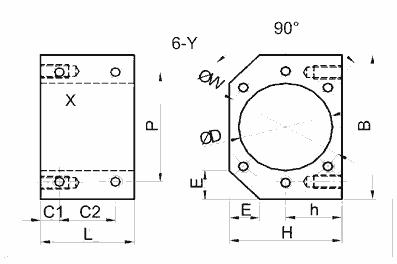

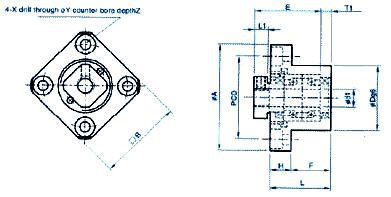

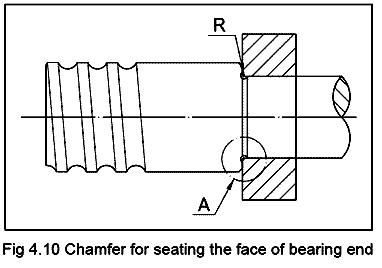

نکته سوم هم اینکه نیاز به هنرمندی شما در طراحی سیستم نگهداری بلبرینگ ها نیست . چون سازندگان بال اسکرو می دانستند امثال شما به این نگهدارنده ها نیاز دارید بنابراین آنها را از قبل برای شما آماده کرده اند. گرچه خود این نگهدارنده ها نیز دارای چند نکته کوچک هستند . اولا گران هستند . البته ارزش دارند ولی از لحاظ ساختاری الکی گران هستند . مثلا در شکل زیر ، نگهدارنده دو بلبرینگی حدود 85 هزار تومان و نگهدارنده تک بلبرینگی حدود 35 هزار تومان است . آنها را می توان با قیمت بسیار مناسب ساخت . من یک تسمه 6 سانت در 2 سانت ماشینکاری شده به طول یک متر گرفتم و با فرز برای 8 ست بال اسکرو هلدر ابتدا و انتها ساختم و در چند دستگاه استفاده کردم . در طراحی خود باید حواستان به ابعاد فلنج موتورتان باشد .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]

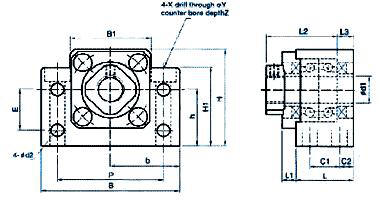

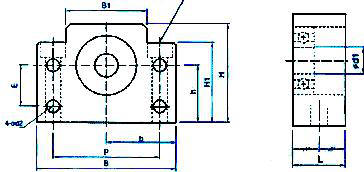

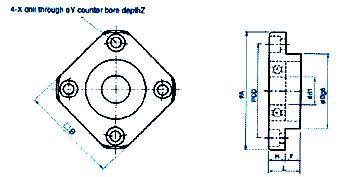

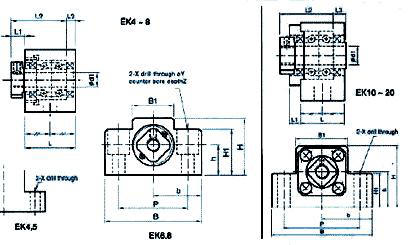

دو نقشه فوق یک نمونه از ست نگهدارنده سر و ته بال اسکرو بود. نمونه های دیگر در زیر قابل مشاهده است . تنها تفاوت در نحوه اتصال این هلدرها به بدنه دستگاه می باشد . کافی است نگاهی به کاتالوگ ها بیاندازید و طرح و سایز مورد نظر خود را پیدا کنید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۴]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۵]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۵]
سازندگان قطعات CNC کار را راحت کرده اند و اندازه های مورد نیاز جهت تراش سر و ته بال اسکرو را هم داده اند . به کاتالوگ نگاهی بیاندازید و قبل از آنکه طرحی را کشف نمایید ، استاندارهای سازنده را در خصوص محصول خود ببینید . و اما سر و ته بال اسکرو !!! می دانید مشکل چیست ؟ سه مساله ساده ! بال اسکرو یک پیچ آب داده شده بسیار سخت است و تراشکاری بر روی آن مشکل می باشد . نکته دوم اینکه طول بال اسکرو معمولا بلند می باشد و در اثر دوران با سرعت در دستگاه تراش ، مقداری لنگ می شود و تراش در این حالت لنگی را در بال اسکرو نگه می دارد . سومین مساله اینکه نمی توان بال اسکرو را به سه نظام دستگاه تراش بست چون احتمال خراب شدن بال اسکرو در قسمت فک های نگهدارنده وجود دارد .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۵]
[ Photo ]

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۵]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۵]
می دانم شما تا حالا چه کرده اید ولی فکر کنم راه مناسب ، همانی باشد که در کاتالوگ دیدم . توصیه من این است که کاتالوگ ها را حتما بخوانید . مطالب جالبی در آنها نوشته است . HIWIN یک مارک بسیار عالی است و هم بسیار قشنگ توضیح داده است که در خصوص محصولاتش چه کارهایی باید انجام دهید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۶]
یک پاراگراف را فعلا قرار نمی دهم. ادامه مطلب

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۶]
ر کاتالوگ فوق الذکر آمده است که آب دو سر بال اسکرو را بگیرید . جهت گرفتن آب دو سر بال اسکرو باید بوسیله سر پیک ، درجه حرارت محل تراشکاری در بال اسکرو را بالا ببرید و به حد سرخ شدن برسانید و بعد اجازه دهید تا به مرور و در هوای آزاد خنک شود . اینکار باعث می شود سختی محل های مورد نیاز به شدت کم شود و ماشینکاری آسان شود . همانگونه که در شکل زیر مشخص است شرکت سازنده ، علاوه بر محل ماشینکاری شده یک بخشی از پیچ را نیز که در نزدیک محل آبگیری است را جزء محل حرکت قرار نداده و آن را از کورس خارج نموده است . شما در طراحی کورسهای حرکتی خود محل قرار گرفتن مهره بال اسکرو را باید بگونه ای در نظر بگیرید که مهره در دو محل مذکور وارد نشود . البته اگر قید این دو سر بال اسکرو را زده باشید ، می توانید مستقیم ، سه نظام دستگاه را به بال اسکرو ببندید و مشکل سوم گفته شده در بالا را حل نمایید . نکته باقیمانده نسبت طول به عرض و لنگ شدن حین تراش است که شما چاره ای ندارید که بال اسکرو را از چند جا مهار نمایید . وقتی دستگاه تراش در مرحله خشن تراشی و دستگاه سنگ در حین دقیق کاری در حال چرخش است در راستای عمود نگاه کنید . نباید لنگی ببینید . لنگی کم به مرور لنگی زیادی را برای شما ایجاد می کند و در دورهای بالا علاوه بر صدمه خوردن به بال اسکرو ، لرزش دستگاه را نیز در بر دارد .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
تراشکار شما اگر با تجربه و حرفه ای باشد خودش می داند باید در گوشه داخل شفت تراشیده شده اندکی فرو رفتگی ایجاد کرده باشد . ولی شما هم می توانید طبق استانداردهای مختلف ارائه شده در کاتالوگ ، در نقشه ای که به تراشکار خود می دهید ، میزان دقیق مورد نیاز را به ایشان بدهید تا ایشان همینطوری و بصورت حسی روی بال اسکرو شما عملیات ماشینکاری انجام ندهند . در دو شکل زیر دقت نمایید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
مطالب گفته شده در بالا ، جهت نگهداری سر و ته بال اسکرو بود . جهت اتصال مهره بال اسکرو هم قطعات آماده در بازار موجود است . به پشتوانه این قطعات آماده است که ادعا کرده ام با یک دریل دستی می توان یک CNC ساخت . اگر یکبار دیگر به بال اسکرو ها دقت نمایید می بینید که سطح فلنج همه آنها عمود بر محور دوران خود می باشد . قطعات آماده شده ای در بازار موجود می باشد که سطح فلنج را 90 درجه چرخانده و شما به راحتی می توانید بال اسکرو را روی سطح محورها نصب نمایید . به شکل زیر دقت کنید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
موارد در قسمتهای بالا گفته شد ، شرایطی است که شما بخواهید در سیستم بال اسکرو ، پیچ را بچرخانید و با اینکار مهره به جلو و عقب برود . و با جلو و عقب رفتن ، میز را جابجا کند . در شرایطی که طول پیچ بال اسکرو نسبت به قطر آن زیاد باشد ، با دوران پیچ ، لنگ در آن می افتد و پیچ شروع به تاب خوردن می کند . در این شرایط پیچ را ثابت نگه می دارند و مهره را دوار می کنند . این مطلب که در میز و محور X بیشتر اتفاق می افتد ، پیچ را از دو سر ثابت نگه می دارند و از دوران آن جلو گیری می کنند . در این حالت وقتی مهره چرخانده می شود ، خودش به جلو و یا عقب می رود . مکانیزمهای آماده ای در بازار وجود دارد که دوران مهره را توسط بلبرینگها به حرکت خطی منتقل می کنند . این قطعات ، مهره گردان بال اسکرو نامیده می شوند و دارای قیمت بالایی هم می باشند . جهت ثابت نگهداشتن پیچ تحت هیچ شرایطی از جوش استفاده ننمایید . می توانید دو سر بال اسکرو را رزوه نمایید و بوسیله مهره ، آن را به میز وصل کرده و از دو طرف آن را حسابی بکشید. در شکل زیر نمونه ای از مهره گردان بال اسکرو را مشاهده می نمایید.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۷]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۸]
در شکل زیر مراحل انتخاب بال اسکرو را 11 قسمت عنوان کرده است و پارامترهایی را که باید در نظر گرفته شود و فرمولهای محاسباتی را که برای هر حالت مورد نیاز است را بیان کرده است . نمونه ای از این فرمولها هم در زیر جدول نمایش داده شده است . اگر اجازه بدهید وارد این مطلب نشوم . فقط به یک دلیل و آنهم فرمولهای درج شده در محاسبات است و محیطی که من در آن تایپ می کنم امکان درج فرمولهای ذکر شده را ندارد . مطلب بسیار ساده است . اگر به کاتالوگ ها نگاهی بیاندازید تمامی فرمولها با توضیحات کافی ارائه شده است و حتی در جائیکه احساس می کند مقداری سنگین شده است با زدن یک مثال و حل آن مطلب را قابل فهم تر می کند . و سپس ادامه می دهد و مثال بعدی و همینطور ادامه می دهد تا یک طراحی کامل صورت پذیرد . لطف نمایید و این مطلب را از روی کاتالوگ ها مطالعه نمایید و هرجا سئوال داشتید بپرسید 091222277199 احمد شخم گر . البته من هم بصورت قصه وار نکات را در این مختصر نوشته ارائه می کنم .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۹]
[ Photo ]

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۲۹]
هنوز مطالب بال اسکرو تمام نشده است ولی اطلاعات مختصر من به زودی تمام می شود . البته قصد دارم روزی بنشینم و مثل یک مهندس درست و حسابی کاتاگوگها را بخوانم و به دانش خودم بیافزایم . فی الحال مطلب بعدی که خواهم گفت شرحی بر نحوه محاسبه و طراحی بال اسکرو ها است . بزرگترین ، مهمترین و پیچیده ترین مطلبی که در خصوص بال اسکرو ها وجود دارد . گرچه می دانم شما آدمی نیستید که از آنها استفاده کنید و در نهایت این مطالب هیچ وقت به کارتان نمی آید .

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۳۰]
آخیش راحت شدم

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۳۰]
جناب مهندس برزگر عزیز بفرمایید.

ahmad shokhmgar, [۱۲.۰۲.۱۶ ۰۹:۳۰]
دوستان عزیز تبلیغات آزاد است
/////////////////////////////////////////////////////////////////////////////////////////////////

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۰۹:۳۰]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
[ File : هندبوک بالسکرو.pdf ]

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۰۹:۳۲]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
[ File : sandvik coro guide.pdf ]

علیرضا قربانی. بابل, [۲۹.۱۲.۱۱ ۱۰:۱۰]
#پرسش
#G_code

کاربرد و گستره ی جی کد نویسی کجاست؟
چه کسانی لازم است که جی کد نویسی بلد باشند؟
کدام ماشینها را میتوان با جی کد کنترل کرد؟ و تا چه اندازه؟

علیرضا قربانی. بابل, [۲۹.۱۲.۱۱ ۱۰:۱۲]
کسی که قصد ساخت CNC داره، چه زبان ها و نرم افزارهایی باید بلد باشه؟

Ali Tahmasvand, [۲۹.۱۲.۱۱ ۱۰:۵۱]
[ Photo, باعرض سلام بزودی با عرضه محصولات روبوتیکام ایتالیا در خدمت دوستان هستیم 09195668818 ]

Ali Tahmasvand, [۲۹.۱۲.۱۱ ۱۰:۵۱]
[ Photo, @persian_cnc_art 09195668818 ]

Ali Tahmasvand, [۲۹.۱۲.۱۱ ۱۰:۵۲]
[ Photo ]

Ali Tahmasvand, [۲۹.۱۲.۱۱ ۱۰:۵۲]
[ Photo, @persian_cnc_art 09195668818طهماسوند ]

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۰:۵۷]
اگر امری هست من در خدمت شما هستم ؟

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۱۱:۱۳]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
[ Video, فنر ساخته شده از آلیاژ حافظه دار
@sakhtotolid ]

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۲:۰۲]
[Forwarded from مهندس دلشاد برنا ابزار]
https://i.instagram.com/bornaabzartoos/
https://telegram.me/cncbornaabzar

Unknown, [۲۹.۱۲.۱۱ ۱۲:۲۵]
تشکر از جناب مهندس شخمگر
دیشب و امروز صبح از مطالب راجع به بال اسکرو استفاده کردم البته مطالب صبح را قبلا در سایت هم مطالعه کرده بودم

ترجمه کاتالوگ NSK کار بسیار خوبی است که در حال انجام دادنش بودم که مجله ساخت و تولید بسیار فعال تر و سریعتر کار را تمام کردند و خیلی هم کار خوبی انجام دادند

لطفا یک کاتالوگ جامع دیگر معرفی بفرمایید برویم سراغ ترجمه آن

Unknown, [۲۹.۱۲.۱۱ ۱۲:۲۶]
[In reply to محمد برزگر ساخت و تولید]
عالی
ممنون از زحمات شما

میرزاده, [۲۹.۱۲.۱۱ ۱۲:۴۲]
[Forwarded from میرزاده]
[ Photo, #سی_ان_سی #mdf شماره تماس 09191143480 ]

میرزاده, [۲۹.۱۲.۱۱ ۱۲:۴۲]
[Forwarded from میرزاده]
[ Photo, سی ان سی های منبت شماره تماس 09191143480 ]

میرزاده, [۲۹.۱۲.۱۱ ۱۲:۴۲]
[Forwarded from میرزاده]
[ Photo, #سی_ان_سی #سنگ شماره تماس 09191143480 ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۲:۴۵]
[In reply to میرزاده]
نمونه واقعي نداريد؟

میرزاده, [۲۹.۱۲.۱۱ ۱۲:۴۷]
سی ان سی های سنگ داریم ولی این نمونه طرح جدیده و نمونه ارائه شده به بازار و هنوز نداریم

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۲:۴۹]
[Forwarded from اکبر هاشمی]
[ Photo, https://telegram.me/joinchat/Albn6wRfQQspDJu_DgeB9g ]

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۲:۵۰]
در گروهی متشکل از متخصصین صنعت برق☝️☝️☝️

mahdi, [۲۹.۱۲.۱۱ ۱۳:۰۱]
[In reply to میرزاده]
با سلام ابعاد کارگیر چقدره ؟
سیستم حرکتی بال اسکرو یا چرخ و شانه؟
قیمت چند؟

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۲]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۳]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۳]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۳]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۳]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۳]
[ Photo ]

Kasra Mehraky, [۲۹.۱۲.۱۱ ۱۳:۰۴]
فروش يك ماشين چوب ٨ كله تخت. فاصله ٤٥ سانت. بسيار خوش ساخت و تميز. يكسال گارانتي. قيمت استثنايي نقد ٩٢ ميليون.
ريل و واگن هايوين.
بال اسكرو هايوين.
سروو ها دلتا.
محور Z بال اسكرو دو مهره.

میرزاده, [۲۹.۱۲.۱۱ ۱۳:۳۳]
[In reply to mahdi]
ابعاد کار گیر 200*240
سیستم حرکتی هم بال اسکرو داریم و هم دنده شانه ای مورب

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۳:۳۸]
[Forwarded from CNC-bornaabzar.com]
https://telegram.me/cncbornaabzar
🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷
تفاوت دنده شانه مورب وساده چیست؟به چه توانی از اسپیندل نیاز دارم ؟آیا واقعا بال اسکرو دقیقتر است؟چرا موتورهای سروو؟همیشه سنگینتر بهتر هم هست؟اینهمه تفاوت قیمت در بازار از کجا ناشی میشود؟


کانال سی ان سی برنا
آموزش و بررسی انواع ماشین آلات سی ان سی و اتوماسیون جوش
تحلیل و مقایسه ماشین آلات صنایع چوب ،سنگ،شیشه و فلزات
بررسی مسایل فنی نرم افزار،قطعات،طراحی و ساخت انواع ماشین آلات


📑📊📈📉💻⚙🛠📕📚


واترجت
لیزر
فرزچوب تک هد و چند هد
خراطی چوب
خط رنگ یو وی و ربات رنگ پاش
فرز حجاری سنگ
سیم برش سنگ
هواگاز
پلاسما
راستبر
خط تولید تیر اچ
خط تولید تیر باکس
انواع پوزیشنرهای خطوط تولید سازه فلزی
برش شیشه
دریل شیشه
ویترای
بارگیر شیشه و ....

برای گرفتن پاسخ سوالات خود و تصمیمگیری درست با ما همراه باشید .
https;//telegram.me/cncbornaabzar
@bornaabzardelshad
09128347067
🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷🇮🇷
درصورت امکان با دوستان خود به اشتراک بگذارید تا در کنار هم به غنای اطلاعات و دانش کمک کنیم.

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۳:۳۸]
[Forwarded from CNC-bornaabzar.com]
[ Photo, حجاری سنگ -جلسه دوم -هم اکنون در کانال برناابزار ]

mohammad ebrahimi, [۲۹.۱۲.۱۱ ۱۳:۴۹]
واقعا چنین گروهی برای صنایع لازمه مطالب خوب و کاربردی نیز ارائه میکنید

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۴:۱۳]
[Forwarded from مجتبی دلشاد مشهد]
یک سوال از دوستان دارم روشی برای قفل کردن اینورتر یا سروو درایوها دارید؟

pooriya rafiee, [۲۹.۱۲.۱۱ ۱۴:۱۷]
[In reply to مجتبی دلشاد مشهد]
اكر از plc اينترنال درايو ها استفاده كنيم ميشه سور رو لاك يا تايمر كذاشت البته اين براي وقتيه كه شما برا كنترل درايوتون هم از plc استفاده كرده باشين!
اين روش به ذهنم رسيد!👍

pooriya rafiee, [۲۹.۱۲.۱۱ ۱۴:۱۷]
سورس

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۴:۱۹]
خوب چرا با پی سی نشه؟

pooriya rafiee, [۲۹.۱۲.۱۱ ۱۴:۲۴]
[In reply to مجتبی دلشاد مشهد]
با بي سي درايو رو لاك كرد!؟

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۲۸]
[ Photo ]

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۲۹]
تجربه ما در حوزه دستگاههای سنگ حدود 8 سال است . نمونه های ساخته شده در دو مدل میز متحرک و هد متحرک می باشد
اکثر دستگاهها مشغول به کار معرق کاری می باشند. دو نمونه از آنها بیشتر کار منبت انجام می دهند
ابعاد بهینه ای که با تجربه دوستان رسیدیم با توجه به سنگهای بازار و کاربرد در ایران 200 در 240 می باشد
آخرین بهینه سازی از لحاظ استقامت و ابعاد و نرمی حرکت و ... در این طرح لحاظ شده است.
گروه ماعده تلاش دارد بهترین سازنده سی ان سی خصوصا در حوزه سنگ باشد.

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۳۰]
[ Photo ]

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۳۰]
[ Photo ]

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۳۰]
[ Photo ]

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۳۰]
[ Photo ]

میرزاده, [۲۹.۱۲.۱۱ ۱۴:۳۱]
نمونه کارهای زده شده با دستگاه های ماشین سازی مائده

ALI GAFOR, [۲۹.۱۲.۱۱ ۱۴:۵۲]
باسلام شرکت کاوش الماس ری توزیع کننده قطعات خودروهای هیوندای در ایران دوستان در صورت نیاز قطعات لیست قطعات ارسال نمایند

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۵:۲۳]
[Forwarded from اکبر هاشمی]
[ Photo, گروه به سوپر گروه تغییر کرده و برای پیوستن به ما لطفا با لینک جدید با ما همراه باشید https://telegram.me/joinchat/Albn6zzMGIe_ahg4ZjwuHQ ]

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۵:۳۵]
🔴دوستانی که در مورد نصب درایو و شرایط خرید آن میخواهند اطلاعاتی کسب کنند میتونند از لینک بالا استفاده کنند

مجتبی دلشاد مشهد, [۲۹.۱۲.۱۱ ۱۵:۴۳]
[Forwarded from CNC-bornaabzar.com]
[ Photo, ابعاد 2000*2200*300 میلیمتر برناابزار با اسپیندل 13 کیلووات ]

خورشید سوار, [۲۹.۱۲.۱۱ ۱۵:۴۸]
[Forwarded from . .]
[ Photo ]

سماکوش تلگرام, [۲۹.۱۲.۱۱ ۱۶:۳۵]
[Forwarded from Electrovolt.ir]
[ Video ]

سماکوش تلگرام, [۲۹.۱۲.۱۱ ۱۶:۳۵]
[Forwarded from Electrovolt.ir]
👆 استفاده از کنترلر PID در ساخت روبات زیر که وظیفه نگاه داشتن گوی در مرکز ثقل خود را دارد بسیار با اهمیت می باشد. فیلم جالب زیر را حتما مشاهده کنید.

pooriya rafiee, [۲۹.۱۲.۱۱ ۱۶:۴۷]
[In reply to سماکوش تلگرام]
👍👍👍👍

قربانی مشتری قطعه, [۲۹.۱۲.۱۱ ۱۷:۲۵]
سلام دوستان عزیز
اگر پی دی اف درمورد روش طراحی و ماشین کاری ارت کم دارید تو گروه بزارید استفاده کنیم .
باتشکر قربانی از پاکدشت

Mohamad Esmailzadeh, [۲۹.۱۲.۱۱ ۱۷:۵۰]
د

قربانی مشتری قطعه, [۲۹.۱۲.۱۱ ۱۸:۰۲]
[ File : اموزش تصویری ارت کم 9.pdf ]

Salimi, [۲۹.۱۲.۱۱ ۱۸:۲۸]
✅شرکت دیاکو نماینده شرکت Hdwerkzeugmaschinenhandel آلمان یکی از بزرگترین فروشندگان ماشین آلات دست دوم اروپایی ازشما جهت عضویت در کانال خود دعوت بعمل می اورد.
@Deyaco1

✅ما مفتخریم که بیشترین تعداد خطوط تولید در کشور را برای شرکت های ایرانی خریداری و وارد نموده ایم.
@Deyaco1
🔵تخصص اصلی ما خطوط تولید و کارخانجات کامل میباشد ولیکن برای تامین نیازمندیهای صنعتگران عزیز انباری در شهرصنعتی کاسپین تهیه نموده ایم که مملو از ماشین آلات روز اروپایی میباشد.
⬅️جهت خرید و فروش ماشین آلات با شماره تلگرامی 09214722012 در ارتباط باشید.
@Deyaco1
مدیر فروش: 09122819729
مدیر عامل : 09121810217

Salimi, [۲۹.۱۲.۱۱ ۱۸:۲۹]
[Forwarded from دیاکو ابتکارآفرین]
[ Photo, خرید و فروش ماشین الات صنعتی

@Deyaco1 ]

Amin Ghasemzade, [۲۹.۱۲.۱۱ ۱۸:۳۲]
با سلاام
انجام هر گونه پرینت سه بعدی
نمونه ی قطعات
ایده های جدید
ارزیابی محصول قبل از تولید
نمونه سازی سریع
و... هزاران طرح اماده
با نازلترین قیمت و کیفیتی عالی
در صورت نیاز اطلاع دهید.
باتشکر

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۸:۵۴]
[Forwarded from اکبر هاشمی]
[ Photo, https://telegram.me/joinchat/Albn6zzMGIe_ahg4ZjwuHQ ]

اکبر هاشمی, [۲۹.۱۲.۱۱ ۱۸:۵۵]
[Forwarded from اکبر هاشمی]
🔴دوستانی که در مورد نصب درایو و شرایط خرید آن میخواهند اطلاعاتی کسب کنند میتونند از لینک بالا استفاده کنند

Ali reza Moradi, [۲۹.۱۲.۱۱ ۱۸:۵۶]
[ File : VID-20160212-WA0002.mp4 ]

Ali reza Moradi, [۲۹.۱۲.۱۱ ۱۸:۵۶]
کنترلر رادونیکس اختصاصی برای دستگاه 4 محور با دوازده موتور و 3 محور Z غیر هم زمان برای دستگاه سی ان سی طلا

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۱۹:۱۸]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
[ Photo, 👇 شماره 59 مجله ساخت و تولید را از دکه های مطبوعات لیست زیر تهیه کنید ]

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۱۹:۱۷]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
[ File : دکه_های_توزیع_کننده_مجله_ساخت_و_تول.pdf ]

Mostafa Ebrahimi, [۲۹.۱۲.۱۱ ۱۹:۵۵]
[Forwarded from فروش دستگاه برش ليزر]
[ Photo, دستگاه هاى برش ليزر Bystronic در حال اورهال🔧 صدرا ليزر 👈🏼فروش دستگاه ليزر و ارائه خدمات برش ☎️٤٦٨٤٣٤٩١--اطلاعات بيشتر👈🏼@Bystroniclaser ]

09128426266, [۲۹.۱۲.۱۱ ۲۰:۴۳]
لیست قیمت ابزار آلات صنعتی را در کانال ابزار تراش ببینید ( مته طلایی ،مته کبالت ،مته ته کونیک ،قلاویز،سه نظام ، کولیس و میکرومتر و مته مرغک و تیغچه ، انواع لوازم اندازه گیری ، گرد بر ، دسته حدیده ، شابلون رنده ، فرز انگشتی ،نقاله ، تراز صنعتی ، پایه ساعت و گونیا مرکب و بزودی کالاهای دیگر)
https://telegram.me/abzartarash
021-66393900

Mostafa Sefidruh, [۲۹.۱۲.۱۱ ۲۰:۵۸]
اصول نگارش چک

.
1- تاریخ و مبلغ چک را حتما ، هم به حروف و هم به عدد بنویسید .
2- بر روی مبلغ عددی و حروفی را با چسب شیشه ای پوشانده و با ناخن روی آن را خط بیاندازید تا در صورت برداشتن چسب ، جوهر را از روی چک جدا کند .
3- هرگز در هنگام نگارش چک ، خودکارتان را عوض نکنید (حتی دو خودکار همرنگ ) . چرا که جاعل بعدا می تواند ادعا کند که خودکار سومی هم در کار بوده است .
گاهی دیده می شود کلاهبرداران مخصوصا خودکار تمام شده ای را به شما داده که بسرعت جوهرش تمام شده و مجبور شوید قسمتی از متن چک را با خودکاری دیگر بنویسید
4- یک اشتباه متداول، استفاده از خودکار دیگران است . هرگز از خودکار کسی که می خواهید چک را با او بدهید استفاده نکنید . حتما برایتان پیش آمده که در هنگام نگارش چک ، طرف مقابل فورا خودکارش را بطرفتان می گیرد . هرگز قبول نکنید !!! چون بعدا با همان خودکار چکتان دستکاری می شود .
5- اگر زیاد چک مینویسید از قلمی منحصر بفرد با رنگی خاص استفاده کنید . (رنگ مشکی و رنگ آبی براحتی قابل ساخت و جعل است)
6- یکی از اشتباهات رایج در نگارش چک این است که قسمتی از متن چک را به طرف مقابل می سپاریم تا بنویسد . بعنوان مثال تاریخ ها را میزند و چک را جهت درج مبلغ و امضا به شما می دهد . یا مبلغ چک را نوشته و از شما می خواهد آن را امضا نمایید
در اینصورت بعدها ، بازهم می تواند چک را دستکاری کند و شما نمی توانید ثابت کنید که بعدا اینکار را کرده چون اطلاعات دیگر چک هم بدست او نوشته شده است .
7- در صورتی که چک خط خوردگی ندارد ، حتما درج نمایید "بدون خط خوردگی" و در صورتی که دارای خط خوردگی است حتما ، میزان و موارد خط خوردگی را در پشت چک کامل توضیح دهید .
8- در صورت عقد قرارداد ، حتما مبلغ ، تاریخ و شماره چک را در قرار داد درج کرده و تصاویر چکها را پیوست نمایید .
9- بعضی چک ها 2 امضا بوده (حتما دو نفر باید امضا کنند) و یا بدون مهر فاقد اعتبارند (معمولا در شرکت ها) . این یکی از فرصت های کلاهبرداری است.
خیلی مواقع صادر کننده چک بقصد پرداخت نکردن یا دیرتر پرداخت کردن چک ، مخصوصا این موضوع را پنهان می کند و چک را امضا کرده و تحویل شما می دهد .
مسلما این چک نقد نخواهد شد و تنها راه شما، شکایت حقوقی (طولانی مدت) از اوست که در آخر هم مدعی می شود که در آن لحظه فراموش کرده بودم که این چک بدون مهر فاقد اعتبار است .
پس در زمان قرارداد و گرفتن چک ، از صادره کننده بخواهید درج کند که این چک دو امضا نبوده و نیاز به مهر ندارد . در این صورت، اگر این مشکل پیش بیاید ، می توانید از وی بخاطر کلاهبرداری و فریب شکایت نمایید .
10- هرگز چک را جهت اصلاح ، تعویض ،و... در اختیار ، صادر کننده قرار ندهید . چون در اختیار داشتن چک توسط صادرکننده بمعنای پرداخت دین است . یعنی صادرکننده می تواند مدعی شود که وجه چک را پرداخته و چک را پس گرفته است . و این شمایید که باید ثابت کنید که اینطور نبوده است که کار بسیار مشکل و زمانبری است .
11- اگر تاریخ چک شما با تاریخ تحریر (نوشتن) قرارداد یکی باشد ، می توانید بصورت کیفری آن را دنبال کنید ولی اگر تاریخ چک بعد از تاریخ قرارداد باشد چک شما وعده دار و حقوقی است .
12- حتی المقدور چک را حامل نکشید و سعی کنید در وجه شخص خاصی چک را صادر نمایید تا هر کسی (شرخر) نتواند ادعا کند که چک مال اوست .
13- اگر در متن چک کلمه "بابت" درج شود و یا شرطی درج گردد ، چک شما منوط به اجرا و اثبات آن می گردد . مثلا : در وجه آقای.... بعنوان ضمانت قرارداد...
در این موارد چک حقوقی شده و دریافت آن مشکل خواهد شد پس بخواهید که در متن چک نوشته نشود بابت....
14- بخاطر داشته باشید کشیدن چک سفید امضا ، تخلف محسوب می شود.
💼💼💼
سلام. شاید مستقیم مربوط به عنوان گروه نباشه ولی اکثر اعضا با قرارداد و چک در ارتباط هستند حتما نکاتش بدردخور است.

Mostafa Sefidruh, [۲۹.۱۲.۱۱ ۲۱:۰۲]
[In reply to قربانی مشتری قطعه]
👌👌

Salar Saremi, [۲۹.۱۲.۱۱ ۲۱:۳۷]
[In reply to Mostafa Sefidruh]
ممنون مهندس
فقط اینا طبق آخرین اصلاحات قانون چک هست؟

محمد برزگر ساخت و تولید, [۲۹.۱۲.۱۱ ۲۲:۰۲]
[Forwarded from کانال مجله ساخت و تولید،کانالی برای همه صنعتگران]
👈 موضوع هفته " آیا شرکت های ایران خودرو و سایپا خودرو سازند"
تعریف شما از شرکت خودرو ساز چیست ؟
نظرتان را به
@barzegari_m
ارسال کنید

Reza Amiry, [۲۹.۱۲.۱۱ ۲۲:۲۰]
سلام خدمت سروران گرامی دستگاه سی ان سی برش برای ابر میخوام کسی موجود داره بی زحمت اعلام کنه

Semnani سمنانی, [۲۹.۱۲.۱۱ ۲۲:۲۲]
اتوماسیون پویا
فروش و خدمات خط کش دیجیتال ، روتاری انکودر ، وایر انکودر ، خط کش اهمی (آنالوگ) ، خط کش مخصوص برک پرس ، نمایشگر خط کش آنالوگ ، کانتر پر سرعت ( ششصد کیلو هرتز ) ، انواع خط کش مغناطیسی و ...
نماینده شرکت sino در ایران
نماینده شرکت ATEKSENSOR در ایران .فیلم معرفی محصولات در کانال ماشین ابزار پویا
لطفا از سایت ما دیدن فرمایید
02166824134
09121473023
Www.si5.ir
Www.at5.ir
https://telegram.me/semnani

Mostafa Sefidruh, [۲۹.۱۲.۱۱ ۲۳:۱۰]
[In reply to Salar Saremi]
سلام. مطالب گفته شده کلیات چک نویسی است و اصلاحات انجام گرفته در قانون چک موارد دیگری را بررسی می نماید و می توان گقت همیشه این نکات پابرجا می ماند.

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۸]
[Forwarded from Unknown]
[ Photo ]

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۸]
[Forwarded from Unknown]
[ Photo ]

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۸]
[Forwarded from Unknown]
[ File : 32 Pages - Baher Catalog 02 - For Web.pdf ]

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۸]
[Forwarded from Unknown]
کاتالوگ👆

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۹]
[Forwarded from Unknown]
ریل 15 130
واگن 55
ریل 20 150
واگن 67
ریل 25 165
واگن 75
ریل 30 185
واگن 80
ریل 35 210
واگن 110
ریل 45 320
واگن 180

Unknown, [۲۹.۱۲.۱۱ ۲۳:۴۹]
[Forwarded from Unknown]
[ Photo ]

Unknown, [۲۹.۱۲.۱۱ ۲۳:۵۰]
لطفا لینک گروه را بگذارید

ahmad shokhmgar, [۳۰.۱۲.۱۱ ۰۶:۱۹]
https://telegram.me/joinchat/CXNJPDvnWwzvz94Lk8cBSg

ahmad shokhmgar, [۳۰.۱۲.۱۱ ۰۷:۳۳]
مهندس جان روزهای جمعه روز تبلیغات است. از الان تا جمعه آینده تبلیغات ممنوع شده است

علیرضا قربانی. بابل, [۳۰.۱۲.۱۱ ۰۷:۳۴]
[In reply to ahmad shokhmgar]
چشم.
سپاس

قربانی مشتری قطعه, [۳۰.۱۲.۱۱ ۱۳:۱۷]
[In reply to Mostafa Sefidruh]
قابل نداشت

M. Gholami, [۳۰.۱۲.۱۱ ۱۷:۵۳]
سلام،ببخشید چطور واحد جی کد رو در mach3 رو عوض کنم؟از سانتی متر به متر،یا اینچ به متر؟

Alireza Sarayani, [۳۰.۱۲.۱۱ ۲۱:۵۷]
[Forwarded from Pars Atomation training]
فیلم اموزش ArtCAM امروز در کلاس Milling-E1

Alireza Sarayani, [۳۰.۱۲.۱۱ ۲۱:۵۷]
[Forwarded from Pars Atomation training]
[ File : ArtCAM-Training By Parsautomation.mp4 ]

ahmad shokhmgar, [۳۰.۱۲.۱۱ ۲۱:۵۸]
[In reply to Alireza Sarayani]
ممنون

نیم کره 20 سانت, [۰۲.۰۱.۱۲ ۱۶:۳۶]
[Forwarded from نیم کره 20 سانت]
[ Photo ]

جعفری تلگرام تبریز, [۰۲.۰۱.۱۲ ۱۸:۱۰]
[In reply to سماکوش تلگرام]
دستگاه جیگ گریندیگ هست . من نمونه های قدیمی این دستگاه رو دیدم که می تونه حتی داخل قطر 2 میلی متر رو هم سنگ بزنه

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۰:۵۲]
[ Photo ]

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۰:۵۲]
[In reply to سماکوش تلگرام]
فرق بین رئیس و رهبر

Ali Tahmasvand, [۰۲.۰۱.۱۲ ۲۲:۴۰]
سلام لطفا لینک گروه رو بگذارید

کفاشان کنترلر, [۰۲.۰۱.۱۲ ۲۲:۴۶]
سلام کسی میدونه چرا فرزcncبیضی تراش میده از کجای دستگاهه

mamad, [۰۲.۰۱.۱۲ ۲۲:۴۷]
سلام لطفا لینک گروه رو بگذارید

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۳:۴۱]
[Forwarded from سماکوش تلگرام]
[ Video ]

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۳:۴۱]
[Forwarded from سماکوش تلگرام]
یک دستگاه تزریق پلاستیک بسیار سریع

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۳:۴۲]
[In reply to کفاشان کنترلر]
ما موتورمون گشتاورش پایین بود، این رفتارو میکرد، عوضش کردیم، درست شد.

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۳:۴۳]
[Forwarded from سماکوش تلگرام]
[ Video ]

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۲۳:۴۳]
[Forwarded from سماکوش تلگرام]
نحوه کار دستگاه تزریق پلاستیک

//////////////////////////////////////////////////////////////////////////////////////////////

Mostafa Sefidruh, [۳۰.۱۲.۱۱ ۲۲:۲۹]
[In reply to Alireza Sarayani]
خیلی عالی. تشکر مهندس.

Reza Daneshmand, [۳۰.۱۲.۱۱ ۲۲:۳۲]
[In reply to Alireza Sarayani]
Tanks

ahmad shokhmgar, [۳۱.۱۲.۱۱ ۰۷:۰۳]
دوستان عزیز سلام.
در گروه مهندس هاشمی مطالبی در خصوص اینورترها ارائه شده است. به همین میمنت تا چند روز آتی اطلاعات تخصصی در خصوص اینورترها در گروه ارائه خواهد شد. اگر بتوانیم در این هفته اطلاعات مفید و کاربردی در خصوص اینورتر گردآوری کنیم خیلی عالی خواهد بود

Reza Daneshmand, [۳۱.۱۲.۱۱ ۰۷:۰۹]
👍👍

ahmad shokhmgar, [۳۱.۱۲.۱۱ ۰۸:۲۶]
تبلیغات منموع
حتی شما
دوست عزیز

ahmad shokhmgar, [۳۱.۱۲.۱۱ ۰۸:۳۳]
گروه مهندس هاشمی

ahmad shokhmgar, [۳۱.۱۲.۱۱ ۰۸:۳۳]
[Forwarded from اکبر هاشمی]
https://telegram.me/joinchat/Albn6zzMGIe_ahg4ZjwuHQ

مهدی کارور, [۰۱.۰۱.۱۲ ۱۱:۳۲]
دستگاه سی ان سی سایز کوچیک فروشی کی داره

دهقان فامیل دلتا, [۰۱.۰۱.۱۲ ۱۲:۰۷]
[In reply to مهدی کارور]
چند در چند؟

مهدی کارور, [۰۱.۰۱.۱۲ ۱۲:۵۴]
240*120

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۷]
Ba salam khedmate hameye doostan

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
Man ye moshkel too rahandazie cnc daram

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۸]
[Forwarded from Mohammad Ghoreishi]
[ Photo ]

mah di, [۰۱.۰۱.۱۲ ۱۳:۲۹]
Ba tashakor.

Mahdi Khavari, [۰۱.۰۱.۱۲ ۲۲:۴۲]
شب خوش ، چرا گروه خلوت؟

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۱]
سلام

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۱]
من امروز گله ای از خودم داشتم و با خودم حسابی دعوا کردم

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۲]
گروه با عنوان 101 سی ان سی در 101 شب خوب پیش می رفت و هر شب یک سی ان سی آنالیز می شد.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۳]
دوستان در خصوصی آنقدر گفتند که مطالب کلی است و مطالب کلی است . بیشتر وارد جزییات شوید تا ما به حرف دوستان شروع کردیم به دسته بندی و فهرست و ...

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۴]
بازهم صحبت محتوی و محتوی و حسابی خودمان را اذیت کردیم و آنقدر سنگ بزرگ شد که دیگر نشد آنرا بلند کنیم.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۴]
نکته جالب اینکه دوستان حتی در خصوص دستگاهها حتی سوال هم نمی کردند و فقط خواننده بودند.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۵]
لذا تصمیم امروز عوض شد. تصمیم بر این شد که هر شب حتی در حد یک عکس برای گروه مطلب گذاشته شود.

Mahdi Khavari, [۰۱.۰۱.۱۲ ۲۲:۵۶]
خداوند به شما قدرت و دانایی مضاعف بده که در هر گروهی که هستید بار علمی اون گروه بالا میره ، مطالب راجع به موتورها بسیار عالی بود ، پاینده باشید

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۶]
دوستان خوششان بیاید یا نیاد 101 دستگاه سی ان سی را در هر سطحی باشد ادامه می دهیم.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۶]
هر موقع 101 دستگاه تمام شد بر می گردیم و از اول مطالب دستگاهها را تکمیل می کنیم.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۲:۵۷]
[In reply to Mahdi Khavari]
امشب در گروه دلند تابلو مطالب بسیار مفیدی در خصوص انواع موتورها و نحوه انتخاب آنها مطلب گفته شده و گفته خواهد شد. کلیه این مطالب بصورت جمع بندی در گروه خودمان قرار داده خواهد شد.

R. Izanloo, [۰۱.۰۱.۱۲ ۲۲:۵۸]
[In reply to ahmad shokhmgar]
با خسته نباشید خدمت مهندس کلی هم خیلی مفید و تازگی دارد

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۰۰]
https://telegram.me/joinchat/Albn6zzMGIe_ahg4ZjwuHQ
لینک گروه دلند

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۰۰]
[In reply to ahmad shokhmgar]
درود.
اگه شدنی هست، مطالب گروه رو موازی پیش ببریم.
بررسی 101 سی ان سی، بدون وارد شدن به جزئیات انجام شود.

و موازی با آن، آموزشهای دیگر هم داشته باشیم. مانند:
بررسی قطعات ماشین ها از معرفی تا بررسی نکات کاربردی.

در این راه میتوانیم در گروه، گروه همکاری ایجاد کنیم.

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۰۳]
[In reply to علیرضا قربانی. بابل]
بیشتر توضیح می دهید؟گروه همکاری؟!

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۰۷]
[In reply to ahmad shokhmgar]
منظورم از گروه همکاری اینه که گروهی از مهندسان گروه، اعلام آمادگی کنند برای همکاری با جناب مهندس شخمگر برای ارائه آموزشها.
زیر نظر خود شما، تقسیم کار انجام بشه و هر کدوم از دوستان روی یک موضوع پژوهش کنند و متخصصین گروه در اون زمینه رو شناسایی کنند و با کمک هم، موضوع مورد نظر رو جمع بندی کنند.

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۰۷]
یک گروه مدیریت داشته باشیم که با مدیریت شما، کار انجام بدن.

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۱۰]
[In reply to علیرضا قربانی. بابل]
با سلام خدمت دوستان
آفرین نظر بسیار مناسبی هست

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۱۱]
[In reply to علیرضا قربانی. بابل]
بسیار عالی است. نمی دانم چطوری می شود ولی موافقم

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۱۲]
جناب مهندس قربانی عزیز شما خودتان مسئولیت اینکار را قبول می کنید تا این گروه همکاری راه بیافته؟

Reza didari, [۰۱.۰۱.۱۲ ۲۳:۱۲]
با سلام به نظر منم پیشنهاد خوبی

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۱۳]
با سلام خدمت مهندس شخمگر

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۱۳]
جناب مهندس قربانی ، جناب دکتر مهدی زاده مقدم و جناب مهندس دیداری عزیز سه عضو اصلی این پیشنهاد. موافق هستید؟

ahmad shokhmgar, [۰۱.۰۱.۱۲ ۲۳:۱۵]
[In reply to سید مهیار مهدی زاده مقدم]
سلام جناب دکتر عزیز خوب هستید؟

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۱۶]
من در خدمت دوستان هستم.
البته نه سواد دارم و نه تجربه.
ولی میتونم در هماهنگی و مدیریت کار و انجام پژوهشها در خدمت دوستان باشم.

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۱۶]
خواهش میکنم مهندس ..

Reza didari, [۰۱.۰۱.۱۲ ۲۳:۱۷]
جناب اقای شخمگر بنده حاضرم هستم

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۱۷]
این کار خوبه اگر تمامی متخصصین وظیفه یک امر رو برعهده بگیرن و تا بدست اوردن پاسخ حضور داشته باشن

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۱۹]
با #تقسیم_کار
میتونیم پیشرفت زیادی داشته باشیم.
هر نفر میتونه یک ماه پژوهش،کنه و یک ساعت ارائه بده.
این همه متخصص در گروه داریم.

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۱۹]
[In reply to ahmad shokhmgar]
مهندس شخمگر بنده تجربه ای در زمینه سی ان سی ندارم و دوست دارم گروه پله پله به اموزش بپردازه تا ادم هایی امسال من بتونن اموزش ببینن تا علاقه پیدا کنن برای انجام این کار و استفاده عملی و حضوری با بزرگان

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۲۱]
و اینکه امر بسیار مهم تا یک مسیله توصیف کتمل نشد مسیله دیگری بیان نشه .و بی شک دوستانی در گروه هستن که در امر سی ان سی ها کمتر اطلاعات دارند .برای ایجاد گروهی منسجم باید به همه دوستان انرژی داد

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۲۲]
#سطح_بندی_آموزشها
سطح بندی آموزشها:
زمانها و مطالب خاصی داشته باشیم برای تازه کارها تا بتوانند با یادگیری آنها پله پله وارد مطالب و مباحث سطح بالاتر شوند.

سید مهیار مهدی زاده مقدم, [۰۱.۰۱.۱۲ ۲۳:۲۵]
[In reply to علیرضا قربانی. بابل]
آفرین

علیرضا قربانی. بابل, [۰۱.۰۱.۱۲ ۲۳:۲۹]
#دسته_بندی_گفتگوها_و_آموزشها
دسته بندی گفتگوها و آموزشها.

انواع گفتگو ها را دسته بندی کنیم و برای هر دسته، مطالب مناسب مخاطبین آن ارائه دهیم.
با این شکل میتوانیم به شکل همزمان و موازی، همه ی اعضای گروه را بهره مند سازیم.

Mohamadashtarani Mohamadsh, [۰۲.۰۱.۱۲ ۰۶:۲۴]
[Forwarded from عکس نوشته های مذهبی]
[ Photo, سلام

✨روز سہ شنبہ

✨سرشار از امید وخوشی




@aksneveshteh1 ]

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۰۷]
[ Photo ]

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۰۷]
روز بر همگی خوش

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۰۸]
از امروز جناب سید مهیار مهدی زاده مقذم ، علیرضا قربانی و رضا دیداری از مدیران این گروه شدند.

علیرضا قربانی. بابل, [۰۲.۰۱.۱۲ ۰۷:۰۸]
[In reply to ahmad shokhmgar]
بامدادتون خوش و روزتون نیک فرجام.
🌺🌺

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۰۹]
امید است این گروه سه نفره با مدیریت شایسته ای که انجام خواهند داد در رشد و ارتقا سطح دانش همگی ما تلاشی در خور تحسین نمایند

GABRIEL MICHEAL, [۰۲.۰۱.۱۲ ۰۷:۱۰]
سلام .صبح همگی به خیر

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۱۱]
این سه نفر از این لحظه به بعد تمام امکانات مدیریتی گروه را خواهند داشت. ایشان قادر به حذف مطالب ، حذف اشخاص از گروه و ... را دارند

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۱۲]
قطعا هدف این نیست که سه نفر وارد مطلب نویسی و ارائه اطلاعات شوند. این سه نفر با جمع آوری نظرات عزیزان و هماهنگی با دوستان گرامی به پربارترکردن مطالب خواهند پرداخت.

GABRIEL MICHEAL, [۰۲.۰۱.۱۲ ۰۷:۱۳]
سلام از اساتید کسی میدونه کجا میتونم تجهیزات لیزر حک غیر فلز co2 فوق سریع را پیدا بکنم .

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۱۵]
بزرگترین توانمندی که این گروه سه نفره دارند در اختیار داشتن این حقیر جهت رسیدن به اهداف گروه می باشد. قطعا در کنار ایشان خواهم بود و نظرات ایشان را بدون درخواست دلیل اجرا خواهم کرد.

ahmad shokhmgar, [۰۲.۰۱.۱۲ ۰۷:۱۵]
امیدوارم که کنار هم یک گروه عالی تشکیل دهیم.

Mahdi Khavari, [۰۲.۰۱.۱۲ ۱۰:۱۳]
سلام وقت دوستان بخیر ، تسمه مورد نیاز بین دو فولی را چگونه باید محاسبه کرد؟

masoud rasekh, [۰۲.۰۱.۱۲ ۱۰:۲۰]
[ Photo ]

masoud rasekh, [۰۲.۰۱.۱۲ ۱۰:۲۰]
[ Photo ]

masoud rasekh, [۰۲.۰۱.۱۲ ۱۰:۲۲]
سلام جناب شمخگر چندی پیش راجع به پمپ دستی روغن مطلبی رو فرمودید, امیدوارم کمک کنه. البته من از این برند خریدی نداشتم صرفا کاتالوگی از این شرکت داشتم. با تشکر از زحمات شما

جعفری تلگرام تبریز, [۰۲.۰۱.۱۲ ۱۰:۲۷]
[In reply to Mahdi Khavari]
بوسیله نرم افزار kisssoft تمامی محاسبات تسمه و فولی اعم از شماره و طول تسمه و فاصله و.... قابل محاسبه است .

Mahdi Khavari, [۰۲.۰۱.۱۲ ۱۰:۳۱]
[In reply to جعفری تلگرام تبریز]
👍

E.Tavakoli- طراح ماشین آلات صنعتی, [۰۲.۰۱.۱۲ ۱۱:۴۲]
[Forwarded from E.Tavakoli- طراح ماشین آلات صنعتی]
دوستان با سلام . نیاز به اطلاع از موجود بودن تجهیزاتی دارم که عکسشون را در ادامه خدمتون ارسال میکم. این تجهیزات هیدرو موتورهای انکودر دار . اسپیندل هیدرولیک با سیستم اسپری مایع خنک کننده ازمجرای مته و همچنین خود مته و تجهیزات مخصوص جوینت اش است.

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۱۲:۰۵]
[Forwarded from ساخت وتولید]
[ Video ]

سماکوش تلگرام, [۰۲.۰۱.۱۲ ۱۲:۰۷]
[In reply to سماکوش تلگرام]
سنگ زنی جالب

Arash Hedayati, [۰۲.۰۱.۱۲ ۱۴:۲۷]
[ Photo ]

Masoud Gholami, [۰۲.۰۱.۱۲ ۱۴:۳۸]
[In reply to مهدی کارور]
لطفا در خصوصی پیام بدهید

نیم کره 20 سانت, [۰۲.۰۱.۱۲ ۱۶:۳۶]
[Forwarded from نیم کره 20 سانت]
سلام دوستان
با این ماشین یه مقدار مشکل داریم, کسی هست تو کار تعمیرات نرم افزاری باشه?

نیم کره 20 سانت, [۰۲.۰۱.۱۲ ۱۶:۳۶]
[Forwarded from نیم کره 20 سانت]
[ Photo ]



ادامه مطالب در صفحه بعد



در صورت داشتن سوال تخصصی اینجا را کلیک نمایید در کمتر از 48 ساعت پاسخ می دهیم

آخرین پاسخ های ارائه شده به سوالات دوستان



دایره المعارف 101 مدل سی ان سی

1 دستگاه سی ان سی پلاسما

2 سی ان سی هوا برش

3 دستگاه لیزر فایبر

4 سی ان سی لیزر حک و برش

5 دستگاه CNC واترجت

6 درباره سی ان سی وایرکات

7 انواع CNC هات وایر

8 CNC سیم برش سنگ

9 دستگاه سیم برش فوم

10 آندر واتر پلاسما

11 انواع سی ان سی برش شیشه

12 دستگاه CNC برش چرم

13 سی ان سی کاتر پلاتر

14 سی ان سی روتر چوب

15 انواع سی ان سی روتر سنگ

17 ماشین تراش تراش CNC

18 دستگاه CNC سری تراش

19 درباره انواع فرز سنتر CNC

20 فرز دروازه ای سی ان سی

21 انواع دریل CNC

22 درباره سوپر دریل سی ان سی

23 دستگاه سنگ تخت و گرد

24 پانچ سی ان سی

25 حک ضربه ای

26 طلا سازی

27 - پرینتر سه بعدی

28 شبیه ساز پرواز

29 حک نگین

30 چیدمان قطعات الکترونیک

31 سی ان سی CMM

32 ماشین CNC دوخت پارچه

33 ربات انسان نما

37 پرس برک

38 فرش باف

39 کارتن سازی

40 دیجیتایزر

41 فنر سازی

42- ایمپلنت

43- انبارداری

44- سی ان سی دندان پزشکی

45- پرس برک

46- برش کاغذ

47- دایکاست

48- کارتن سازی

49 ربات اسکارا

50 خمیر روی شیشه

51 مش باف

52- سی ان سی ام آر آی

53- جوراب باف

54- سی ان سی قالی شویی .

55 نقاشی کاشی

56 لانه زنبوری

57 سیم پیچ هسته ترانس

58 پیکر تراش سنگ

59- لحاف دوز

60- برش ورق آهن رول به رول و رول به تخت

گروه صنعتی سی ان سی کاران . www.cnckaran.com    shokhmgar@gmail.com     همراه: 09122277199  شخم گر    تلفن پاسخگو : 55448574 - 021 فکس: 55448579 - 021    تلگرام : گروه سی ان سی کاران

کنترلر : بزرگترین مرکز فروش و خدمات پس از فروش انواع کنترلر های دستگاه سی ان سی در دست راه اندازی است . برای انتخاب کنترلر خود با ما تماس بگیرید.

کنترلر مچ تری Mach3 - کنترلر رادونیکس radonix - کنترلر تکس کامپیوتر texcomputer - کنترلر جی اس کا GSK - کنترلر DSP

داکیومنت و کاتالوگ مچ تری mach3 فروش انواع کنترلر Mach3 فروش و خدمات پس از فروش کنترلر DSP کنترلر مچ تری mach3





آمار سایت

ارتباط با ما

فعالیتها

گروه صنعتی سی ان سی کاران



آدرس : تهران - جاده قدیم ساوه - شهرک صنعتی چهار دانگه

خیابان 14 ( پنجم آهنکاران ) نبش خیابان پلاک 4 - شرکت سی ان سی کاران

تلفن :      55448574   021

فکس:       55448579   021

 همراه :     09122277199     احمد شخم گر

 تلگرام:     گروه سی ان سی کاران

ایمیل :      info@cnckaran.com

               shokhmgar@gmail.com

وب :        www.cnckaran.com

حوزه فعاليت ساخت :

سي ان سي هاي چوب سه محور در سايزهاي كوچك ، متوسط و بزرگ
سي ان سي هاي چوب چهار محوره مخصوص صنايع منبت كاري در مبلمانهاي استيل
سي ان سي هاي سنگ سه محوره جهت حك و برش انواع سنگ هاي مرمريت و ...
حوزه فعاليت تكنولوژي
فروش انواع تكنولوژي ساخت ماشين آلات به صنايع نظامي ، دولتي و خصوصي از قبيل دستگاه چوب سه محوره  ، سنگ ، شیشه و ...
حوزه فعاليت آموزشي
آموزش انواع موارد مرتبط به تكنيك هاي ماشين آلات سي ان سي از قبيل برگزاري 85 دوره كلاس آموزش ساخت ماشين آلات سي ان سي در محل شركت

درباره ما

تماس با ما

قطعات سی ان سی

ماشین آلات سی ان سی

روش ساخت سی ان سی

فروش تکنولوژی ساخت
