ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۰۸]
دوستان عزیز در این ساعت مبحث وایرکات به پایان رسید و مبحث سی ان سی های سنگ شروع می شود.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۰۸]

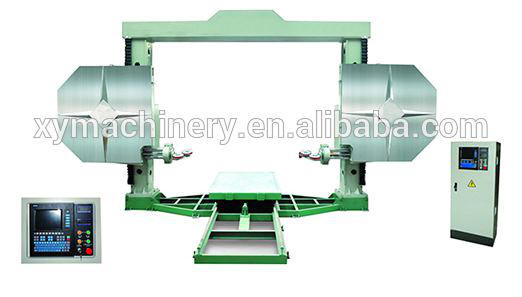

[ Photo, آغاز سی ان سی سیم برش سنگ ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۱۱]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۱۱]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۱۴]
از جناب مهندس جعفری عزیز تقاضا دارم یک گروه تلگرامی با عنوان وایر کات تاسیس کنید و مباحث تخصصی را در آن ادامه دهید. البته گروه مذکور در حمایت گروه سی ان سی کاران خواهد بود و تمامی مطالب آن در دایره المعارف سی ان سی ثبت خواهد شد.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۱۴]
مهندس جعفری عزیز ممنون می شوم اگر این مورد را قبول فرمایید.

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۲۲:۱۸]
[ Photo ]

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۲۲:۱۸]
[ Photo ]

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۲۲:۲۱]

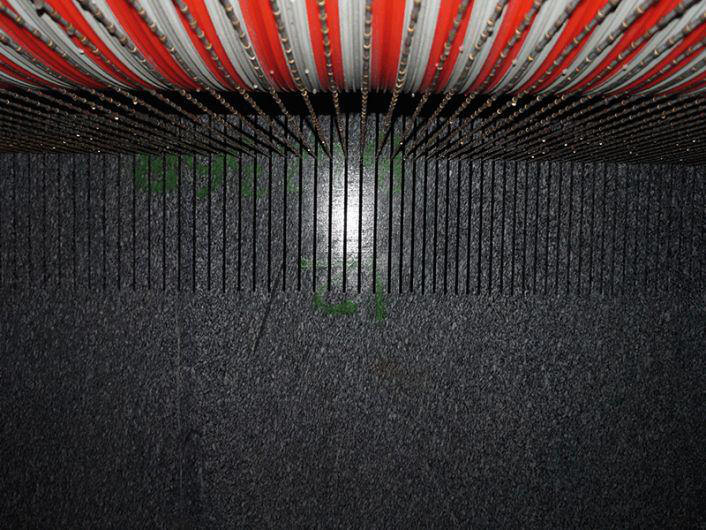

[ Photo, سیم مخصوص برش سنگ ]

مهدی سرلک, [۰۵.۱۲.۱۵ ۲۲:۲۸]
[In reply to امین اورعی ریخته گری]
سلام
سگمنتها ( سیم برش) cnc با دستگاههای معمولی که در معدن کار میکنن فرق میکنن

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۳۲]
جناب مهندس هوسپیان عزیز. دو نفر از دوستان قرار است نظارت مطلق بر روی نظم گروه داشته باشند.

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۳۳]
از دیروز تا الان بیش از 1000 کامنت اضافی از گروه توسط این دوستان حذف شده است. شما اگر به قبل برگردید موارد اضافی و لایک های عجیب و ... را حذف شده می بینید

Arash Jafari, [۰۵.۱۲.۱۵ ۲۲:۴۵]
[In reply to امین اورعی ریخته گری]

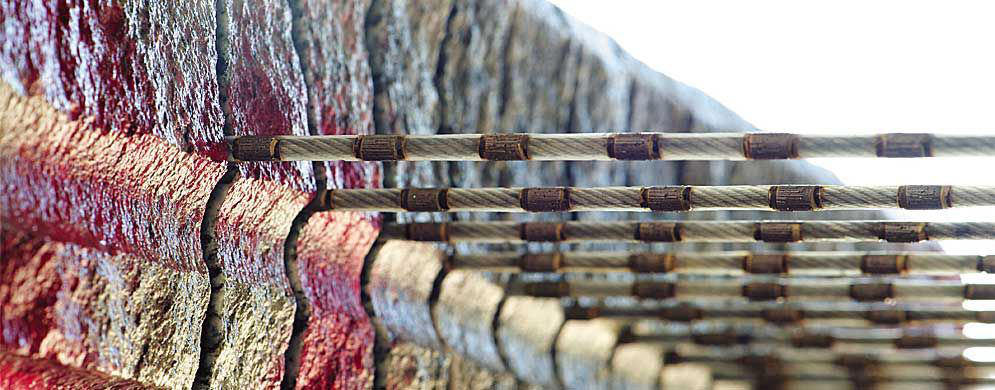

برش سنگ در این گونه دستگاه ها بوسیله سیم برش مخصوص که دارای لقمه هایی از مخلوط مس و قلع و پودر الماس هست انجام می گیرد . الماس استفاده شده از نوع الماس طبیعی است به علت اینکه در سایز و دانه بندی ریز مورد استفاده در این ترکیب از الماس مصنوعی اقتصادی تر است .

امین اورعی ریخته گری, [۰۵.۱۲.۱۵ ۲۲:۴۶]
[In reply to Arash Jafari]
به اسم سگمنتهای الماسه معروف هستن درسته

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۴۷]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۴۷]
جناب مهندسان سید مسعود برهانی و اکبر هاشمی دو تن از مدیران گروه هستند و مسئولیت آنها حذف مطالب غیر مرتبط با گروه و موارد اختلال برانگیز در گروه می باشند.
امیدوارم دوستان از برخورد ایشان ناراحت نشوند و اجازه دهند گروهی آرام و با مباحث علمی موثر داشته باشیم. جناب مهندس هوسپیان عزیز ما جلسات بسیاری برای آرامش بخشیدن به گروه داشته ایم. از شخص شما و نظرات خصوصی شما هم بهره برده ایم . ممنون

آرمان برته, [۰۵.۱۲.۱۵ ۲۲:۵۳]
ارادتمندم.موضوع امشب سيم برش سنگه؟

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۵۳]
بله . البته سیم برش سنگ نه سی ان سی برش به روش سیم بر روی سنگ

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۲:۵۴]
[ Photo ]

ahmad shokhmgar, [۰۵.۱۲.۱۵ ۲۳:۰۱]
دوستان عزیز در این گروه مباحث بصورت تخصصی بیان می شود. امشب صرفا در خصوص سی ان سی های برش سنگ به روش سیم می باشد و هر بحث دیگر ممنوع

Alireza Goljoo, [۰۵.۱۲.۱۵ ۲۳:۰۵]
لطفا آگه فیلم در این مورد دارید بذارید. تشکر

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۰۹]
دوستان طبق قانون گروه تبلیغ بین ساعت 5 الی 22 و مرتبط با گروه

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۰۹]
در میانه بحث یعنی از ساعت 22 الی 2 شب از ارسال تبلیغ خودداری کنید

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۱۰]
سوالات رفع اشکال از بعد از ساعت 2 شب تا ساعت 22 روز بعد

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۱۰]
دوستان ببخشند این قوانین برای انسجام بحث هر شب گذاشته شده

Arash Jafari, [۰۵.۱۲.۱۵ ۲۳:۲۳]
در صنعت استخراج سنگ از این نوع برش جهت استخراج قطعات بزرک و کاهش ضایعات استفاده می شود به گونه ای که ابتدا سوراخ هایی جهت عبور سیم الماسه در سنگ بوسیله دستگاه های جمبو دریل و دریل واگن حفر می گردد . و سپس سیم برشی از سوراخ عبور داده شده و به دستگاه مولد وصل می گردد و سیم برش اقدام به برش سنگ می نماید . در مقیاس کوچک این کار در داخل کارخانه های سنگ بری دستگاه هایی شبیه دستگاه های اره نواری ساخته شده که امکان برش های زیگ زاک و منحنی را در سنگ های بزرگ با کمترین دور ریخت فراهم می کند.

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۲۳]
[ File : 68ec11e84468b5d64718cd305e455a592809017-360p__53580.mp4 ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۲۷]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۳۵]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۴۰]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۴۰]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۴۲]
[ Photo ]

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۴۳]

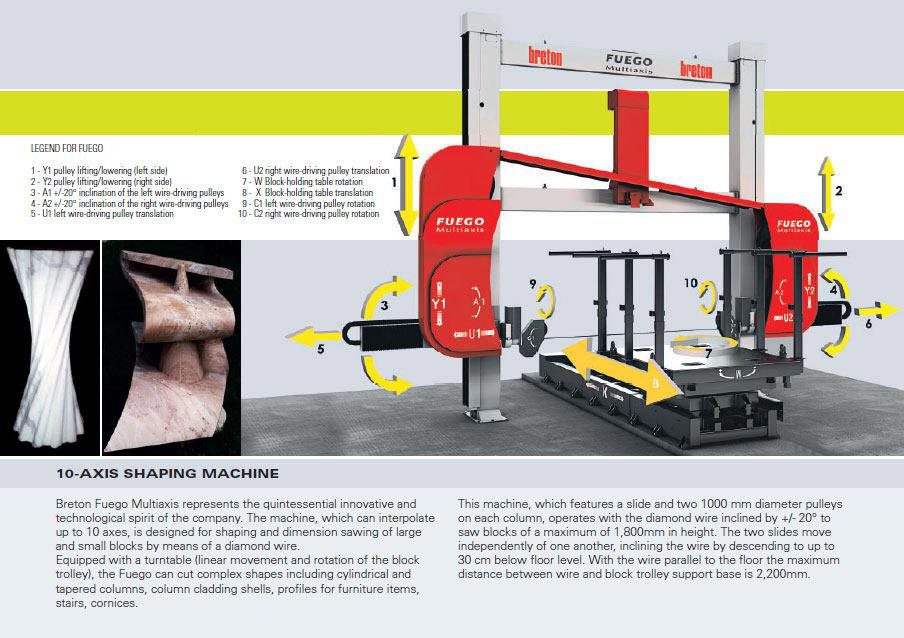

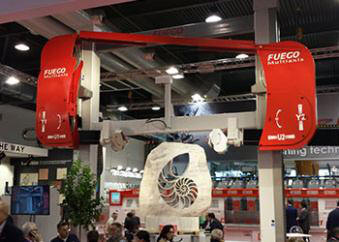

FUEGO Multiaxis

New Breton machine for cutting blocks and billets using a diamond wire, ideal for producing cylindrical/tapered columns, casings for columns, shaped and rough-hewed components for interior decoration through the interpolation of up to 10 axes.

سید مسعود برهانی, [۰۵.۱۲.۱۵ ۲۳:۴۴]

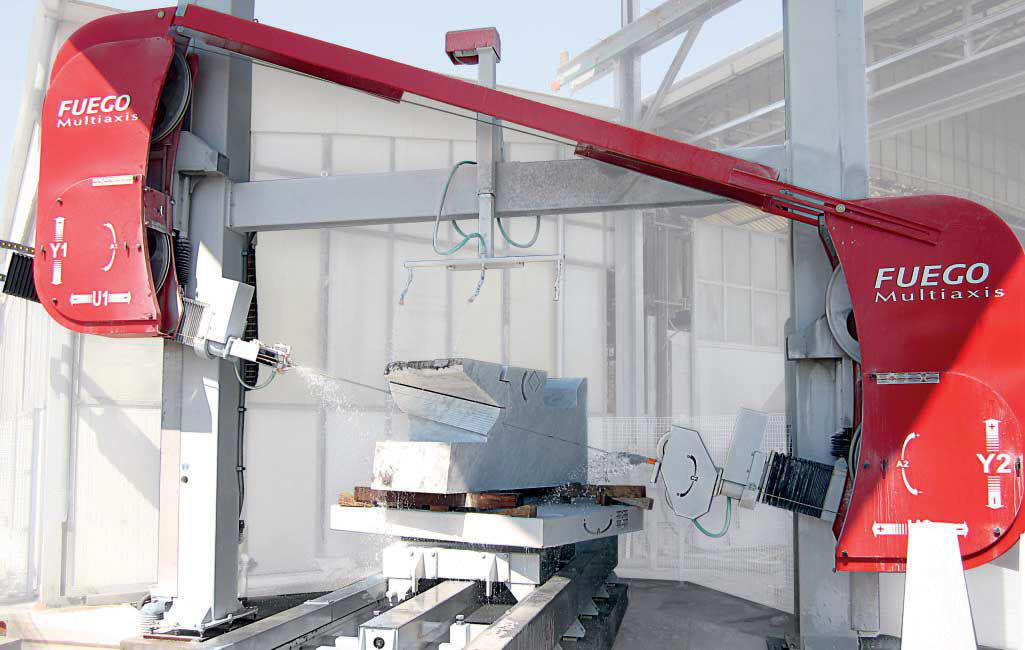

Fuego's key features

The Fuego has two opposite "carriages" that move vertically independently on guides that have ball screws (protected by bellows). While one trolley is equipped with a motor and driven pulley, which are both 1,000 mm diameter, the opposite one has two 1,000 mm diameter driven pulleys. The tautness of the tension pulley is maintained by a pneumatic cylinder.

Two pairs of guidepulleys of 300 mm diameter ensure the precise guidance of the wire near the entrance and exit of the block to be cut.

The machine is equipped with a 6 wheel motorized trolley (3 of the trolley are a “V” profile wheel) with a motorized rotating loading platform.

The traverse and rotation axes of the trolley, which are interpolated with the downward movement of the diamond wire, allows the Fuego to perform complex profiles.

This machine can cut blocks with maximum dimension of up to 1,800 mm in height with a diamond wire that can incline up to +/- 20°, requiring a 300 mm recession in the foundation on either side of each column. With the wire parallel to the trolley surface, the distance between the diamond wire and the surface itself is 2,200 mm.

The deflection of the wire during the cutting operations is controlled by the operating system of the machine, based on the position of the tension piston that adjusts the cutting speed to always ensure the perfect accuracy of the finished product.

The electrical cabinet contains a digital inverter that controls the power of the main motor, drives for driven motors for the axes movement, and an NC unit and a color touch-screen operating panel.

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۰۸]

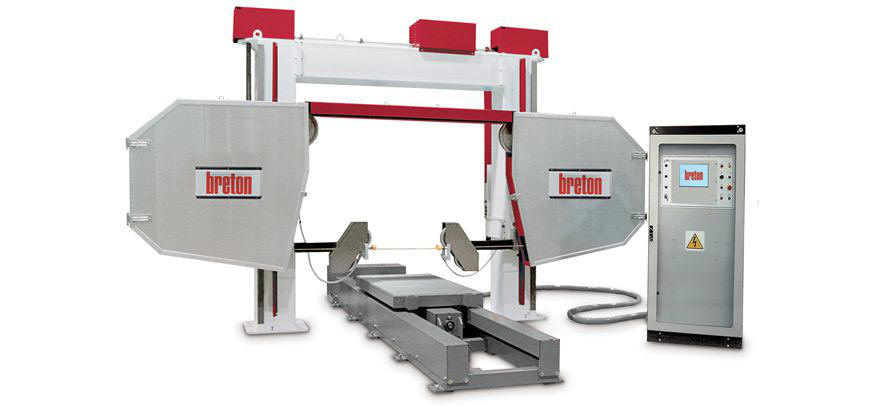

مدل های ساده این دستگاه که فاقد کنترلر هست به همین شکل بوده و فقط یک حرکت عمودی از سمت بالا به سمت پایین برای برش سنگها دارد

امیر شخم گر, [۰۶.۱۲.۱۵ ۰۰:۱۳]
مثل قله بر ها . در اکثر کارخانه های سنگ بری موجود است . برشهای عمودی سنگ را انجام میدهند

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۳]
در نمونه سی ان سی آن همانگونه که از عکسهای فوق نیز میشود دریافت نمود می توان برای حرکت در جهات مختلف از از بال اسکرو استفاده میشود و قابلیت حرکت در جهات مختلف را در حین برش ایجاد می کند

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۴]

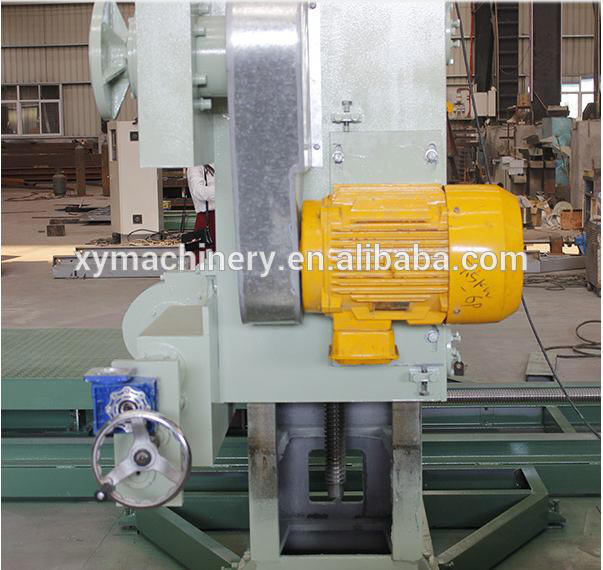

[ Photo ]

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۴]
سیم برش هم که توسط یک الکترو موتور به چرخش در می آید

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۴]
شاید بتوان گفت جزء سی ان سی های ساده از نظر شکل و ظاهر می باشد

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۶]
[ Photo ]

سید مسعود برهانی, [۰۶.۱۲.۱۵ ۰۰:۱۸]
[ Photo ]

مهدی سرلک, [۰۶.۱۲.۱۵ ۰۰:۳۲]
[Forwarded from مهدی سرلک]
دستگاه های سیم برش و کاربرد آن در معادن سنگ ساختمانی

در دهه حاضر کیفیت به نحوه فزاینده‌ای اهمیت یافته است پیش‌بینی می‌شود که در آینده صنعت سنگ رل مهمی را در این زمینه ایفا کند. نیاز به تولید بیشتر و کیفیت عالی، تکنولوژی و ابزار پیشرفته‌ای را طلب می‌کند، برای رقابت موثر در بازار امروزی باید از تکنولوژی‌های جدید در برش، فرم‌دهی و پرداخت محصولات سنگی وسایل برش الماسه، مثالی عالی از این تکنولوژی پیشرفته‌اند. این وسایل در تمام مراحل تهیه سنگ به‌کار می‌روند. مثلا سیستم برش الماسه در استخراج سنگ، تیغه‌های برش در تهیه پلاک از قواره‌ها، اره‌های دایره‌ای در آراستن محصولات پرداخت شده و تیغه‌های صیقل‌دهی در پرداخت نهایی این محصولات به‌کار می‌روند. به‌کارگیری صحیح این وسایل به نحو چشمگیری در بالابردن بازدهی فرآیند و کیفیت سنگ‌های پرداخت شده مؤثر است. به هرحال تولیدکنندگان سنگ ناچارند راهی را بیابند تا استفاده از ابزار الماسه بهینه شود.

هاشم ترک, [۰۶.۱۲.۱۵ ۰۲:۱۴]
/.,m=-09x

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۰۹]
یک سی ان سی برش 10 محوره

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۰۹]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۰۹]

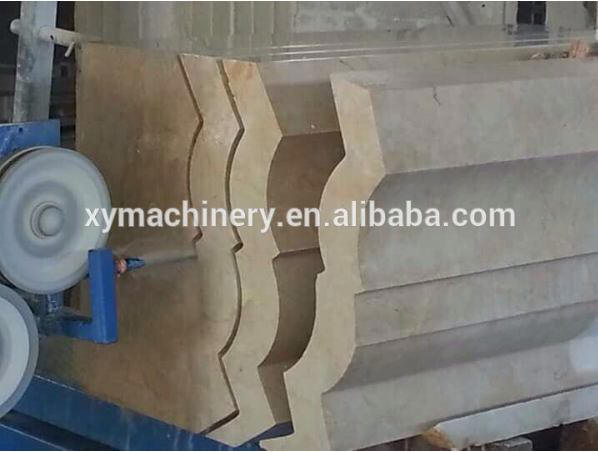

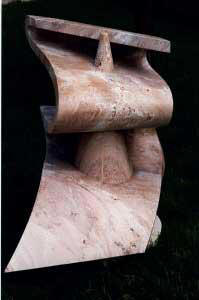

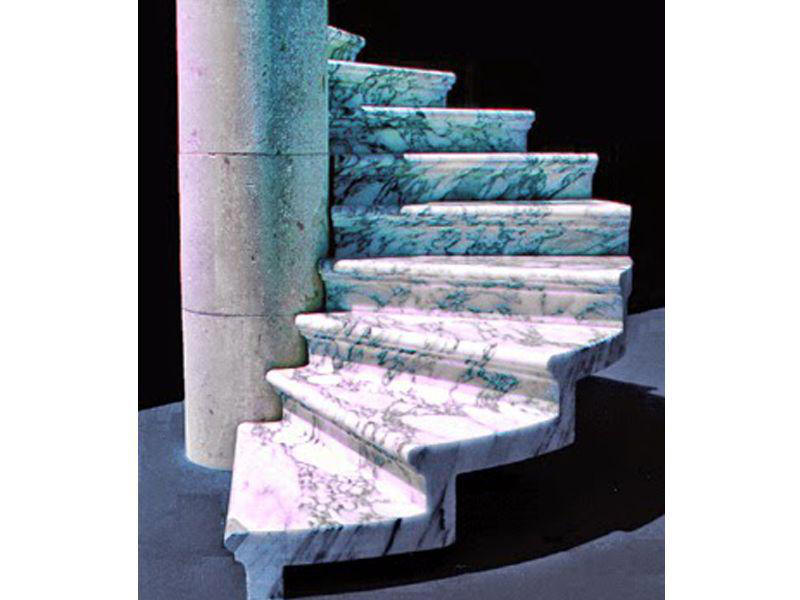

ایجاد محصولات عجیب و غریب

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۰۹]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۰]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۰]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۱]

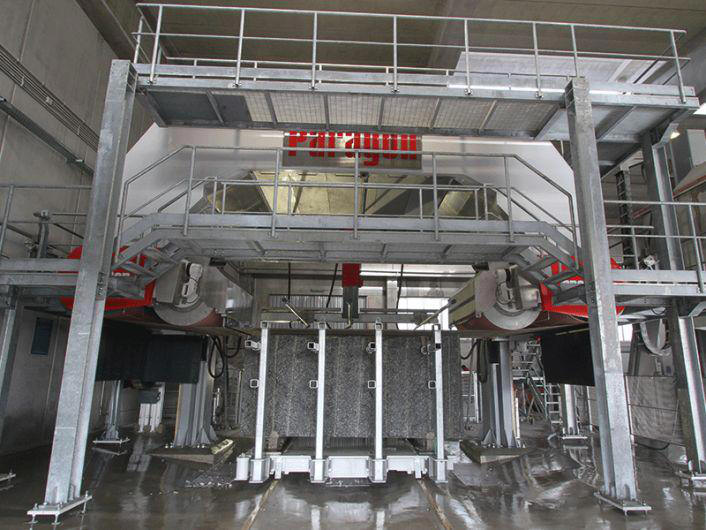

دستگاه برش چند سیمه

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۱]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۱]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۱]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۲]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۲]
[ Photo ]

ahmad shokhmgar, [۰۶.۱۲.۱۵ ۰۵:۱۲]
درخصوص کنترلر این دستگاه نظرتان چیست؟

موسی افضلی, [۰۶.۱۲.۱۵ ۰۸:۳۵]
[In reply to ahmad shokhmgar]
مهندش محور نه و ده کارشون چیه؟

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۴:۰۰]
[Forwarded from مجله طراحی و تولید]

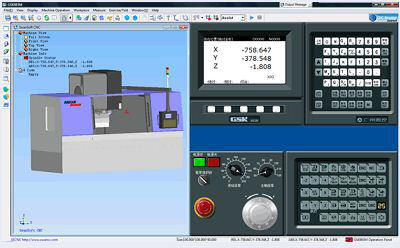

شبیه سازی برنامه‌های CNC در نرم‌افزار Nanjing Swansoft
یکی از بهترین شبیه‌سازهای CNC با داشتن کنترلرهای مختلف

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۴:۰۰]
[Forwarded from مجله طراحی و تولید]
شبیه‌سازی کنترلرهای

FANUC 0MD
FANUC 0TD
FANUC 0iM
FANUC 0iT
FANUC 18iM
FANUC 18iT
SINUMRIK 802SM
SINUMRIK 802ST
SINUMRIK 802DM
SINUMRIK 802DT
SINUMRIK 802C/802Se M
SINUMRIK 802C/802Se T
SINUMRIK 810/840DM
SINUMRIK 810/840DT
SINUMRIK 801
MITSUBISHI EZMotion-NC 60M
MITSUBISHI EZMotion-NC 60T
MITSUBISHI EZMotion-NC 68M
MITSUBISHI EZMotion-NC 68T
Fagor 8055M
Fagor 8055T
HAAS VF
HUAZHONG HNC-21M
HUAZHONG HNC-21T
Beijing KND KND100M
Beijing KND KND100T
Beijing KND KND1000MAII
Beijing KND KND1000TAII
Beijing KND KND10M
Beijing KND KND1TB
Beijing KND KND1Ti
Dalian DASEN DASEN3IM
Dalian DASEN DASEN3IT
Guangzhou GSK GSK928TC
Guangzhou GSK GSK928MA
Guangzhou GSK GSK980T
Guangzhou GSK GSK990M
Nanjing WA WA21TD
Nanjing WA WA310/320T
Nanjing WA WA310/320M
Nanjing WA WA31DT
Nanjing WA WA31DM
Jiangsu RENHE RENHE32T
Nanjing SKY SKY2003N
Germany PA8000
chengdou GREAT 150iM
chengdou GREAT 150iT

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۴:۰۰]
[Forwarded from مجله طراحی و تولید]
[ Photo, Nanjing Swansoft CNC Simulator 7.1.1.2 ]

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۴:۰۰]
[Forwarded from مجله طراحی و تولید]
http://tarahitolid.com/?p=1404

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۴:۰۰]
[Forwarded from مجله طراحی و تولید]
با حجم 267 مگابایت

توجه: برای دانلود کامل از نرم‌افزارهای مدیریت دانلود مانند IDM استفاده کنید.

A. F, [۰۶.۱۲.۱۵ ۱۴:۲۱]
ببخشید، تو این نرم افزار میشه هر وسیله سی ان سی طراحی شده دیگری رو هم شبیه سازی کرد؟
جی کد میگیره؟
خروجیش چیه؟
اساس کاربردش چیه؟

A. F, [۰۶.۱۲.۱۵ ۱۴:۲۳]
قاعدتا باید محور ها رو با کنترولر موجودش خوروند دیگه!؟

M. Gholami, [۰۶.۱۲.۱۵ ۱۵:۰۹]
[In reply to Mahmoud KhoshGoftar]
ببخشبد سوالی برای من پیش اومده:
میشه مقایسه کمی بین دو سی ان سی (۴و۵محور) رو تو این نرم افزارها انجام داد؟

Mahmoud KhoshGoftar, [۰۶.۱۲.۱۵ ۱۶:۵۷]
[In reply to M. Gholami]
اين نرم افزار يك شبيه ساز تراش است و حتي موقع براده برداري صداي ماشين هم ميايد

M. Gholami, [۰۶.۱۲.۱۵ ۱۷:۰۰]
یعنی میتونیم فایل CAD دستگاه طراحی شده رو تو نرم افزار ببریم،و در نهایت با ی نمودار یا هندسه سطح،یا هر چیز دیگه،مزیت دستگاه پنج محور رو نسبت به چهار محورش دربیاریم؟

A. F, [۰۶.۱۲.۱۵ ۱۹:۵۲]
[In reply to M. Gholami]
solid cam
powermill for solidworks
هر دو ماژول شبیه سازی سی ان سی رو دارن
حداقل با powermill که خودم اینکارو کردم البته 3 محور، یه فرز سه محور با ابزار وصل میشه و سیموله میکنه.
سالید کم ماژول 5 محور هم داره

Mohammad, [۰۶.۱۲.۱۵ ۱۹:۵۹]
[Forwarded from Ehda Kashani]
[ Video ]

Mohammad, [۰۶.۱۲.۱۵ ۲۰:۰۲]
فانکشن e-cam سروو دلت

Mohammad, [۰۶.۱۲.۱۵ ۲۰:۰۴]
دلتا

A. F, [۰۶.۱۲.۱۵ ۲۰:۲۰]
[In reply to M. Gholami]
صحبت سر مزایا و معایب نیست! هر کدام ماموریتی دارند، پنج محور جهت ماشینکاری زوایای منفی و سطوح پیچیده مثل پره توربین یا امپلر های توربوشارژر توسعه داده شده، طبیعتا میزان باری که محور پنجم میتونه تحمل کنه کمتر از ماشینهای دیگر است، لذا ماشین ابزار با استراتژی ها ی خاص تولید میشه برای پوشش ماشین کاری در ززمینه های مختلف، مثلا اگر Deadload روی میز بیشتر از 1 تن باشه دیگه محور پنجم نمیتونه روتاری ساخته باشه و لذا این محور منتقل میشه به کله گی دستگاه، بهشون میگن کلگی تلسکوپی

موسی افضلی, [۰۶.۱۲.۱۵ ۲۰:۲۰]
جناب اقای مهندس قاسم پور ورود شما به عنوان نفر ۳۰۰ خوش امد می گوییم

A. F, [۰۶.۱۲.۱۵ ۲۰:۲۵]
ضمنا دقت کار هم یکی دیگر از پارامتر هاست، مثلا همون پروانه توربوشارژر معمولا دور بالای 20000 دور داره، لذا از نون شب واجتر اینه که بدون باز و بست شدن تمام قطعه ماشینکاری بشه و بیاد پایین!

M. Gholami, [۰۶.۱۲.۱۵ ۲۰:۲۸]
[In reply to A. F]
مرسی بابت توضیحات،ولی من هدفم اینه که این فرمایشات شما در قالب نمودار،یا هر مستند قابل ارائه در مقالات علمی قابل بیان باشه.

A. F, [۰۶.۱۲.۱۵ ۲۰:۳۸]
عزیز چیزی که شما دنبالشین اسمش تکنولوژی فنی هست! پشتش سالها تحصیل و تجربه و آزمون و خطاست، انتظار نداشته باشین با 4 تا تکست بشه همشو بدست بیارین و مقاله کنین! البته مدعیش بنده نیستم، شما باید محصولات مختلف ساخت ابر شرکت های تولید کننده تو این زمینه رو بررسی کنین و ورژن های مختلف تولیداتشون رو مورد بررسی قرار بدین
دکل ماهو
میکرون
مازاک
سینسیناتی
اکوما
و چندین شرکت دیگه

A. F, [۰۶.۱۲.۱۵ ۲۰:۴۲]
شاید منابع ترجمه شده تحت عنوان "شناخت ماشین ابزار" هم کمکی بتونه بهتون بکنه!
